Концевой анкерный зажим несущего троса (ACB150)
Технические характеристики
| Модель | ACB150 |
|---|---|
| Чертёж № | ACB150 |
| Стандарт | TB/T 2075.5-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 5. Концевые анкерные зажимы» |
| Монтаж | В узле концевой анкеровки несущего троса: один конец крепит трос, второй соединяется с изолятором и анкерно-компенсирующим устройством |
Концевой анкерный зажим несущего троса (ACB150) для контактной сети электрифицированных железных дорог устанавливается в месте концевой анкеровки несущего троса, рассчитан на трос сечением 150 mm² и воспринимает и передаёт его номинальное натяжение.
Соответствует требованиям TB/T 2075.5-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 5. Концевые анкерные зажимы»: используется принцип самозатягивающегося защемления конической втулкой, анкеровка надёжна, изделие применяется совместно с анкерно-компенсирующими устройствами и изоляторами.
Общее описание

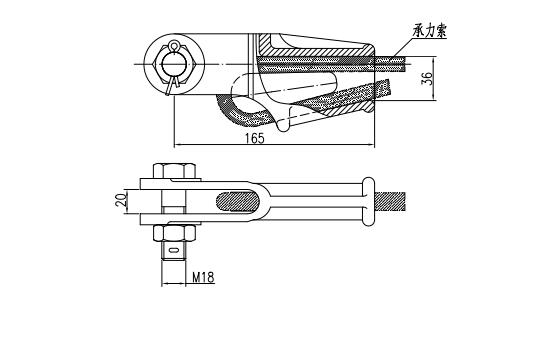

Концевой анкерный зажим несущего троса ACB150 состоит из корпуса с двойной проушиной, пальца, конической втулки с резьбой и прижимной гайки. Конец троса заклинивается конической втулкой и фиксируется самозатягиванием: чем больше натяжение, тем сильнее защемление. Второй конец через палец и двойную проушину соединяется с изолятором и анкерно-компенсирующим устройством, обеспечивая анкеровку контактной сети. Предприятие имеет сертификат CRCC на железнодорожную продукцию.
Технические особенности
- Самозатягивающийся принцип конической втулки: надёжное удержание, отсутствие проскальзывания и повреждения троса
- Рассчитан на несущий трос сечением 150 mm², прост в монтаже
- Соединение пальцем через двойную проушину, взаимозаменяемость с анкерно-компенсирующими устройствами
- Корпус из медного сплава, износостойкий и коррозионностойкий
Стандарт и контроль качества
Изделие изготавливается по TB/T 2075.5-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 5. Концевые анкерные зажимы». Предприятие имеет сертификат CRCC на железнодорожную продукцию и работает по системе менеджмента качества ISO9001: входной контроль сырья, контроль ключевых операций и приёмо-сдаточные испытания готовой продукции выполняются по каждой партии, отгрузка производится после положительных результатов контроля.
Условия эксплуатации и типовое применение
Типовое применение — узлы концевой анкеровки несущего троса на станциях и перегонах, совместно с анкерно-компенсирующими устройствами.
Подбор и услуги
Компания предоставляет полный комплекс услуг: от расчёта при подборе и согласования чертежей до серийной поставки и технического сопровождения на объекте. По условиям линии и монтажным чертежам мы предлагаем рекомендации по типоразмерам и индивидуальные решения. Техническая поддержка и коммерческие вопросы: тел. 0375-6051688.
