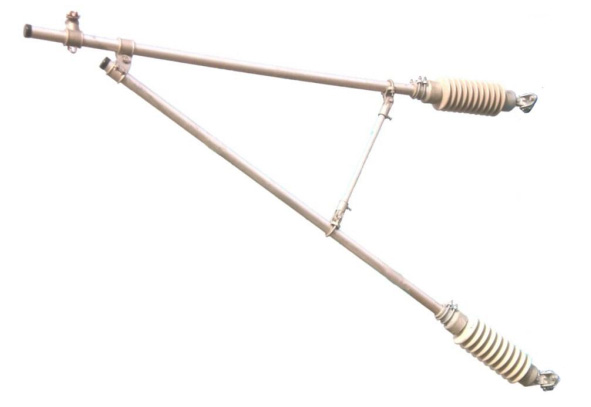

Алюминиевое консольное опорное устройство (поставка по номерам чертежей)
300~350km/h
Технические характеристики
| Модель | Серийная продукция (поставка по номерам чертежей проекта) |
|---|---|
| Стандарт | TB/T 2075 «Арматура контактной сети электрифицированных железных дорог» и унифицированные технические требования |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | Алюминиевые/горячецинкованные стальные трубы консолей, кованые соединительные детали |
| Монтаж | Навеска на гирлянде изоляторов сбоку опоры, комбинированная схема «горизонтальная + наклонная консоль» |
Алюминиевое консольное опорное устройство применяется главным образом на электрифицированных железных дорогах 300~350km/h, а также на электрифицированных железных дорогах со скоростью 250km/h и ниже.
| Область применения | Алюминиевое консольное опорное устройство применяется главным образом на электрифицированных железных дорогах 300~350km/h, а также на электрифицированных железных дорогах со скоростью 250km/h и ниже. |
| Состав устройства | Алюминиевая горизонтальная консоль, алюминиевая наклонная консоль, алюминиевое гильзовое основание, алюминиевое седло несущего троса, алюминиевое одинарное ушко с гильзой, алюминиевая опора, заглушки труб. |
Общее описание
Алюминиевое консольное опорное устройство разработано и изготовлено ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) по отраслевым стандартам железнодорожного транспорта. Устройство применяется главным образом на электрифицированных железных дорогах 300~350km/h, а также на электрифицированных железных дорогах со скоростью 250km/h и ниже. Состав устройства: алюминиевая горизонтальная консоль, алюминиевая наклонная консоль, алюминиевое гильзовое основание, алюминиевое седло несущего троса, алюминиевое одинарное ушко с гильзой, алюминиевая опора, заглушки труб.
Технические характеристики
- Совместимость с опорами различных типов и фиксирующими устройствами
- Унифицированная конструкция, высокая взаимозаменяемость деталей
- Алюминиевое исполнение отличается малой массой и не требует антикоррозионного обслуживания
- Цельная конструкция обеспечивает высокую производительность монтажа
Стандарты и контроль качества
Изделия изготавливаются по TB/T 2075 «Арматура контактной сети электрифицированных железных дорог» и унифицированным техническим требованиям. Прочность цельной конструкции удовлетворяет расчётному сочетанию максимального гололёда и ветровой нагрузки; соединительные детали изготовлены ковкой и обладают высокой усталостной стойкостью. Изоляционные расстояния комплектующих изоляторов соответствуют требованиям системы 25kV. Предприятие имеет сертификат CRCC на железнодорожную продукцию и сертификат системы менеджмента качества ISO9001: каждое изделие (партия) поставляется после положительных приёмо-сдаточных испытаний.
Условия эксплуатации и типовое применение
Применяется в поддерживающих конструкциях контактной сети главных путей и станций, воспринимает нагрузку от подвески, ветровую нагрузку и вибрацию. Типовые области применения: перегоны главных путей, многопутные станции, мостовые участки и эстакады городского рельсового транспорта.
Подбор и услуги
Опираясь на 15-летний опыт разработки и производства электрооборудования для электрифицированных железных дорог, компания обеспечивает полную поддержку изделия — подбор, изготовление по индивидуальному заказу, поставку и послепродажное обслуживание; оборудование эксплуатируется более чем в 20 управлениях железных дорог и на ряде линий городского рельсового транспорта. По технической документации и вопросам закупки обращайтесь по тел. 0375-6051688.
Эксплуатационные характеристики
Условия эксплуатации
Применяется в поддерживающих конструкциях контактной сети главных путей и станций, воспринимает нагрузку от подвески, ветровую нагрузку и вибрацию.
Механические характеристики
Прочность цельной конструкции удовлетворяет расчётному сочетанию максимального гололёда и ветровой нагрузки; соединительные детали изготовлены ковкой и обладают высокой усталостной стойкостью.
Электрические характеристики
Изоляционные расстояния комплектующих изоляторов соответствуют требованиям системы 25kV.
Применение
Перегоны главных путей
На опорах перегонов главных путей алюминиевые консольные опорные устройства поддерживают контактную подвеску.
Многопутные станции
На станциях алюминиевые консольные опорные устройства обеспечивают подвеску на многопутных участках.
Мостовые участки
На мостовых участках алюминиевые консольные опорные устройства монтируются на специальных фундаментах.
Эстакады городского рельсового транспорта
На эстакадах городского рельсового транспорта применяются облегчённые алюминиевые консольные опорные устройства.
