Горизонтальная консоль 1-1 (1-1AG60/1-1AL70)
Технические характеристики
| Модель | 1-1AG60, 1-1AL70 |
|---|---|
| Чертёж № | 1-1AG |
| Стандарт | TB/T 2075.1-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 1: Консольные поддерживающие устройства» |
| Монтаж | Устанавливается в верхней части консольной опоры и служит горизонтальным несущим стержнем консольного поддерживающего устройства |
Горизонтальная консоль для контактной сети электрифицированных железных дорог (1-1AG60/1-1AL70) служит для поддержания контактной подвески и передачи нагрузок.
Соответствует требованиям TB/T 2075.1-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 1: Консольные поддерживающие устройства»; конструкция и присоединительные размеры изготовлены по сертификационным техническим условиям, изделие применяется совместно со стандартной арматурой контактной сети.
Обзор продукции

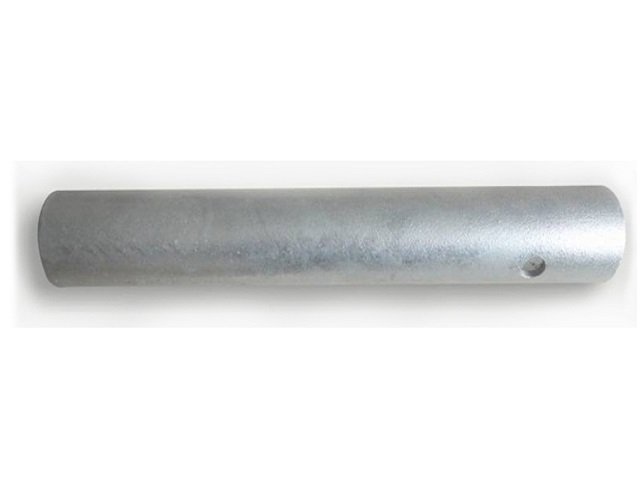

Горизонтальная консоль — горизонтальный трубчатый несущий элемент консольного поддерживающего устройства: одним концом через одноухий патрубок и другие детали она соединяется с изолятором опоры, на другом конце устанавливается седло несущего троса, поддерживающее несущий трос; вместе с наклонной консолью через консольный соединитель и подкос она образует устойчивую треугольную схему, воспринимающую вертикальные и горизонтальные нагрузки контактной подвески. Однотипное исполнение 1-1AL70 выполнено из алюминиевой трубы φ70×6 (6082-T6) и комплектуется алюминиевой консольной арматурой, включая седло несущего троса 1-4AL70; применяется в системах 250km/h＜v≤350km/h. Компания имеет сертификат CRCC на железнодорожную продукцию.
Технические особенности
- Диаметр трубы Φ60 — совместимость со стандартной арматурой того же диаметра: седлом несущего троса, одноухим патрубком, соединителем подкоса
- Хорошая прямолинейность стержня и рациональная схема нагружения — удобно предварительно собирать консоль и регулировать её на месте
- Поверхность обработана антикоррозионно, что отвечает требованиям длительной наружной эксплуатации
- Унифицированные присоединительные отверстия на обоих концах — удобная серийная предварительная сборка и взаимозаменяемость при монтаже
Применяемые стандарты и контроль качества
Продукция выпускается по TB/T 2075.1-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 1: Консольные поддерживающие устройства»; компания имеет сертификат CRCC на железнодорожную продукцию и работает по системе менеджмента качества ISO 9001: входной контроль сырья, контроль критических операций и приёмо-сдаточные испытания готовой продукции выполняются для каждой партии, отгрузка — после положительных результатов.
Условия эксплуатации и типовые области применения
Применяется на линиях ≤200km/h и 200~250km/h (поставляется по классам). Типовое применение — сборка консолей на опорах контактной сети перегонов и станций; вместе с наклонной консолью, подкосом и седлом несущего троса образует полное консольное поддерживающее устройство.
Подбор и сервис
Компания обеспечивает полный цикл услуг — от расчёта при подборе и согласования чертежей до серийных поставок и технического сопровождения на месте; по условиям линии и монтажным чертежам предлагает рекомендации по типоразмерам и варианты изготовления под заказ. Техническая поддержка и коммерческие вопросы: 0375-6051688.
