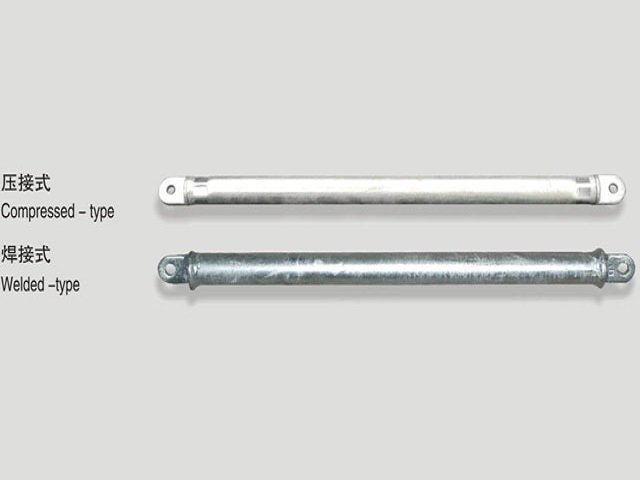

1-5 Опора (1-5AG34/1-5AG48/1-5AL42)
Технические характеристики
| Модель | 1-5AG34, 1-5AG48, 1-5AL42 |
|---|---|
| Чертёж № | 1-5AG |
| Стандарт | TB/T 2075.1-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 1. Консольные опорные устройства» |
| Монтаж | Соединяет горизонтальную и наклонную консоли, образуя устойчивую треугольную схему |
Консольная опора (1-5AG34/1-5AG48/1-5AL42) для контактной сети электрифицированных железных дорог предназначена для соединения горизонтальной и наклонной консолей в устойчивую треугольную схему.
Соответствует требованиям TB/T 2075.1-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 1. Консольные опорные устройства»: конструкция и присоединительные размеры изготовлены по сертифицированным техническим условиям, изделия применяются совместно со стандартной арматурой контактной сети.
Общее описание
Опора представляет собой наклонный стержневой элемент консольного опорного устройства: через соединители опоры она соединяется по концам с горизонтальной и наклонной консолями и фиксирует два главных стержня в геометрически устойчивую треугольную схему, существенно повышая общую жёсткость консоли и ограничивая вибрации и смещения при эксплуатации. Предприятие имеет сертификат CRCC на железнодорожную продукцию.
Технические характеристики
- Типоразмеры Φ34, Φ48 и AL42 (алюминий φ42), взаимозаменяемы с соединителями опоры
- Регулируемое расположение присоединительных отверстий по концам под различные монтажные размеры на опоре
- Высокая жёсткость трубы эффективно ограничивает вибрацию консольной конструкции
- Антикоррозионная обработка поверхности для длительной эксплуатации на открытом воздухе
Стандарты и контроль качества
Изделия изготавливаются по TB/T 2075.1-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 1. Консольные опорные устройства». Предприятие сертифицировано по CRCC и системе менеджмента качества ISO9001: входной контроль сырья, контроль ключевых операций и приёмо-сдаточные испытания готовой продукции выполняются для каждой партии, поставка осуществляется после получения положительных результатов.
Условия эксплуатации и типовое применение
Применяется на линиях со скоростью ≤200 km/h и 200~250 km/h (поставка по ступеням скорости). Типовое применение — треугольная стабилизирующая схема консольного опорного устройства, совместно с соединителями опоры и консольными соединителями.
Подбор и услуги
Компания обеспечивает полный цикл услуг — от расчёта при подборе и согласования чертежей до серийных поставок и технического сопровождения на объекте; по условиям линии и монтажным чертежам предоставляются рекомендации по типоразмерам и индивидуальные решения. Техническая поддержка и коммерческие вопросы: тел. 0375-6051688.
