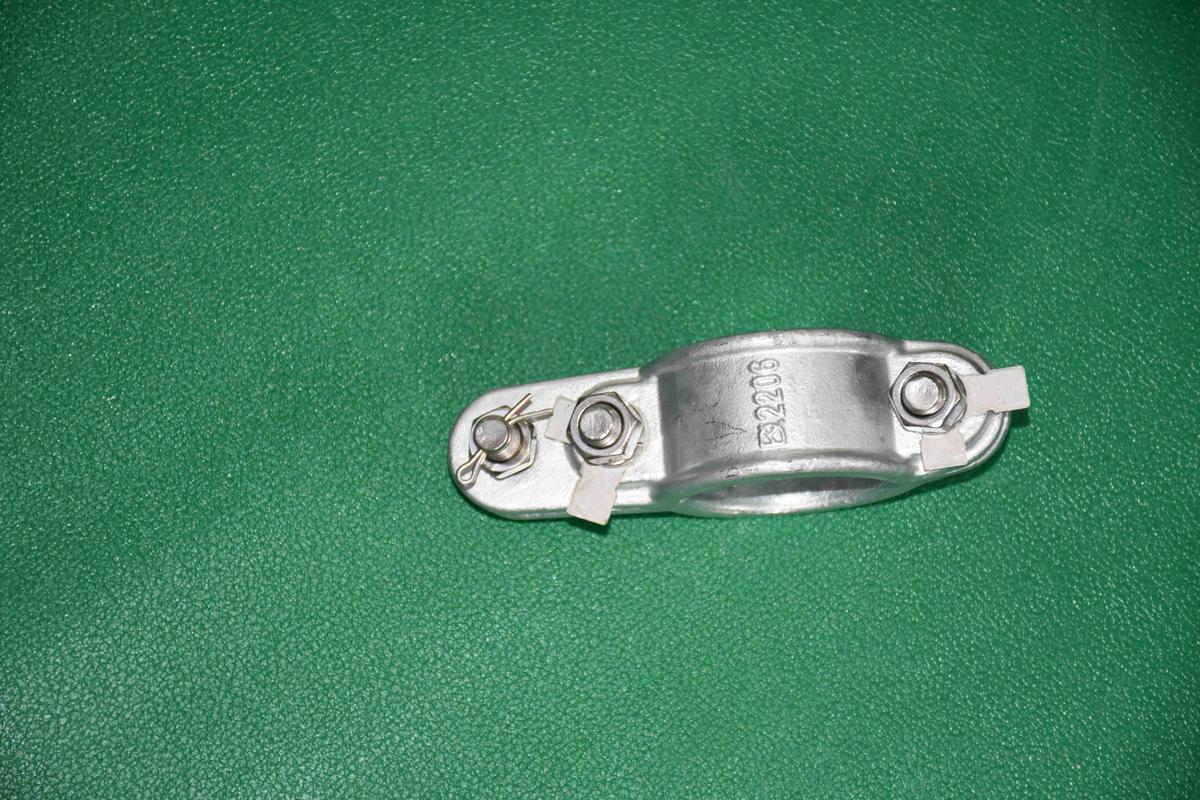

1-6 Соединители опоры (1-6AG48/1-6AG60/1-6BL70)
Технические характеристики
| Модель | 1-6AG48, 1-6AG60, 1-6BL70 |
|---|---|
| Чертёж № | 1-6AG |
| Стандарт | TB/T 2075.1-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 1. Консольные опорные устройства» |
| Монтаж | Устанавливается на концах опорной трубы, соединяет опору с горизонтальной и наклонной консолями |
Соединители опоры (1-6AG48/1-6AG60/1-6BL70) для контактной сети электрифицированных железных дорог предназначены для соединения опорной трубы с горизонтальной и наклонной консолями.
Соответствуют требованиям TB/T 2075.1-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 1. Консольные опорные устройства»: конструкция и присоединительные размеры изготовлены по сертифицированным техническим условиям, изделия применяются совместно со стандартной арматурой контактной сети.
Общее описание
Соединитель опоры устанавливается на конце опорной трубы и соединяется хомутом и шарнирным отверстием соответственно с опорной трубой и главной трубой консоли. Многопозиционное исполнение отверстий позволяет регулировать длину опоры в соответствии с монтажными размерами на опоре и обеспечивает проектное напряжённое состояние треугольной схемы консоли. Исполнение 1-6BL70 той же серии предназначено для алюминиевой консоли φ70 и применяется в алюминиевых консольных системах для скоростей 250 km/h < v ≤ 350 km/h. Предприятие имеет сертификат CRCC на железнодорожную продукцию.
Технические характеристики
- Два типоразмера присоединения — Φ48 и Φ60 — взаимозаменяемы с опорными трубами и трубами консолей
- Многопозиционная регулировка отверстий под различные монтажные размеры
- Плотное прилегание хомута, надёжная затяжка болтов
- Антикоррозионная обработка корпуса для длительной эксплуатации на открытом воздухе
Стандарты и контроль качества
Изделия изготавливаются по TB/T 2075.1-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 1. Консольные опорные устройства». Предприятие сертифицировано по CRCC и системе менеджмента качества ISO9001: входной контроль сырья, контроль ключевых операций и приёмо-сдаточные испытания готовой продукции выполняются для каждой партии, поставка осуществляется после получения положительных результатов.
Условия эксплуатации и типовое применение
Применяются на линиях со скоростью ≤200 km/h и 200~250 km/h (поставка по ступеням скорости). Типовое применение — узловые соединения по концам опорной трубы в консольных опорных устройствах.
Подбор и услуги
Компания обеспечивает полный цикл услуг — от расчёта при подборе и согласования чертежей до серийных поставок и технического сопровождения на объекте; по условиям линии и монтажным чертежам предоставляются рекомендации по типоразмерам и индивидуальные решения. Техническая поддержка и коммерческие вопросы: тел. 0375-6051688.
