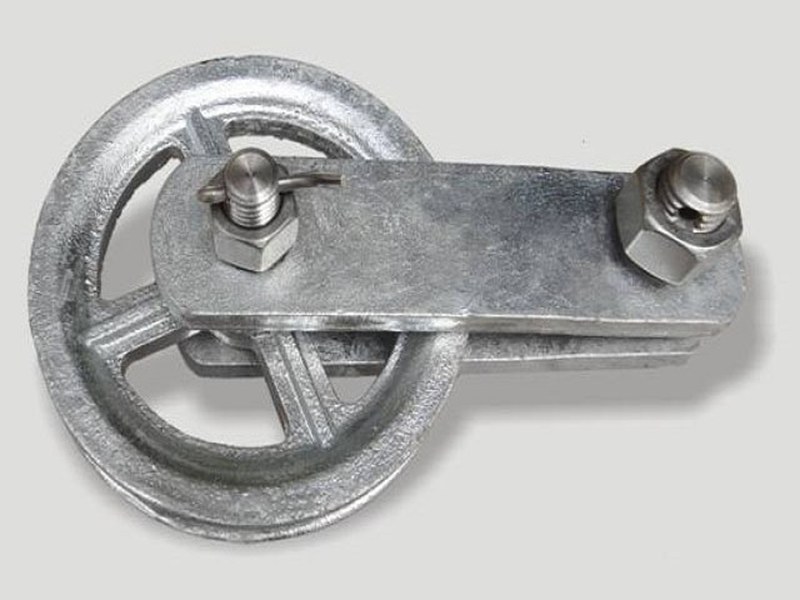

13-3 Уравнительный ролик
Технические характеристики
| Модель | 13-3 |
|---|---|
| Чертёж № | 13-3 |
| Стандарт | TB/T 2075.13-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 13. Храповые компенсаторы» |
| Монтаж | В месте разветвления компенсационных тросов храпового компенсатора |
Уравнительный ролик 13-3 для контактной сети электрифицированных железных дорог служит для выравнивания натяжения ветвей в храповом компенсаторе и обеспечивает равномерное распределение натяжения между несколькими компенсационными тросами.
Изделие соответствует требованиям TB/T 2075.13-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 13. Храповые компенсаторы» и является уравнительной соединительной деталью храповой компенсаторной системы.
Общее описание
Уравнительный ролик устанавливается в месте разветвления компенсационных тросов несущего троса и контактного провода храпового компенсатора. Ролик свободно вращается на оси и автоматически выравнивает разность натяжения тросов по обеим сторонам, предотвращая неравномерный износ компенсационных тросов и нарушение баланса натяжения. Корпус ролика кованый, канавка соответствует размеру компенсационного троса, вращающийся узел не требует обслуживания. Предприятие сертифицировано по системе железнодорожной продукции CRCC.
Технические особенности
- Свободное вращение ролика, автоматическое выравнивание натяжения двух ветвей
- Канавка соответствует компенсационному тросу, исключаются односторонний износ и сход с канавки
- Кованый корпус, несущая способность соответствует требованиям системы
- Компактная конструкция, устанавливается в комплекте с храповым компенсатором
Применяемый стандарт и контроль качества
Изделие изготовляется по TB/T 2075.13-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 13. Храповые компенсаторы». Производство организовано в соответствии с требованиями заводской проверки по сертификации CRCC и управляется системой менеджмента качества ISO 9001: проводится входной контроль материалов, ключевые операции находятся под постоянным контролем, каждая партия проходит приёмо-сдаточные испытания и только после этого отгружается.
Условия эксплуатации и типовое применение
Применяется в системе с двумя ветвями компенсации несущего троса и контактного провода храпового компенсатора; класс скорости принимается по сертификату и проектной документации, поставка осуществляется в комплекте с храповым компенсатором.
Подбор типоразмера и услуги
Предприятие оказывает полный комплекс услуг — от расчёта при подборе типоразмера и согласования чертежей до серийной поставки и технического сопровождения на месте; по условиям линии и монтажному пространству предоставляются рекомендации по комплектации, возможно изготовление по чертежам заказчика. По техническим и коммерческим вопросам обращайтесь по телефону 0375-6051688.
