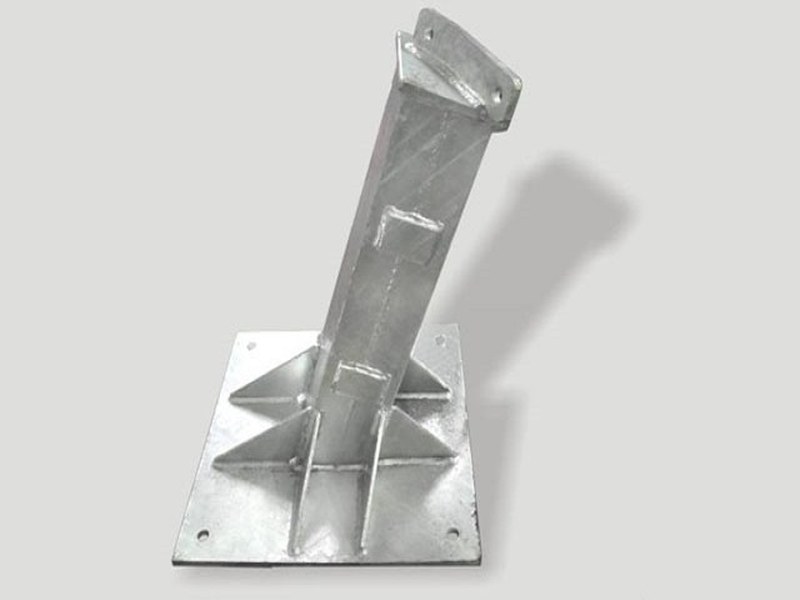

23-1 Тяжёлая анкерная консоль
Технические характеристики
| Модель | 23-1 |
|---|---|
| Чертёж № | 23-1 |
| Стандарт | TB/T 2075.23-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 23. Компенсаторы анкеровки в тоннелях» |
| Монтаж | На стене тоннеля или на фундаменте — как несущая опора анкерно-компенсирующей системы |
Тяжёлая анкерная консоль 23-1 для контактной сети электрифицированных железных дорог воспринимает нагрузку натяжения анкеровки в тоннельной анкерно-компенсирующей системе и служит жёсткой неподвижной опорой для компенсатора.
Соответствует требованиям TB/T 2075.23-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 23. Компенсаторы анкеровки в тоннелях» и является тяжелонагруженным несущим элементом тоннельной анкерной системы.
Общее описание
Тяжёлая анкерная консоль представляет собой сварную конструкцию: корпус консоли и опорная плита сварены в единое целое и усилены рёбрами жёсткости. Консоль устанавливается на стену тоннеля или на специальный фундамент и воспринимает всю нагрузку натяжения анкеровки контактного провода и несущего троса; на ней могут монтироваться блоки, ограничители и другие детали компенсатора. Сварные швы контролируются по нормам, готовое изделие подвергается горячему цинкованию. Предприятие имеет сертификат CRCC на железнодорожную продукцию.
Технические особенности
- Сварная конструкция с рёбрами жёсткости: высокая общая жёсткость и несущая способность
- Опорная плита с несколькими отверстиями для надёжного соединения с закладными деталями тоннеля
- Совместима с блоками, ограничителями и другими деталями компенсатора
- Горячее цинкование всей конструкции для влажной среды тоннеля
Стандарт и контроль качества
Изделие изготавливается по TB/T 2075.23-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 23. Компенсаторы анкеровки в тоннелях». Производство отвечает требованиям заводского контроля по сертификации CRCC и ведётся по системе менеджмента качества ISO9001: входной контроль сырья и полный контроль ключевых операций, отгрузка партий производится после положительных приёмо-сдаточных испытаний.
Условия эксплуатации и типовое применение
Применяется для анкеровки и компенсации контактного провода и несущего троса в тоннелях; класс скорости принимается по сертификату и проектной документации. Типовое применение — участки анкеровки у порталов и внутри тоннелей.
Подбор и услуги
Компания предоставляет полный комплекс услуг: от расчёта при подборе и согласования чертежей до серийной поставки и технического сопровождения на объекте. По условиям линии и монтажному пространству мы предлагаем рекомендации по комплектации и изготавливаем изделия по чертежам заказчика. Техническая поддержка и коммерческие вопросы: тел. 0375-6051688.
