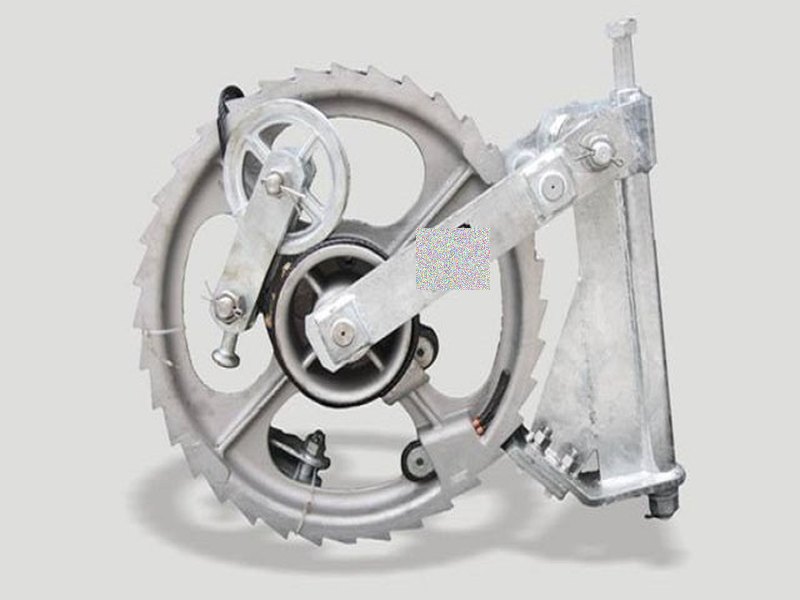

13-1H Храповой компенсатор
Технические характеристики
| Модель | 13-1H |
|---|---|
| Чертёж № | 13-1H |
| Стандарт | TB/T 2075.13-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 13. Храповые компенсаторы» |
| Монтаж | У анкерной опоры или на анкерном кронштейне, в комплекте с грузами, компенсационным канатом и анкерным основанием |
Храповой компенсатор 13-1H (13-1H) для контактной сети электрифицированных железных дорог служит для автоматической компенсации натяжения контактного провода и несущего троса за счёт передаточного отношения храповика и массы грузов и имеет функцию торможения при обрыве провода.
Соответствует требованиям TB/T 2075.13-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 13. Храповые компенсаторы»: высокий КПД компенсационной передачи, надёжное торможение.
Общее описание
Храповой компенсатор состоит из корпуса храповика, кронштейна, компенсационного каната, уравнительного блока и соединительных деталей. Используя передаточное отношение между большим и малым колёсами храповика, он обеспечивает постоянное натяжение проводов при сравнительно небольшой массе грузов; при обрыве провода срабатывает тормозной механизм, предотвращая падение грузов и развитие аварии. Межсервисный период устройства длительный, рабочее состояние контролируется визуально. Предприятие сертифицировано по системе железнодорожной продукции CRCC.
Технические характеристики
- Компенсация за счёт передаточного отношения храповика: меньший расход грузов, высокая точность
- Надёжная функция торможения при обрыве провода эффективно предотвращает развитие аварии
- Длительный межсервисный период, состояние храповика и канавки каната видно визуально
- Кронштейн и основание поставляются в комплекте, монтаж и регулировка удобны
Стандарты и контроль качества
Изделие изготавливается по TB/T 2075.13-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 13. Храповые компенсаторы». Производство соответствует требованиям заводского контроля при сертификации CRCC и находится в области действия системы менеджмента качества ISO9001: входной контроль сырья и материалов, контроль ключевых операций по всему циклу, поставка каждой партии после приёмо-сдаточных испытаний.
Условия эксплуатации и типовое применение
Применяется для компенсации натяжения при анкеровке анкерных участков контактной сети электрифицированных железных дорог; класс скорости принимается по сертификату и проектной документации. Типовое применение: анкерные участки главных путей, станционные пути, эстакадные участки городского рельсового транспорта и линии в районах с большими перепадами температур.
Подбор и услуги
Компания обеспечивает полный цикл услуг — от расчёта при подборе и согласования чертежей до серийных поставок и технического сопровождения на объекте; по условиям линии и монтажному пространству предоставляются рекомендации по комплектации, возможна поставка по чертежам заказчика. Техническая поддержка и коммерческие вопросы: тел. 0375-6051688.
