23-6 Тоннельная ограничительная рама (типы B/C)
Технические характеристики
| Модель | 23-6B / 23-6C |
|---|---|
| Чертёж № | 23-6 (B/C) |
| Стандарт | TB/T 2075.23-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 23. Тоннельные анкерово-компенсаторные устройства» |
| Монтаж | В месте тоннельной анкеровки, в комплекте с анкерной консолью, блочной системой и другими элементами |

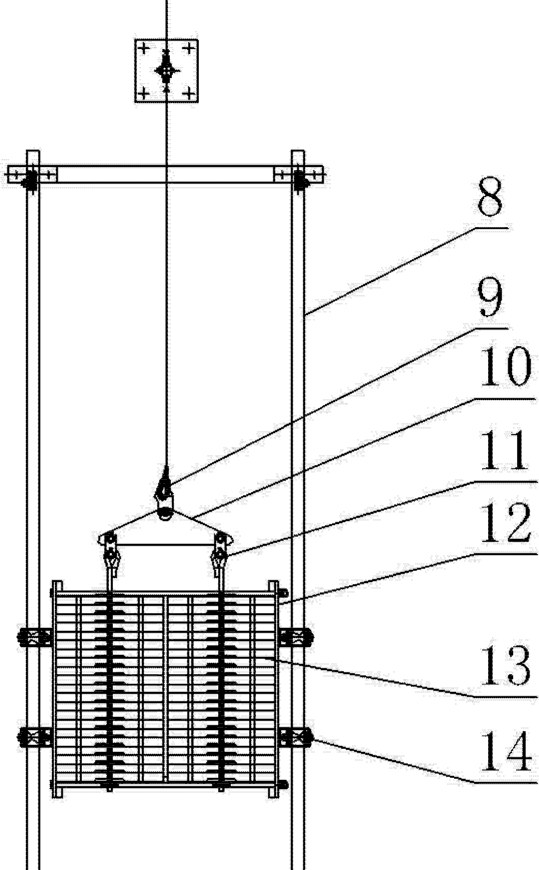

Тоннельная ограничительная рама 23-6 (23-6B / 23-6C) для контактной сети электрифицированных железных дорог ограничивает качание и смещение гирлянды грузов (подвижного элемента) в тоннельном анкеровочно-компенсаторном узле и обеспечивает плавность работы компенсатора.
Изделие соответствует требованиям TB/T 2075.23-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 23. Тоннельные анкерово-компенсаторные устройства»: тип B выполнен двухстержневым, тип C — направляющим, что позволяет применять раму в различных тоннельных условиях монтажа.
Общее описание
Тоннельная ограничительная рама устанавливается в месте тоннельной анкеровки, направляет подвижные элементы компенсаторной системы и ограничивает их ход, предотвращая качание и заклинивание. Двухстержневое исполнение типа B и направляющее исполнение типа C рассчитаны на различные нагрузки и условия монтажного пространства. Корпус рамы представляет собой сварную конструкцию из профильного проката с горячим цинкованием всей поверхности. Предприятие сертифицировано по системе железнодорожной продукции CRCC.
Технические особенности
- Два варианта исполнения: двухстержневой тип B и направляющий тип C
- Надёжное направление и ограничение хода, плавное перемещение подвижных элементов без заклинивания
- Сварная конструкция из профильного проката, высокая жёсткость корпуса
- Горячее цинкование, стойкость к влажной среде тоннеля
Применяемый стандарт и контроль качества
Изделие изготовляется по TB/T 2075.23-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 23. Тоннельные анкерово-компенсаторные устройства». Производство организовано в соответствии с требованиями заводской проверки по сертификации CRCC и управляется системой менеджмента качества ISO 9001: проводится входной контроль материалов, ключевые операции находятся под постоянным контролем, каждая партия проходит приёмо-сдаточные испытания и только после этого отгружается.
Условия эксплуатации и типовое применение
Применяется для направления и ограничения хода подвижных элементов компенсаторной системы в тоннелях; класс скорости принимается по сертификату и проектной документации, типоразмер выбирается по габаритам поперечного сечения тоннеля и нагрузкам.
Подбор типоразмера и услуги
Предприятие оказывает полный комплекс услуг — от расчёта при подборе типоразмера и согласования чертежей до серийной поставки и технического сопровождения на месте; по условиям линии и монтажному пространству предоставляются рекомендации по комплектации, возможно изготовление по чертежам заказчика. По техническим и коммерческим вопросам обращайтесь по телефону 0375-6051688.
