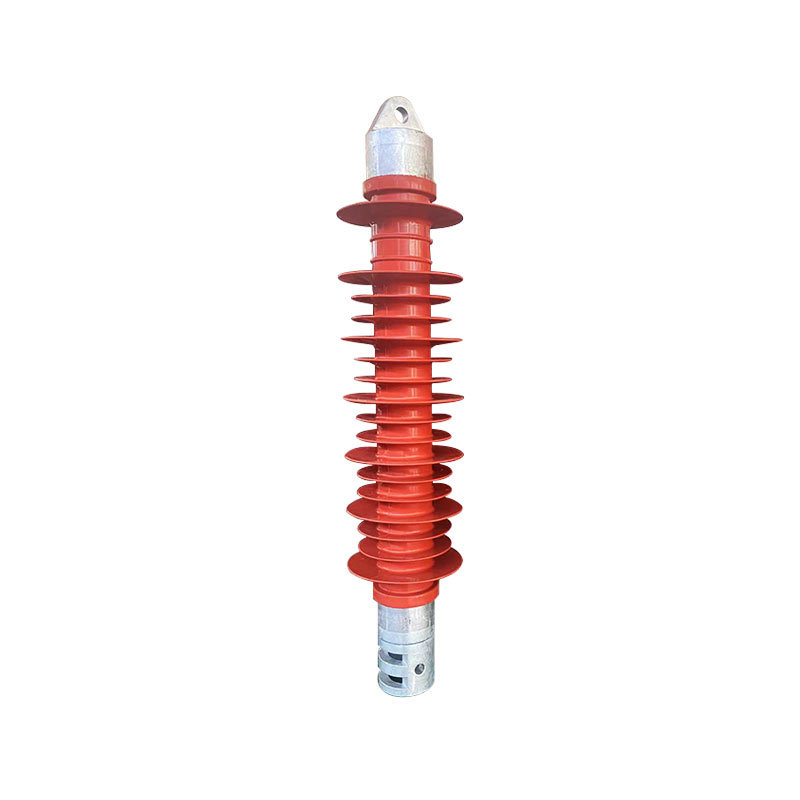

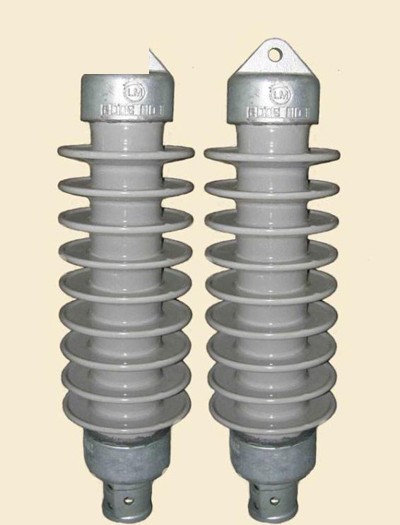

Стержневые композитные изоляторы серии FQX/FQB
Серия FQX/FQB, 25–27,5 kV
Технические характеристики
| Модель | FQX/FQB |
|---|---|
| Стандарт | GB/T 11030-2008, серия TB/T 3199 «Изоляторы для контактной сети электрифицированных железных дорог» |
| Ном. напряжение | Система контактной сети 25 kV |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | Высокопрочный фарфоровый или композитный кремнийорганический изолятор, стальной пестик с цинковой втулкой |
| Монтаж | Подвесное крепление на консоли, в точках фиксации и анкеровки |
Стержневой композитный изолятор состоит из кремнийорганической оболочки с рёбрами и стеклопластикового стержня; к его преимуществам относятся малая масса, высокая стойкость к загрязнению и отсутствие необходимости в регулярной очистке. Изделие изготовляется по стандарту TB/T 3199.2-2018. Расшифровка обозначения: FQ — композитный изолятор; X — подвесной; B — стержневой. Импульсное напряжение грозового разряда ≥270–310 kV, испытательное напряжение промышленной частоты в сухом состоянии ≥160–190 kV.
| Модель | Номинальное напряжение | Высота конструкции (mm) | Минимальное расстояние по дуге (mm) | Минимальная нормированная длина пути утечки (mm) | Номинальная нагрузка |
|---|---|---|---|---|---|
| FQX1-25/100 | 25kV | 700±20 | 500 | 1600 | Растяжение 100 kN |
| FQX2-25/100 | 25kV | 700±20 | 500 | 1200 | Растяжение 100 kN |
| FQB-25/40 | 25kV | 700±20 | 500 | 1200 | Изгиб 40 kN |
| FQB-25/8 | 25kV | 850±20 | 490 | 1200/150 | Изгиб 8 kN |
| FQB-25/12 | 25kV | 760±20 | 520 | 1400 | Изгиб 12 kN |

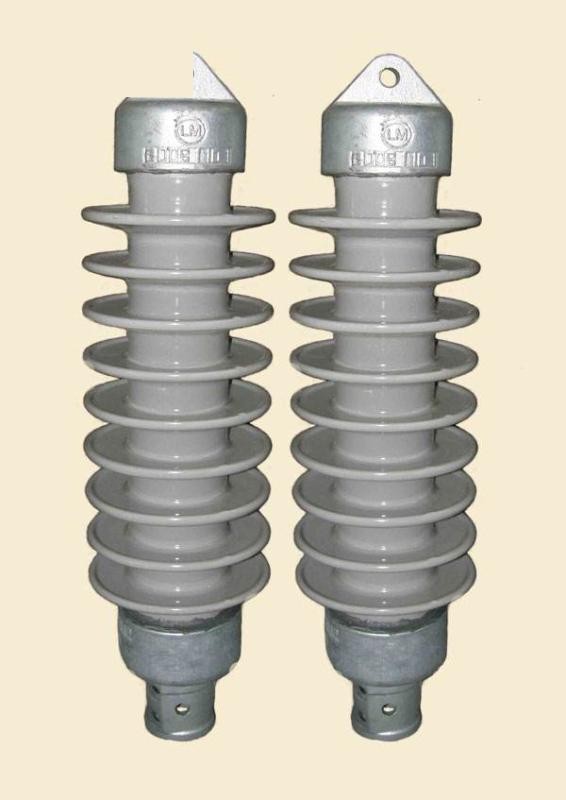

Другие распространённые типы композитных изоляторов: стержневые подвесные одинарные: FQX-25/100QT, FQX-25/100QH, FQX-25/120QT; стержневые подвесные фиксирующие: FQD-27.5/100HY, FQDJ-27.5/100HY; стержневые опорные: FQZ-27.5/16-160. Пример обозначения: FQBS27.5/16-1600 — консольный изолятор с двойной изоляцией, на 27,5 kV, с изгибающей нагрузкой 16 kN и длиной пути утечки 1600 mm.
Эксплуатационные характеристики
Условия эксплуатации
Применяются на участках с различной степенью загрязнения, воспринимают механические нагрузки и одновременно обеспечивают электрическую изоляцию.
Механические характеристики
Изгибающие нагрузки 8–20 kN представлены полным рядом, каждая фарфоровая деталь проходит механические испытания; композитное исполнение устойчиво к ударам и не разрушается.
Электрические характеристики
Напряжения промышленной частоты в сухом и влажном состоянии, импульсное напряжение грозового разряда и длина пути утечки соответствуют требованиям TB/T 3199; исполнение с двойной изоляцией обеспечивает повышенную надёжность.
Применение
Консольная подвеска главных путей
На консолях главных путей стержневые композитные изоляторы отделяют токоведущие части от опоры.
Прибрежные участки с сильным загрязнением
На прибрежных участках с сильным загрязнением применяются стержневые композитные изоляторы с большой длиной пути утечки для защиты от перекрытия.
Изоляция в местах анкеровки
В местах анкеровки стержневые композитные изоляторы одновременно воспринимают натяжение и обеспечивают изоляцию.
Районы с суровым холодом
На участках с суровым холодом фарфоровые детали стержневых композитных изоляторов устойчивы к замораживанию и оттаиванию.
