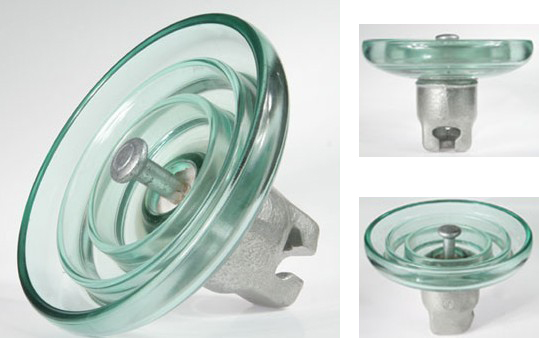

Серия LXP/LXWP Подвесные стеклянные изоляторы
Серия LXP/LXWP 70~80 kN
Технические характеристики
| Модель | LXP/LXWP |
|---|---|
| Стандарт | GB/T 11030-2008, серия TB/T 3199 «Изоляторы для контактной сети электрифицированных железных дорог» |
| Ном. напряжение | система контактной сети 25 kV |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | высокопрочный фарфоровый или композитный кремнийорганический изолятор, стальной стержень с цинковой втулкой |
| Монтаж | подвесной монтаж на консолях, в узлах фиксации и в местах анкеровки |
Подвесные стеклянные изоляторы предназначены главным образом для изоляции подвески контактной сети и отличаются большим сроком службы и самопроизвольным разрушением при нулевом значении. LXP — стандартный подвесной стеклянный изолятор; LXWP — подвесной стеклянный изолятор повышенной стойкости к загрязнению.
| Типоразмер изолятора | Номер чертежа | Номинальный диаметр D (mm) | Строительная высота H (mm) | Номинальная длина пути утечки (mm) | Номинальная механическая разрушающая нагрузка (kN) | Испытательное напряжение грозового импульса (kV) | Масса (kg) |
|---|---|---|---|---|---|---|---|
| LXP-70T | 15 | 255 | 146 | 320 | 70 | 100 | 4.4 |
| LXWP-70T | 16 | 255 | 146 | 400 | 70 | 110 | 5 |
| LXWP1-70T | 16 | 280 | 146 | 450 | 70 | 125 | 5.5 |
| LXP-80T | 15 | 255 | 146 | 320 | 80 | 100 | 4 |
| LXWP-80T | 16 | 255 | 146 | 400 | 80 | 110 | 5 |
| LXWP1-80T | 16 | 280 | 146 | 450 | 80 | 125 | 5.5 |
Эксплуатационные характеристики
Условия эксплуатации
Применяется на участках с различной степенью загрязнения, воспринимает механическую нагрузку и одновременно выполняет электрическую изоляцию.
Механические характеристики
Полный ряд классов изгибающей нагрузки 8~20 kN, каждая фарфоровая деталь проходит механические испытания; композитное исполнение стойко к ударам и не разрушается.
Электрические характеристики
Испытательное напряжение промышленной частоты в сухом и влажном состоянии, испытательное напряжение грозового импульса и длина пути утечки соответствуют требованиям TB/T 3199; двухслойное изоляционное исполнение обеспечивает более высокую надёжность.
Применение
Подвеска на консолях главного пути
На консолях главного пути подвесные стеклянные изоляторы обеспечивают изоляцию токоведущих частей от опоры.
Сильнозагрязнённые прибрежные участки
На прибрежных участках с сильным загрязнением применяют подвесные стеклянные изоляторы с большой длиной пути утечки для предотвращения перекрытия по загрязнённой поверхности.
Изоляция анкеровки
В местах анкеровки подвесные стеклянные изоляторы одновременно воспринимают натяжение и обеспечивают изоляцию.
Районы с суровым холодным климатом
На участках с суровым холодным климатом фарфоровые детали подвесных стеклянных изоляторов обладают стабильной морозостойкостью.
