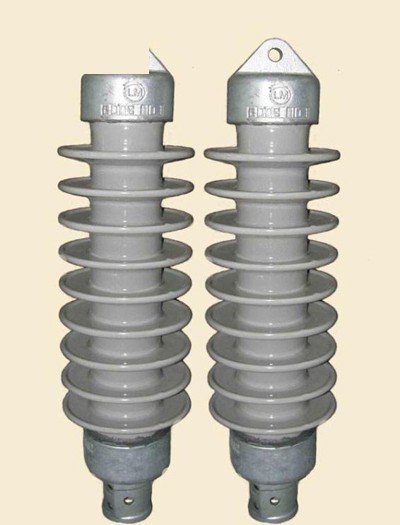

QX27.5 Стержневой подвесной фарфоровый изолятор
Серия QX27.5 · 27,5 kV
Технические характеристики
| Модель | QX27.5 |
|---|---|
| Стандарт | GB/T 11030-2008, серия TB/T 3199 «Изоляторы для контактной сети электрифицированных железных дорог» |
| Ном. напряжение | система контактной сети 25 kV |
| Путь утечки | 1400mm |
| Разрушающая нагрузка | 70kN |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | высокопрочный фарфоровый или композитный кремнийорганический изолятор, стальной стержень с цинковой втулкой |
| Монтаж | подвесной монтаж на консолях, в узлах фиксации и в местах анкеровки |
Стержневые подвесные фарфоровые изоляторы применяются в узлах подвески контактной сети электрифицированных железных дорог и воспринимают растягивающую нагрузку. Пример обозначения: QX27.5/70-1400 — стержневой подвесной фарфоровый изолятор с номинальным напряжением 27,5 kV, разрушающей нагрузкой при растяжении 70 kN и длиной пути утечки 1400 mm. Стандарты: TB/T 3199.1-2018 и GB/T 11030-2008.
| Пример обозначения | QX27.5/70-1400 |
| Номинальное напряжение | 27.5kV |
| Разрушающая нагрузка при растяжении | 70kN |
| Длина пути утечки | 1400mm |
| Стандарт | TB/T 3199.1-2018, GB/T 11030-2008 |
Эксплуатационные характеристики
Условия эксплуатации
Применяется на участках с различной степенью загрязнения, воспринимает механическую нагрузку и одновременно выполняет электрическую изоляцию.
Механические характеристики
Полный ряд классов изгибающей нагрузки 8~20 kN, каждая фарфоровая деталь проходит механические испытания; композитное исполнение стойко к ударам и не разрушается.
Электрические характеристики
Испытательное напряжение промышленной частоты в сухом и влажном состоянии, испытательное напряжение грозового импульса и длина пути утечки соответствуют требованиям TB/T 3199; двухслойное изоляционное исполнение обеспечивает более высокую надёжность.
Применение
Подвеска на консолях главного пути
На консолях главного пути стержневые подвесные фарфоровые изоляторы обеспечивают изоляцию токоведущих частей от опоры.
Сильнозагрязнённые прибрежные участки
На прибрежных участках с сильным загрязнением применяют стержневые подвесные фарфоровые изоляторы с большой длиной пути утечки для предотвращения перекрытия по загрязнённой поверхности.
Изоляция анкеровки
В местах анкеровки стержневые подвесные фарфоровые изоляторы одновременно воспринимают натяжение и обеспечивают изоляцию.
Районы с суровым холодным климатом
На участках с суровым холодным климатом фарфоровые детали стержневых подвесных изоляторов обладают стабильной морозостойкостью.
