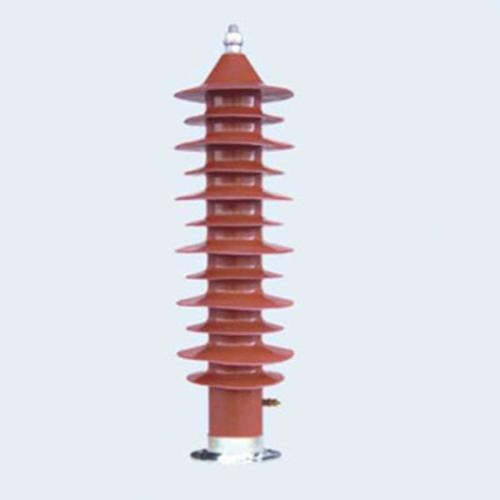

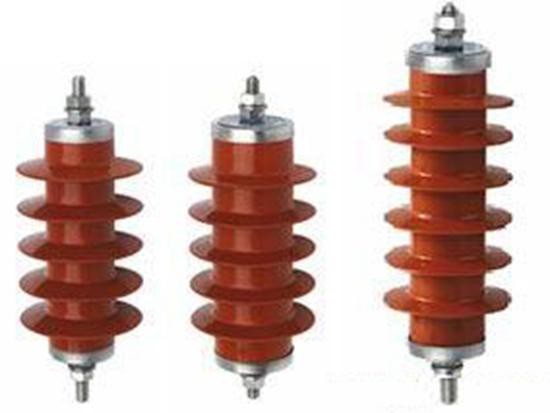

YH10WT-42/120 Ограничитель перенапряжений на оксидах металлов с композитной покрышкой
27,5 kV · кремнийорганическая композитная покрышка · 10 kA
Технические характеристики
| Модель | YH10WT-42/120 |
|---|---|
| Стандарт | GB/T 11032 «Ограничители перенапряжений на оксидах металлов без искровых промежутков для цепей переменного тока» и технические условия системы тягового электроснабжения |
| Ном. напряжение | 42 kV (для системы 27,5 kV) |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | варисторы на оксидах металлов, композитная изоляционная покрышка |
| Монтаж | установка на оголовке опоры, на выводах подстанции и в зонах нейтральных вставок |
YH10WT-42/120 — безискровой ограничитель перенапряжений на оксидах металлов для систем 27,5 kV с кремнийорганической композитной покрышкой; номинальный ток разряда 10 kA, стандарт TJ/GD033—2019. Применяется в системах контактной сети электрифицированных железных дорог со скоростями 200~250 km/h.
| Тип изделия | безискровой ограничитель перенапряжений на оксидах металлов для систем 27,5 kV |
| Материал покрышки | кремнийорганическая композитная покрышка |
| Номинальный ток разряда | 10kA |
| Пропускная способность | 600A |
| Длина пути утечки | 1400-1600mm |
| Допускаемая скорость | 200-250km/h |
| Стандарт | TJ/GD033—2019 |
Эксплуатационные характеристики
Условия эксплуатации
Применяется для защиты контактной сети от грозовых и коммутационных перенапряжений, длительно работает под напряжением на открытом воздухе.
Механические характеристики
Композитная покрышка стойка к загрязнению и разрывам, корпус герметичен и защищён от влаги; воспринимает тяжение провода и ветровую нагрузку.
Электрические характеристики
Остаточное напряжение при номинальном токе разряда и пропускная способность при прямоугольном импульсе соответствуют требованиям GB/T 11032; исполнение с разъединителем автоматически отключается при повреждении.
Применение
Выводы подстанции
На выводах фидеров подстанции ограничитель перенапряжений на оксидах металлов с композитной покрышкой YH10WT-42/120 защищает от коммутационных перенапряжений.
Районы с частыми грозами
На оголовках опор в районах с частыми грозами ограничитель YH10WT-42/120 с композитной покрышкой отводит грозовые перенапряжения.
Зоны нейтральных вставок
По обе стороны нейтральной вставки ограничитель YH10WT-42/120 с композитной покрышкой ограничивает амплитуду перенапряжений.
Эстакадные участки городского транспорта
На эстакадных участках контактной сети городского рельсового транспорта ограничитель YH10WT-42/120 с композитной покрышкой обеспечивает грозозащиту.
