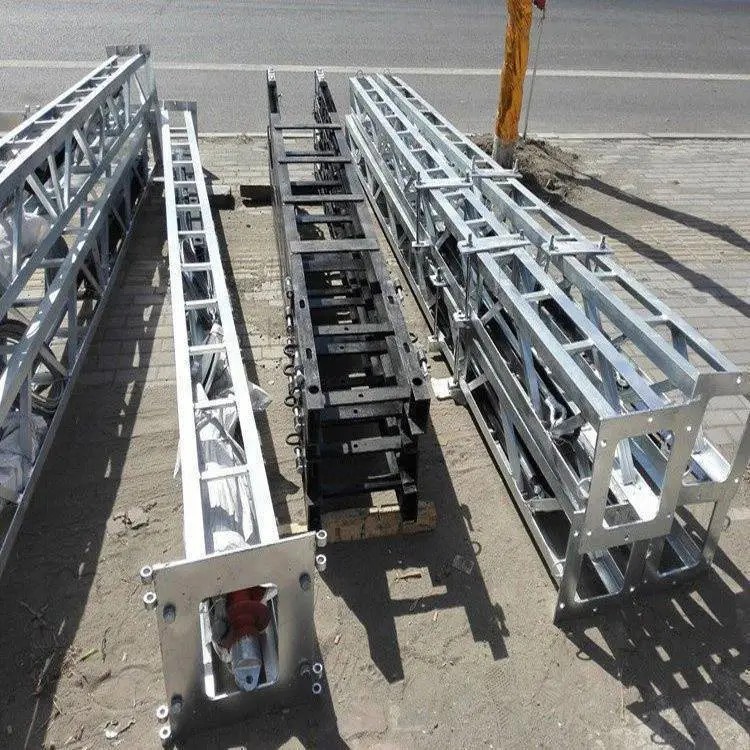

Аварийная опора из алюминиевого сплава LHSQT-I
алюминиевая вышка 8 m, собственная масса 90 kg, момент 22 kN·m
Технические характеристики
| Модель | LHSQT-I |
|---|---|
| Стандарт | GB/T 25020, TB/T 2286 «Стальные опоры контактной сети электрифицированных железных дорог» и другие стандарты серии |
| Рабочая температура | от -40 ℃ до +70 ℃ |
| Высота | ≤4000 m |
| Материалы | сталь Q235B/Q355B с горячим цинкованием, предварительно напряжённый бетон, алюминиевый сплав (аварийное исполнение) |
| Монтаж | установка в грунт или на фланцевое основание, монтаж опоры целиком |
LHSQT-I — ещё один распространённый тип аварийной опоры (алюминиевой вышки): малая масса, коррозионная стойкость, удобство транспортировки и быстрого монтажа. Применяется главным образом для аварийного восстановления контактной сети и временного поддержания проводов. Корпус изготовлен из профиля алюминиевого сплава 6063A (термообработка T6).
| Тип | LHSQT-I |
| Высота алюминиевой вышки | 8 m |
| Собственная масса вышки | 90 kg |
| Несущая способность (момент) | 22 kN·m |
| Основной материал | профиль из алюминиевого сплава 6063A, термообработка T6 |
| Назначение | аварийный ремонт контактной сети, временная опора |
Эксплуатационные характеристики
Условия эксплуатации
Применяется в поддерживающих конструкциях контактной сети на перегонах и станциях; воспринимает нагрузки от подвески, ветра и гололёда.
Механические характеристики
Нормируемый изгибающий момент соответствует классам TB/T 2286; срок службы горячецинкового покрытия ≥30 лет; трещиностойкость бетонных опор подтверждена типовыми испытаниями.
Электрические характеристики
Оснащена клеммой заземления, отвечающей требованиям заземления опор и защиты от блуждающих токов.
Применение
Перегоны главного пути
На перегонах главного пути аварийная опора из алюминиевого сплава LHSQT-I выбирается по пролётам и нагрузкам.
Горловины станций
В многопутных зонах станций аварийная опора из алюминиевого сплава LHSQT-I применяется совместно с жёсткими ригелями.
Аварийное восстановление
При разрушении опор от стихийных воздействий аварийная опора из алюминиевого сплава LHSQT-I позволяет быстро восстановить электроснабжение.
Коррозионно-агрессивная среда
В прибрежной коррозионно-агрессивной среде аварийная опора из алюминиевого сплава LHSQT-I защищена утолщённым горячецинковым покрытием.
