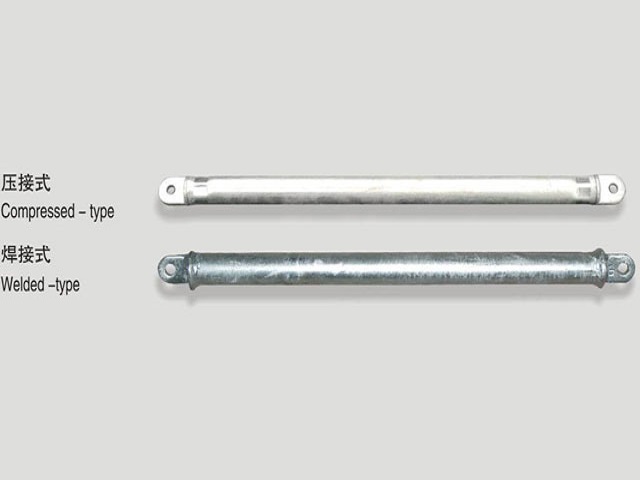

JL55-L Алюминиевая фиксирующая труба
Диаметр 55 mm, бесшовная алюминиевая труба из алюминиево-кремниевого сплава
Технические характеристики
| Модель | JL55-L |
|---|---|
| Стандарт | Стандарты серии TB/T 2075 |
| Рабочая температура | от -40 °C до +70 °C |
| Высота | до 4000 m |
| Материалы | Алюминиевый фиксатор / фиксирующая труба, зажимы из медного сплава |
| Монтаж | Устанавливается на конце консоли и задаёт зигзаг (вынос) контактного провода |
Алюминиевая фиксирующая труба изготовлена из бесшовной алюминиевой трубы из алюминиево-кремниевого сплава: малая масса, стойкость к коррозии; применяется в фиксирующих устройствах контактной сети высокоскоростных железных дорог.
| Диаметр трубы | 55 mm |
| Нагрузка при растяжении | 7,4 kN |
| Материал | Бесшовная алюминиевая труба из алюминиево-кремниевого сплава |
Обзор продукта
Алюминиевая фиксирующая труба — один из основных видов продукции серии фиксирующих устройств ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.): диаметр трубы 55 mm, нагрузка при растяжении 7,4 kN, материал — бесшовная алюминиевая труба из алюминиево-кремниевого сплава, малая масса и стойкость к коррозии.
Технические особенности
- Облегчённая алюминиевая конструкция
- Широкий диапазон регулировки зигзага (выноса)
- Пригодность для высокоскоростного токосъёма подтверждена на эксплуатируемых линиях
- Полный набор исполнений: обычное, упруго-ограничивающее, для гибких поперечин
Применяемый стандарт и контроль качества
Изделие выпускается по стандартам серии TB/T 2075. Фиксатор имеет большой ход подъёма и хорошо возвращается в исходное положение; упруго-ограничивающее исполнение рассчитано на режимы со значительным подъёмом и предотвращает отрыв токоприёмника от контактного провода. Фиксирующий зажим обеспечивает надёжный электрический контакт и не вызывает коррозии от разности потенциалов. Компания сертифицирована по системе CRCC и по системе менеджмента качества ISO 9001; каждое изделие (каждая партия) проходит приёмо-сдаточные испытания и отгружается после получения положительных результатов.
Условия эксплуатации и типовые области применения
Применяется для фиксации контактного провода на прямых и кривых участках пути и воспринимает ударные нагрузки от токоприёмника и ветровые нагрузки. Типовые области применения: прямые участки, кривые участки, узлы гибких поперечин и участки с сильными ветрами.
Подбор и обслуживание
Компания обеспечивает полный цикл работ — от расчёта при подборе и согласования чертежей до серийной поставки и технического сопровождения на месте монтажа. Изделие охвачено сертификацией CRCC и системой менеджмента качества ISO 9001; стандартные типоразмеры имеются на складе, серийные заказы поставляются в сроки, установленные договором. По вопросам технической поддержки и коммерческим вопросам обращайтесь по телефону 0375-6051688.
Эксплуатационные характеристики
Условия эксплуатации
Применяется для фиксации контактного провода на прямых и кривых участках пути и воспринимает ударные нагрузки от токоприёмника и ветровые нагрузки.
Механические характеристики
Фиксатор имеет большой ход подъёма и хорошо возвращается в исходное положение; упруго-ограничивающее исполнение рассчитано на режимы со значительным подъёмом и предотвращает отрыв токоприёмника от контактного провода.
Электрические характеристики
Фиксирующий зажим обеспечивает надёжный электрический контакт и не вызывает коррозии от разности потенциалов.
Применение
Прямые участки
На прямых участках алюминиевая фиксирующая труба обеспечивает нормативный зигзаг (вынос) контактного провода.
Кривые участки
На кривых участках алюминиевая фиксирующая труба воспринимает поперечные нагрузки и обеспечивает устойчивую фиксацию.
Узлы гибких поперечин
В подвеске гибких поперечин алюминиевая фиксирующая труба обеспечивает фиксацию проводов нескольких путей.
Участки с сильными ветрами
На участках с сильными ветрами упруго-ограничивающая алюминиевая фиксирующая труба предотвращает чрезмерный подъём фиксатора.
