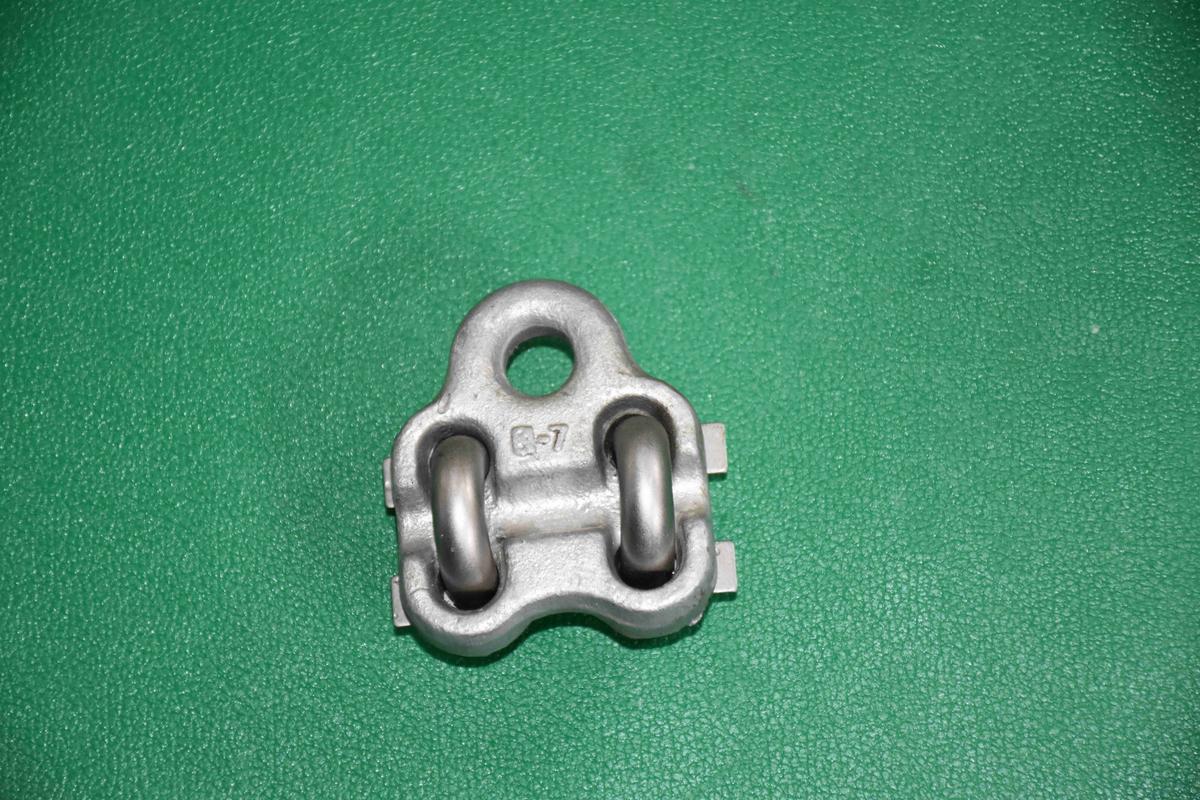

18-1 Зажим поперечного несущего троса
Технические характеристики
| Модель | 18-1 |
|---|---|
| Чертёж № | 18-1 |
| Стандарт | TB/T 2075.18-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 18. Подвесные устройства мягкой поперечины» |
| Монтаж | Устанавливается на поперечном несущем тросе мягкой поперечины, соединяет верхний фиксирующий трос |
Зажим поперечного несущего троса (18-1) для контактной сети электрифицированных железных дорог служит для присоединения подвесных элементов на поперечном несущем тросе.
Изделие соответствует требованиям TB/T 2075.18-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 18. Подвесные устройства мягкой поперечины»; конструкция и присоединительные размеры изготовлены по техническим условиям сертификации, изделие применяется совместно со стандартной арматурой контактной сети.
Общее описание
Зажим поперечного несущего троса устанавливается в заданной точке подвеса поперечного несущего троса мягкой поперечины. Канавка зажима охватывает стальной многопроволочный трос, а проушина предназначена для присоединения верхнего фиксирующего троса и подвесных элементов; таким образом нагрузка от контактных подвесок нескольких путей передаётся на конструкцию мягкой поперечины. Предприятие сертифицировано по системе железнодорожной продукции CRCC.
Технические особенности
- Канавка зажима соответствует стальному тросу, надёжное зажатие без проскальзывания
- Нормированное присоединение проушины, унифицировано с подвесными элементами
- Гибкая расстановка узлов под различные междупутья
- Антикоррозионная обработка корпуса, пригодность для эксплуатации на открытом воздухе
Применяемый стандарт и контроль качества
Изделие изготовляется по TB/T 2075.18-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 18. Подвесные устройства мягкой поперечины». Предприятие сертифицировано по системе железнодорожной продукции CRCC, производство управляется системой менеджмента качества ISO 9001: входной контроль материалов, контроль ключевых операций и приёмо-сдаточные испытания готовой продукции выполняются для каждой партии, отгрузка производится после получения положительных результатов.
Условия эксплуатации и типовое применение
Типовое применение — узлы подвеса поперечного несущего троса к верхнему фиксирующему тросу в конструкции мягкой поперечины на станциях.
Подбор типоразмера и услуги
Предприятие оказывает полный комплекс услуг — от расчёта при подборе типоразмера и согласования чертежей до серийной поставки и технического сопровождения на месте; по условиям линии и монтажным чертежам предоставляются рекомендации по типу и размерам, а также варианты изготовления по требованиям заказчика. По техническим и коммерческим вопросам обращайтесь по телефону 0375-6051688.
