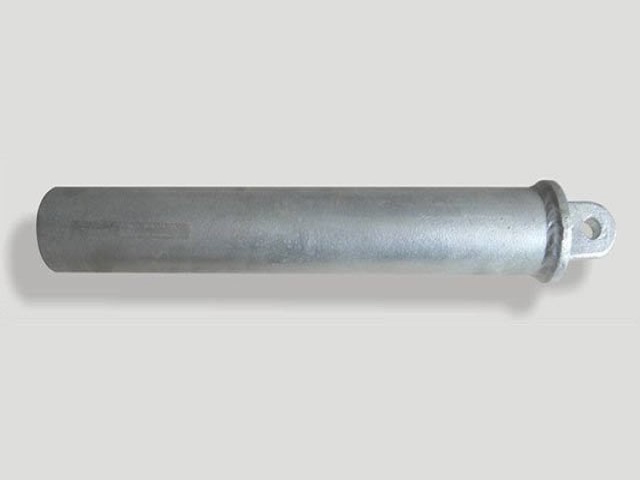

Труба фиксатора JL62-07
бесшовная труба из стали 20 / Q235A
Технические характеристики
| Модель | JL62-07 |
|---|---|
| Стандарт | стандарты серии TB/T 2075 |
| Рабочая температура | от -40 ℃ до +70 ℃ |
| Высота | ≤4000 m |
| Материалы | фиксатор и труба фиксатора из алюминиевого сплава, зажим из медного сплава |
| Монтаж | устанавливается на конце консоли, задаёт зигзаг контактного провода |
Труба фиксатора JL62-07 служит для крепления фиксатора и удобной регулировки в горизонтальной плоскости, повышая упругость точки фиксации; изготавливается штамповкой в металлической форме с последующим горячим цинкованием.
| Максимальная горизонтальная рабочая нагрузка | 4,5 kN |
| Разрушающая нагрузка | ≥13,5 kN |
| Нагрузка при растяжении | 6,75 kN |
| Нагрузка при сжатии | 4,5 kN |
| Материал | бесшовная труба из стали 20 / Q235A |
| Технология | штамповка в металлической форме, горячее цинкование |
Эксплуатационные характеристики
Условия эксплуатации
Применяется для фиксации контактного провода на прямых и кривых участках; воспринимает воздействие токоприёмника и ветровые нагрузки.
Механические характеристики
Большой ход подъёма фиксатора и хорошее возвращение в исходное положение; упругое ограничение подходит для режимов с большим подъёмом и предотвращает отрыв токоприёмника.
Электрические характеристики
Фиксирующий зажим обеспечивает надёжный электрический контакт и не вызывает коррозии от разности потенциалов.
Применение
Прямые участки
На прямых участках труба фиксатора JL62-07 обеспечивает нормированный зигзаг контактного провода.
Кривые участки
На кривых участках труба фиксатора JL62-07 воспринимает поперечные нагрузки и обеспечивает устойчивое позиционирование.
Узлы гибкой поперечной подвески
В гибкой поперечной подвеске труба фиксатора JL62-07 обеспечивает позиционирование провода над несколькими путями.
Участки с сильными ветрами
На участках с сильными ветрами упругое ограничение труба фиксатора JL62-07 предотвращает чрезмерный подъём фиксатора.
