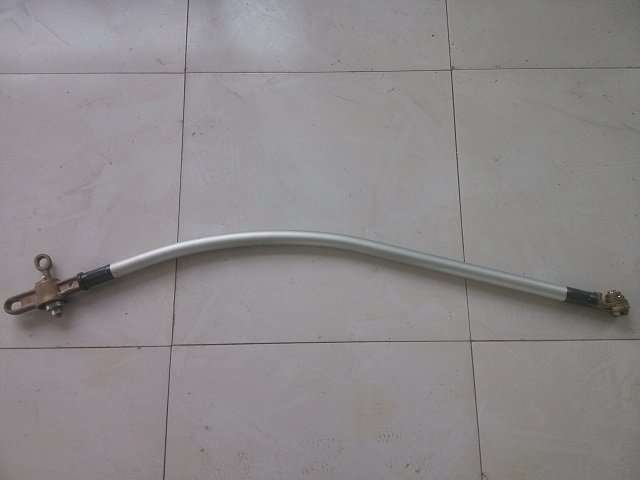

3-1 Ограничивающий фиксатор (3-1A/3-1B)
Технические характеристики
| Модель | 3-1A, 3-1B (круглое/прямоугольное сечение трубы) |
|---|---|
| Чертёж № | 3-1A |
| Стандарт | TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3: Фиксаторы ограничивающего типа» |
| Монтаж | Устанавливается на фиксирующей опоре, удерживает контактный провод и ограничивает его подъём |
Ограничивающий фиксатор (3-1A/3-1B) для контактной сети электрифицированных железных дорог служит для удержания контактного провода и ограничения величины его подъёма.
Соответствует требованиям TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3: Фиксаторы ограничивающего типа»: конструкция и присоединительные размеры изготовлены по сертифицированным техническим условиям, изделие применяется совместно со стандартной арматурой контактной сети.
Обзор продукта
Ограничивающий фиксатор представляет собой облегчённый трубчатый (или коробчатый) элемент: с одной стороны он через фиксирующий зажим удерживает контактный провод, с другой — через фиксирующий крюк соединяется с фиксирующей опорой. Его ограничивающая поверхность взаимодействует с ограничителем опоры и удерживает подъём контактного провода в допустимых пределах, совмещая функции динамического подхвата и поперечной фиксации. По исполнению различают прямой тип 3-1A и изогнутый тип 3-1B; тип 3-1B выпускается с круглым и с прямоугольным сечением трубы: круглое сечение применяется на линиях со скоростью v ≤ 250 km/h, прямоугольное — на высокоскоростных линиях 250 km/h < v ≤ 350 km/h (диапазоны по системе нагрузок TB/T 2075.3-2024). Предприятие сертифицировано по системе CRCC.
Технические характеристики
- Надёжная ограничивающая конструкция эффективно ограничивает динамический подъём контактного провода
- Облегчённый трубчатый корпус (алюминиевый сплав 6082) снижает сосредоточенную массу в точке фиксации
- Унифицированная совместимость с фиксирующими зажимами, фиксирующими опорами и другой стандартной арматурой
- Гладкая поверхность корпуса исключает жёсткий контакт с полозом токоприёмника
Стандарты и контроль качества
Изделие выпускается по TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3: Фиксаторы ограничивающего типа». Предприятие сертифицировано по системе CRCC и работает по системе менеджмента качества ISO 9001; входной контроль сырья, контроль ключевых операций и приёмо-сдаточные испытания готовой продукции выполняются по каждой партии, поставка — после положительных результатов контроля.
Условия эксплуатации и типовое применение
Типовое применение — узлы фиксации контактной сети на перегонах и станциях, где фиксатор вместе с фиксирующей опорой, фиксирующим зажимом и фиксирующей трубой образует фиксатор ограничивающего типа.
Подбор и услуги
Компания предоставляет полный комплекс услуг — от расчёта при подборе и согласования чертежей до серийных поставок и технического сопровождения на месте; по условиям линии и монтажным чертежам предлагаются рекомендации по типоразмерам и индивидуальные варианты исполнения. Техническая поддержка и коммерческие вопросы: тел. 0375-6051688.
