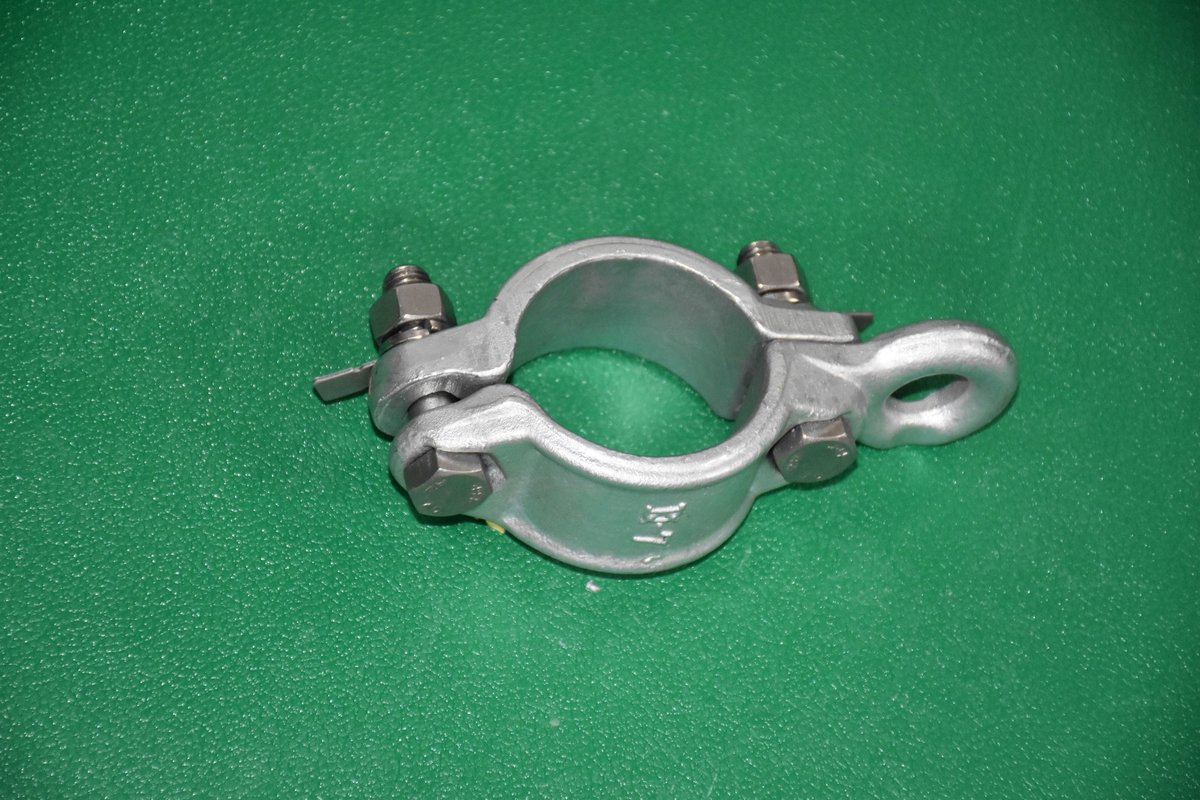

3-5 Фиксирующее кольцо (3-5A хомутового типа / 3-5B70 с одной проушиной)
Технические характеристики
| Модель | 3-5A(Φ34/Φ48/Φ60), 3-5B70 |
|---|---|
| Чертёж № | 3-5A |
| Стандарт | TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3: Фиксаторы ограничивающего типа» |
| Монтаж | Надевается на трубчатые элементы и служит точкой присоединения оттяжек и стержневых деталей |
Фиксирующее кольцо (3-5A(Φ34/Φ48/Φ60)/3-5B70) для контактной сети электрифицированных железных дорог создаёт на трубчатых элементах регулируемую точку присоединения.
Соответствует требованиям TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3: Фиксаторы ограничивающего типа»: конструкция и присоединительные размеры изготовлены по сертифицированным техническим условиям, изделие применяется совместно со стандартной арматурой контактной сети.
Обзор продукта
Фиксирующее кольцо представляет собой разъёмную двухстворчатую конструкцию, стягиваемую болтами на консольной трубе, наклонной консоли или фиксирующей трубе. Его проушина служит точкой присоединения для оттяжек, подкосов фиксирующей трубы и других элементов и может регулироваться вдоль оси трубы и по окружности, что обеспечивает гибкость сборки. По исполнению различают тип 3-5A хомутового типа (кованая сталь с цинковым покрытием, диаметры Φ34/Φ48/Φ60) и тип 3-5B70 с одной проушиной (литой алюминиевый корпус с поворотной двойной проушиной, отверстие φ70, применяется с алюминиевой консолью φ70×6 в алюминиевых консольных системах для скорости 250 km/h < v ≤ 350 km/h). Предприятие сертифицировано по системе CRCC.
Технические характеристики
- Исполнение 3-5A выпускается с диаметрами Φ34, Φ48 и Φ60, исполнение 3-5B70 совместимо с алюминиевой консолью φ70
- Разъёмная конструкция позволяет монтировать кольцо без демонтажа торца трубы
- Присоединительные отверстия проушины стандартизованы и совместимы с оттяжками и подкосами
- Регулировка вдоль оси и по окружности упрощает сборку
Стандарты и контроль качества
Изделие выпускается по TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3: Фиксаторы ограничивающего типа». Предприятие сертифицировано по системе CRCC и работает по системе менеджмента качества ISO 9001; входной контроль сырья, контроль ключевых операций и приёмо-сдаточные испытания готовой продукции выполняются по каждой партии, поставка — после положительных результатов контроля.
Условия эксплуатации и типовое применение
Типовое применение — организация точек присоединения на трубчатых элементах консолей и системы фиксации, совместно с подкосами фиксирующей трубы и ветрозащитными оттяжками.
Подбор и услуги
Компания предоставляет полный комплекс услуг — от расчёта при подборе и согласования чертежей до серийных поставок и технического сопровождения на месте; по условиям линии и монтажным чертежам предлагаются рекомендации по типоразмерам и индивидуальные варианты исполнения. Техническая поддержка и коммерческие вопросы: тел. 0375-6051688.
