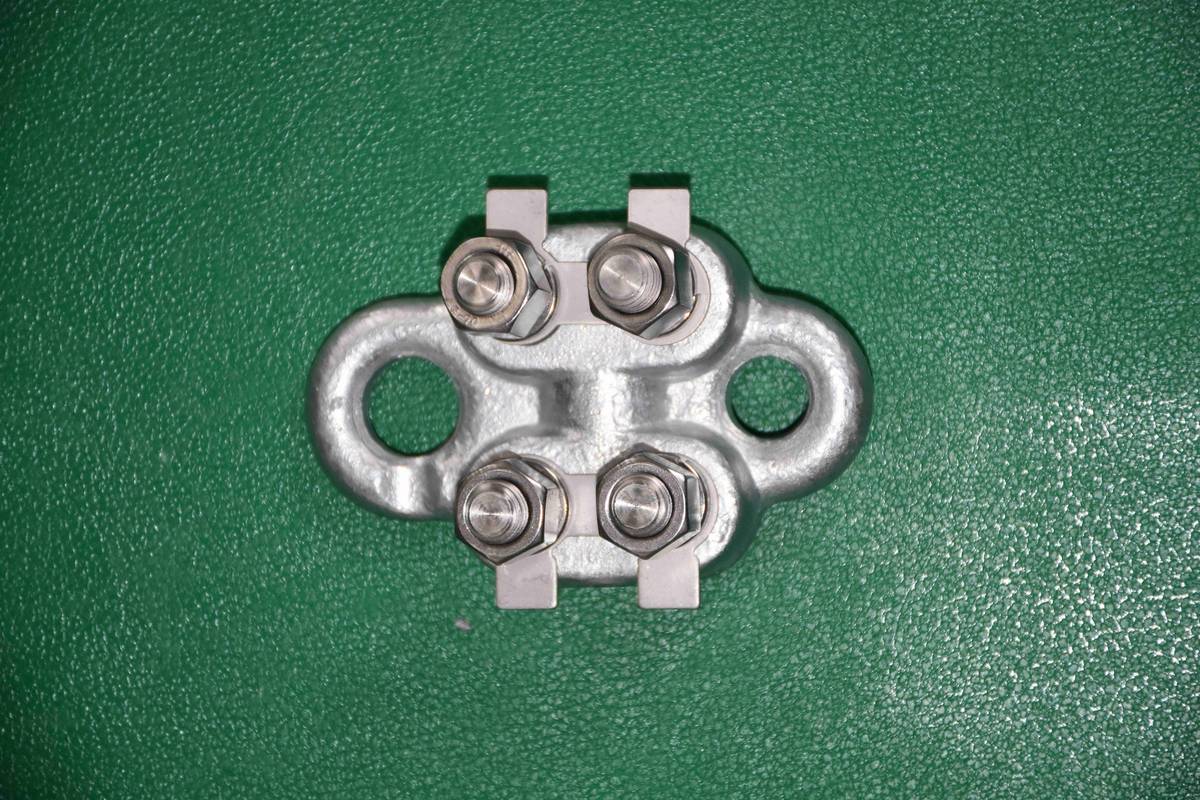

4-8 Фиксирующий кольцевой зажим
Технические характеристики
| Модель | 4-8 |
|---|---|
| Чертёж № | 4-8 |
| Стандарт | TB/T 2075.4-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 4. Неограничивающие фиксаторные устройства» |
| Монтаж | Совмещает функции фиксирующего кольца и зажима, соединяет контактный провод (несущий трос) с трубчатыми деталями |
Фиксирующий кольцевой зажим (4-8) для контактной сети электрифицированных железных дорог обеспечивает комбинированное соединение проводов с трубчатыми деталями.
Соответствует требованиям TB/T 2075.4-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 4. Неограничивающие фиксаторные устройства»; конструкция и присоединительные размеры изготовлены по сертифицированным техническим условиям, изделие применяется совместно со стандартной арматурой контактной сети.
Обзор продукта
Фиксирующий кольцевой зажим объединяет хомут и паз зажима в одной детали: он и закрепляется на трубчатой детали, образуя соединительную проушину, и надёжно удерживает контактный провод или несущий трос. Это упрощает конструкцию узла, сокращает число деталей и облегчает монтаж и обслуживание. Компания сертифицирована по системе CRCC.
Технические особенности
- Хомут и паз зажима объединены в одной детали, узел получается компактным
- Кривизна зажимного участка соответствует проводу: надёжное зажатие без повреждения
- Проушина соединяется с оттяжкой и деталями фиксации
- Корпус имеет антикоррозионное покрытие и отвечает требованиям длительной эксплуатации на открытом воздухе
Применяемый стандарт и контроль качества
Изделие выпускается по TB/T 2075.4-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 4. Неограничивающие фиксаторные устройства»; компания сертифицирована по системе CRCC и работает в рамках системы менеджмента качества ISO 9001. Входной контроль сырья и материалов, контроль ключевых операций и приёмо-сдаточные испытания готовой продукции выполняются для каждой партии; отгрузка производится после получения положительных результатов контроля.
Условия эксплуатации и типовые области применения
Типовое применение — узлы соединения проводов и трубчатых деталей в неограничивающих фиксирующих устройствах и в конструкциях анкерных ветвей.
Подбор и обслуживание
Компания обеспечивает полный цикл работ — от расчёта при подборе и согласования чертежей до серийной поставки и технического сопровождения на месте монтажа; по условиям линии и монтажным чертежам предоставляются рекомендации по типоразмерам и варианты изготовления по индивидуальному заказу. По вопросам технической поддержки и коммерческим вопросам обращайтесь по телефону 0375-6051688.
