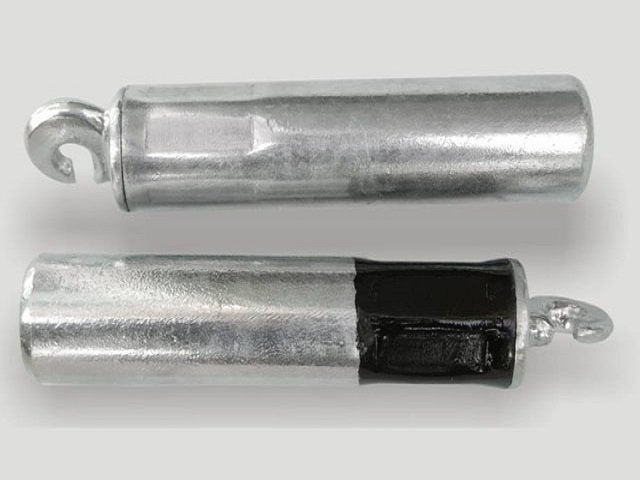

3-6 Фиксирующая труба (3-6A с фиксирующим крюком / 3-6B55 с двумя проушинами)
Технические характеристики
| Модель | 3-6A(Φ34/Φ48), 3-6B55 |
|---|---|
| Чертёж № | 3-6A |
| Стандарт | TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3: Фиксаторы ограничивающего типа» |
| Монтаж | Служит остовом фиксирующего устройства, на нём устанавливаются фиксирующая опора и держатели |
Фиксирующая труба (3-6A(Φ34/Φ48)/3-6B55) для контактной сети электрифицированных железных дорог образует остов фиксирующего устройства и воспринимает фиксирующие нагрузки.
Соответствует требованиям TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3: Фиксаторы ограничивающего типа»: конструкция и присоединительные размеры изготовлены по сертифицированным техническим условиям, изделие применяется совместно со стандартной арматурой контактной сети.
Обзор продукта
Фиксирующая труба — прямолинейный трубчатый элемент: одним концом она шарнирно соединяется с фиксирующим кольцом на наклонной консоли, на её теле устанавливаются фиксирующая опора, фиксирующее кольцо, держатель и другие детали. Труба передаёт на консольную конструкцию нагрузку контактного провода, воспринимаемую фиксатором; длина подбирается по монтажным размерам опоры. По исполнению различают тип 3-6A с фиксирующим крюком (стальная труба φ34×2.5/φ48×3.5, соединение крюком на конце) и тип 3-6B55 с двумя проушинами (труба из алюминиевого сплава 6082-T6 φ55×6 с литой алюминиевой втулкой с двумя проушинами, применяется совместно с алюминиевой консолью φ70 и фиксирующим кольцом 3-5B70 в системах для скорости 250 km/h < v ≤ 350 km/h). Предприятие сертифицировано по системе CRCC.
Технические характеристики
- Исполнение 3-6A выпускается с трубами Φ34 и Φ48, исполнение 3-6B55 — с алюминиевой трубой φ55×6
- Высокая прямолинейность трубы обеспечивает плавное перемещение и регулировку фиксирующей опоры
- Унифицированная совместимость с фиксирующими кольцами, фиксирующими опорами, держателями и другой арматурой
- Антикоррозионная обработка поверхности рассчитана на длительную эксплуатацию на открытом воздухе
Стандарты и контроль качества
Изделие выпускается по TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3: Фиксаторы ограничивающего типа». Предприятие сертифицировано по системе CRCC и работает по системе менеджмента качества ISO 9001; входной контроль сырья, контроль ключевых операций и приёмо-сдаточные испытания готовой продукции выполняются по каждой партии, поставка — после положительных результатов контроля.
Условия эксплуатации и типовое применение
Типовое применение — фиксаторы ограничивающего типа на перегонах и станциях, где труба вместе с наклонной консолью, фиксирующей опорой и ограничивающим фиксатором образует законченную систему фиксации.
Подбор и услуги
Компания предоставляет полный комплекс услуг — от расчёта при подборе и согласования чертежей до серийных поставок и технического сопровождения на месте; по условиям линии и монтажным чертежам предлагаются рекомендации по типоразмерам и индивидуальные варианты исполнения. Техническая поддержка и коммерческие вопросы: тел. 0375-6051688.
