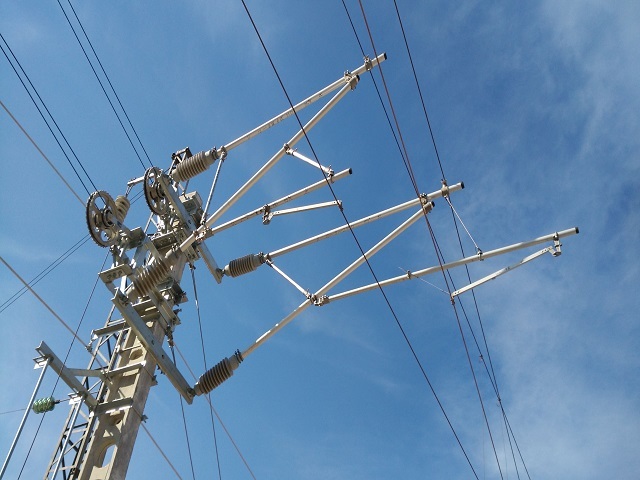

Фиксирующее устройство гибкой поперечины
Рабочая нагрузка 3,0 kN
Технические характеристики
| Стандарт | Стандарты серии TB/T 2075 |
|---|---|
| Рабочая температура | от -40 °C до +70 °C |
| Высота | до 4000 m |
| Материалы | Алюминиевый фиксатор / фиксирующая труба, зажимы из медного сплава |
| Монтаж | Подвесной монтаж в узле гибкой поперечины |
Фиксирующее устройство гибкой поперечины служит для фиксации контактного провода в конструкции гибкой поперечины контактной сети: оно передаёт горизонтальную нагрузку от провода на опору и обеспечивает нормальный токосъём токоприёмником.
| Рабочая нагрузка | 3,0 kN |
| Нагрузка при растяжении | ≥4,5 kN |
| Рабочая нагрузка при сжатии | ≥3,0 kN |
| Максимальная разрушающая нагрузка | ≥9,0 kN |
Обзор продукта
Фиксирующее устройство гибкой поперечины производства ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.): рабочая нагрузка 3,0 kN, нагрузка при растяжении не менее 4,5 kN, рабочая нагрузка при сжатии не менее 3,0 kN, максимальная разрушающая нагрузка не менее 9,0 kN.
Технические особенности
- Полный набор исполнений: обычное, упруго-ограничивающее, для гибких поперечин
- Облегчённая алюминиевая конструкция
- Широкий диапазон регулировки зигзага (выноса)
- Пригодность для высокоскоростного токосъёма подтверждена на эксплуатируемых линиях
Применяемый стандарт и контроль качества
Изделие выпускается по стандартам серии TB/T 2075. Фиксатор имеет большой ход подъёма и хорошо возвращается в исходное положение; упруго-ограничивающее исполнение рассчитано на режимы со значительным подъёмом и предотвращает отрыв токоприёмника от контактного провода. Фиксирующий зажим обеспечивает надёжный электрический контакт и не вызывает коррозии от разности потенциалов. Компания сертифицирована по системе CRCC и по системе менеджмента качества ISO 9001; каждое изделие (каждая партия) проходит приёмо-сдаточные испытания и отгружается после получения положительных результатов.
Условия эксплуатации и типовые области применения
Применяется для фиксации контактного провода на прямых и кривых участках пути и воспринимает ударные нагрузки от токоприёмника и ветровые нагрузки. Типовые области применения: прямые участки, кривые участки, узлы гибких поперечин и участки с сильными ветрами.
Подбор и обслуживание
Компания выполняет проверочный расчёт при подборе с учётом условий линии и параметров эксплуатации, а также изготавливает изделия по нестандартным требованиям. Продукция соответствует требованиям сертификации CRCC и системы менеджмента качества ISO 9001; ключевые показатели подтверждены приёмо-сдаточными и типовыми испытаниями. По вопросам подбора и ценам обращайтесь по телефону 0375-6051688.
Эксплуатационные характеристики
Условия эксплуатации
Применяется для фиксации контактного провода на прямых и кривых участках пути и воспринимает ударные нагрузки от токоприёмника и ветровые нагрузки.
Механические характеристики
Фиксатор имеет большой ход подъёма и хорошо возвращается в исходное положение; упруго-ограничивающее исполнение рассчитано на режимы со значительным подъёмом и предотвращает отрыв токоприёмника от контактного провода.
Электрические характеристики
Фиксирующий зажим обеспечивает надёжный электрический контакт и не вызывает коррозии от разности потенциалов.
Применение
Прямые участки
На прямых участках фиксирующее устройство гибкой поперечины обеспечивает нормативный зигзаг (вынос) контактного провода.
Кривые участки
На кривых участках фиксирующее устройство гибкой поперечины воспринимает поперечные нагрузки и обеспечивает устойчивую фиксацию.
Узлы гибких поперечин
В подвеске гибких поперечин фиксирующее устройство обеспечивает фиксацию проводов нескольких путей.
Участки с сильными ветрами
На участках с сильными ветрами упруго-ограничивающее исполнение предотвращает чрезмерный подъём фиксатора.
