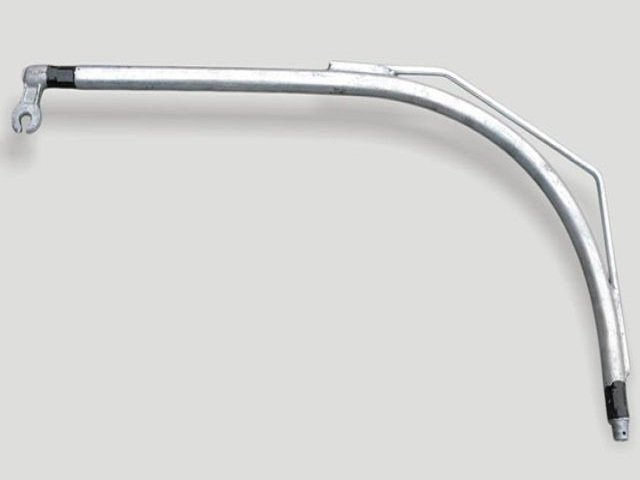

4-3A Фиксатор специального типа
Технические характеристики
| Модель | 4-3A |
|---|---|
| Чертёж № | 4-3A |
| Стандарт | TB/T 2075.4-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 4. Фиксаторы неограничивающего типа» |
| Монтаж | Устанавливается на фиксирующей опоре, служит для фиксации контактного провода в особых условиях |
Фиксатор специального типа (4-3A) для контактной сети электрифицированных железных дорог служит для фиксации контактного провода на кривых больших радиусов и в других особых условиях.
Соответствует требованиям TB/T 2075.4-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 4. Фиксаторы неограничивающего типа»: конструкция и присоединительные размеры отвечают сертифицированным техническим условиям, изделие применяется совместно со стандартной арматурой контактной сети.
Общее описание
Фиксатор специального типа отличается от обычного увеличенной длиной трубы и углом изгиба и применяется на кривых больших радиусов, в зоне стрелочных переводов и в других точках, где обычный фиксатор установить сложно. Присоединительные размеры к фиксирующей опоре и фиксирующему зажиму соответствуют стандартной арматуре. Предприятие имеет сертификат CRCC на железнодорожную продукцию.
Технические особенности
- Удлинённая изогнутая труба — для больших кривых и особых точек фиксации
- Присоединительные размеры унифицированы со стандартной фиксирующей опорой и фиксирующим зажимом
- Рациональное сочетание жёсткости и массы трубы, хорошее динамическое отслеживание
- Антикоррозионная обработка поверхности для длительной эксплуатации на открытом воздухе
Стандарт и контроль качества
Изделие изготавливается по TB/T 2075.4-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 4. Фиксаторы неограничивающего типа». Предприятие имеет сертификат CRCC на железнодорожную продукцию и работает по системе менеджмента качества ISO9001: входной контроль сырья, контроль ключевых операций и приёмо-сдаточные испытания готовой продукции выполняются по каждой партии, отгрузка производится после положительных результатов контроля.
Условия эксплуатации и типовое применение
Типовое применение — участки кривых больших радиусов, зоны стрелочных переводов и другие особые точки фиксации; изделие применяется совместно с фиксирующей опорой и фиксирующим зажимом.
Подбор и услуги
Компания предоставляет полный комплекс услуг: от расчёта при подборе и согласования чертежей до серийной поставки и технического сопровождения на объекте. По условиям линии и монтажным чертежам мы предлагаем рекомендации по типоразмерам и индивидуальные решения. Техническая поддержка и коммерческие вопросы: тел. 0375-6051688.
