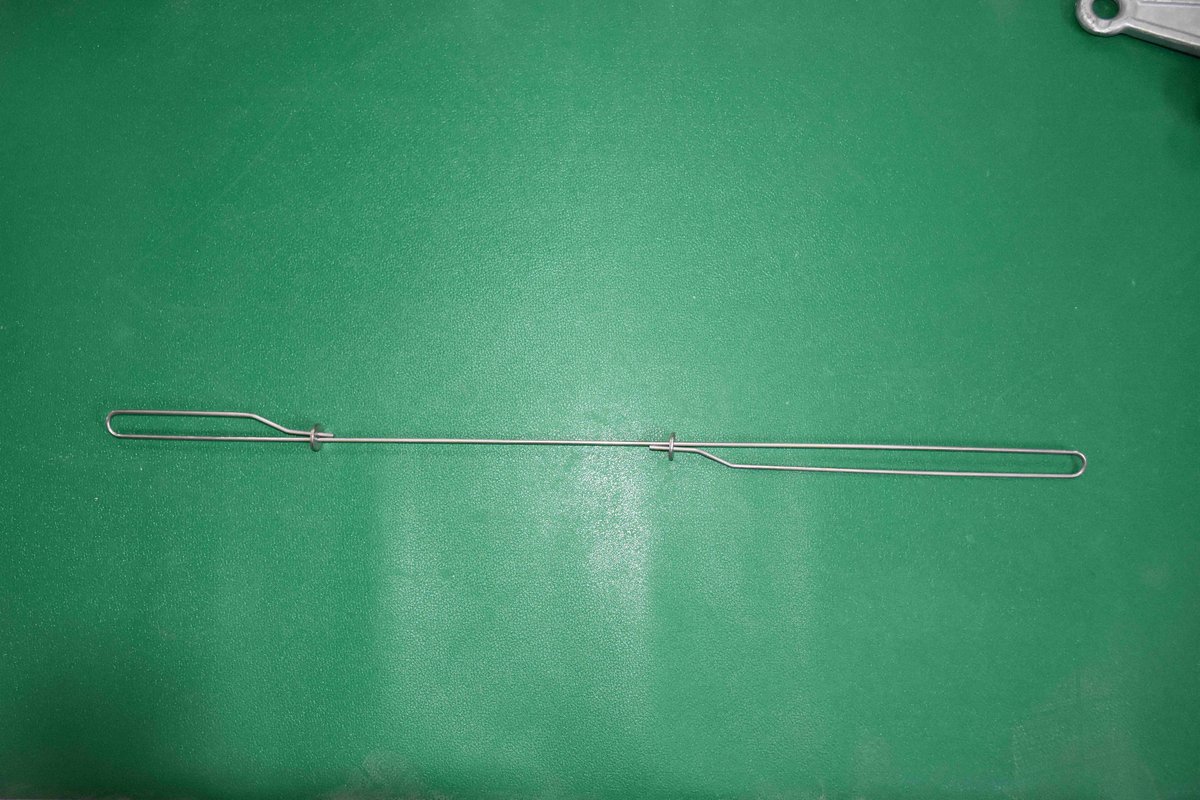

3-9 Ветровая оттяжка
Технические характеристики
| Модель | 3-9 |
|---|---|
| Чертёж № | 3-9 |
| Стандарт | TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3. Фиксирующие устройства ограничивающего типа» |
| Монтаж | Соединяет фиксирующую трубу с наклонной консолью и ограничивает раскачивание фиксирующей трубы ветром |
Ветровая оттяжка (3-9) для контактной сети электрифицированных железных дорог служит для натяжения и закрепления фиксирующей трубы и ограничения её раскачивания ветром.
Изделие соответствует требованиям TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3. Фиксирующие устройства ограничивающего типа»; конструкция и присоединительные размеры изготовлены по техническим условиям сертификации, изделие применяется совместно со стандартной арматурой контактной сети.
Общее описание
Ветровая оттяжка представляет собой тросовый элемент с регулировочными и соединительными деталями на обоих концах. Она натягивается по диагонали от наружного конца фиксирующей трубы к точке крепления на наклонной (или горизонтальной) консоли и вместе с подвесом фиксирующей трубы стабилизирует её пространственное положение, снижая вибрации и смещения от ветровых нагрузок. Предприятие сертифицировано по системе железнодорожной продукции CRCC.
Технические особенности
- Удобная регулировка соединительных деталей на обоих концах, стабильное натяжение
- Достаточный запас прочности тросового элемента, высокая усталостная стойкость
- Унифицировано с фиксирующим кольцом ветровой оттяжки и фиксирующим кольцом
- После монтажа не нарушает нормальную динамическую работу системы фиксации
Применяемый стандарт и контроль качества
Изделие изготовляется по TB/T 2075.3-2024 «Арматура контактной сети электрифицированных железных дорог. Часть 3. Фиксирующие устройства ограничивающего типа». Предприятие сертифицировано по системе железнодорожной продукции CRCC, производство управляется системой менеджмента качества ISO 9001: входной контроль материалов, контроль ключевых операций и приёмо-сдаточные испытания готовой продукции выполняются для каждой партии, отгрузка производится после получения положительных результатов.
Условия эксплуатации и типовое применение
Типовое применение — системы фиксации контактной сети на участках с сильными ветрами и на станциях; используется совместно с фиксирующей трубой и фиксирующим кольцом ветровой оттяжки.
Подбор типоразмера и услуги
Предприятие оказывает полный комплекс услуг — от расчёта при подборе типоразмера и согласования чертежей до серийной поставки и технического сопровождения на месте; по условиям линии и монтажным чертежам предоставляются рекомендации по типу и размерам, а также варианты изготовления по требованиям заказчика. По техническим и коммерческим вопросам обращайтесь по телефону 0375-6051688.
