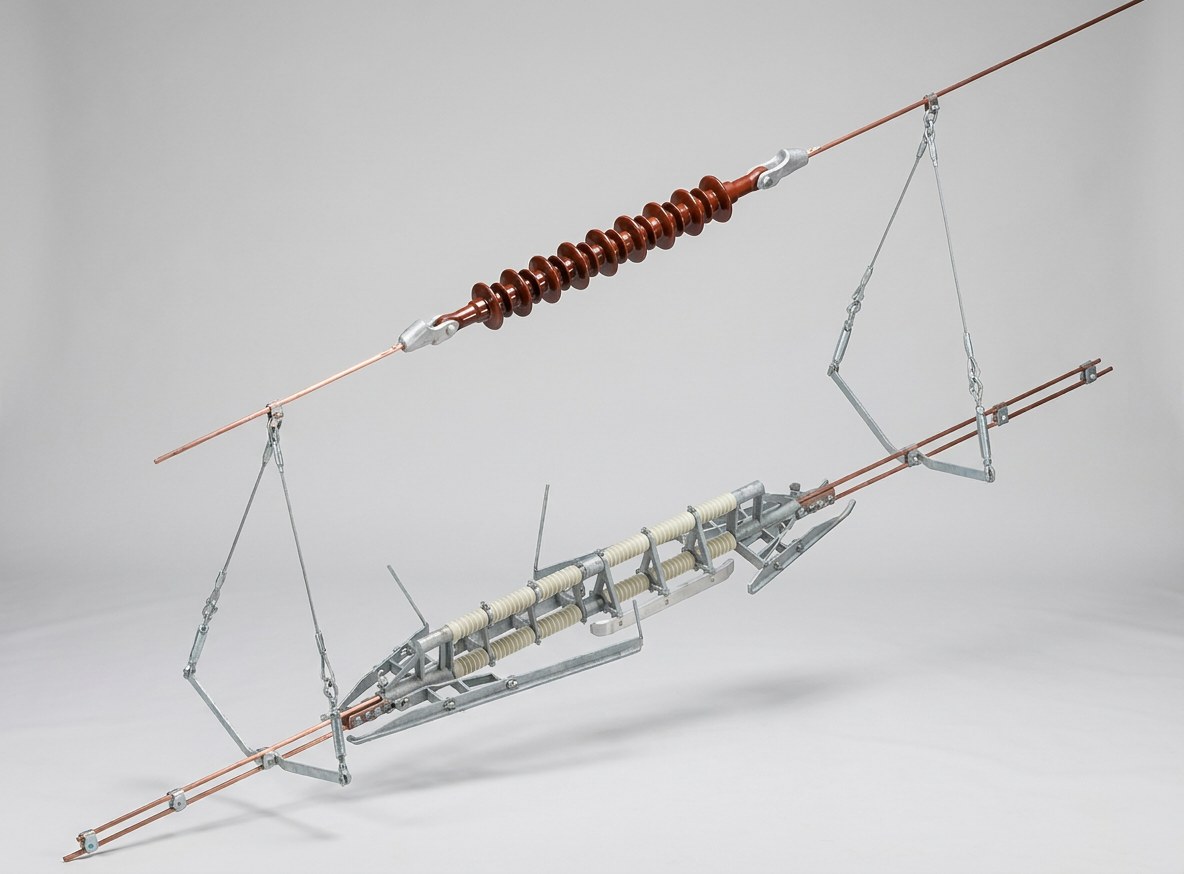

Секционный изолятор челночного типа FYFH-1.6AT-S (тип A, 25kV/≤160km/h)
Технические характеристики
| Модель | FYFH-1.6AT-S |
|---|---|
| Чертёж № | CWLFD1.6AT-S-00 |
| Стандарт | TB/T 3036-2016 «Секционные изоляторы контактной сети электрифицированных железных дорог» |
| Ном. напряжение | 27.5kV (для системы тягового электроснабжения переменного тока промышленной частоты 25kV) |
| Конструктивная скорость | ≤160km/h |
| Путь утечки | ≥1600mm |
| Разрушающая нагрузка | ≥52kN |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | Корпус из высокопрочного алюминиевого сплава, дугостойкие изоляционные элементы (силиконовая резина/фарфор) |
| Монтаж | Горизонтальная последовательная подвеска в контактный провод с надёжным соединением с обоих концов |
Секционный изолятор для контактной сети электрифицированных железных дорог
Секционный изолятор челночного типа (тип A)
Изолятор данного типоразмера спроектирован и изготовлен по требованиям к секционным изоляторам типа A стандарта TB/T 3036-2016 «Секционные изоляторы контактной сети электрифицированных железных дорог».

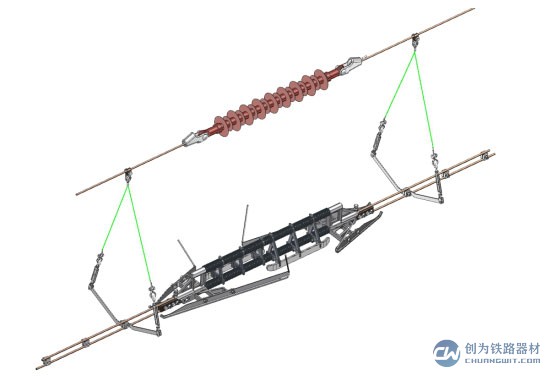

Схема конструкции
Типоразмер
| Типоразмер | FYFH-1.6AT-S (воздушный изоляционный промежуток ≥300mm) |
Условия работы
| Назначение | Секционирование в пределах одной фазы контактной сети электрифицированных железных дорог переменного тока промышленной частоты |
| Номинальное рабочее напряжение | 27.5kV |
| Высота над уровнем моря | ≤4000m |
| Температура окружающей среды | -40℃~+70℃ |
| Условия окружающей среды | Высокая влажность, высокая плотность загрязнения солями, сильное загрязнение, прибрежные и тоннельные участки |
| Допускаемая скорость проследования | ≤160km/h |
Механические характеристики
| Максимальная рабочая растягивающая нагрузка | ≥16.5 kN |
| Разрушающая нагрузка при растяжении | ≥52 kN |
| Начальное усилие сдвига в соединении с контактным проводом | Не более 3.0kN, смещение не происходит |
Электрические характеристики
| Импульсное напряжение грозового разряда (1.2/50μs) | ≥160kV |
| Напряжение влажного перекрытия промышленной частоты | ≥87kV |
| Напряжение перекрытия при искусственном загрязнении (плотность соли 0.4mg/cm², плотность пыли 2.0mg/cm²) | ≥37kV |
| Длина пути утечки | ≥1600mm |
| Воздушный изоляционный промежуток | ≥300mm |

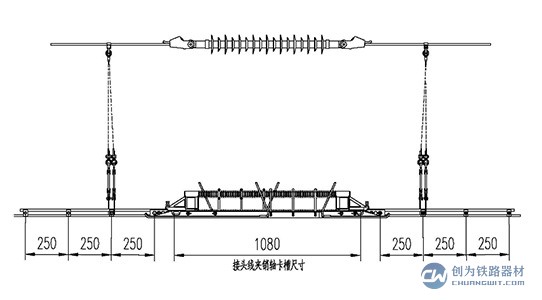

Схема монтажа
Часто задаваемые вопросы
По какому стандарту и какому типу спроектировано изделие?
Изделие спроектировано и изготовлено по требованиям к секционным изоляторам типа A стандарта TB/T 3036-2016 «Секционные изоляторы контактной сети электрифицированных железных дорог» и предназначено для секционирования в пределах одной фазы контактной сети переменного тока промышленной частоты.
Каковы основные показатели механических характеристик?
Максимальная рабочая растягивающая нагрузка ≥16.5kN, разрушающая нагрузка при растяжении ≥52kN, начальное усилие сдвига в соединении с контактным проводом не более 3.0kN, смещение не происходит.
Какие электрические параметры нормируются?
Длина пути утечки ≥1600mm, воздушный изоляционный промежуток ≥300mm, импульсное напряжение грозового разряда ≥160kV, напряжение влажного перекрытия промышленной частоты ≥87kV.
В каких условиях окружающей среды допускается эксплуатация?
Допускаемая скорость проследования ≤160km/h; изделие пригодно для участков с высокой влажностью, высокой плотностью загрязнения солями, сильным загрязнением, а также для прибрежных и тоннельных участков; высота над уровнем моря ≤4000m.
Эксплуатационные характеристики
Условия эксплуатации
Применяется для секционирования в пределах одной фазы на главных путях и станциях; допускает длительную работу под напряжением на участках с высокой влажностью, высокой плотностью загрязнения солями, сильным загрязнением, а также на прибрежных и тоннельных участках; диапазон рабочих температур от -40 °C до +70 °C.
Механические характеристики
Общая растягивающая нагрузка не ниже номинального рабочего натяжения контактного провода, переходы конструкции плавные, что обеспечивает прохождение токоприёмника на высокой скорости без жёстких точек; узлы соединения удерживаются прочно, не смещаются и не повреждают контактный провод.
Электрические характеристики
Испытательное напряжение промышленной частоты, импульсное напряжение грозового разряда и длина пути утечки изоляционных элементов соответствуют требованиям соответствующих типов по TB/T 3036-2016, стойкость к выгоранию под действием дуги подтверждена типовыми испытаниями.
Применение
Скоростные и обычные магистрали
Применяется для секционирования в пределах одной фазы на главных путях, где установлен секционный изолятор челночного типа (тип A), обеспечивая непрерывность токосъёма и надёжную электрическую изоляцию при прохождении на высокой скорости.
Станции и грузовые дворы
В горловинах станций и на погрузочно-разгрузочных путях грузовых дворов устраивается электрическое секционирование; секционный изолятор челночного типа (тип A) обеспечивает безопасное отделение обесточенного участка работ от участка под напряжением.
Прибрежные и тоннельные участки
Исполнение, стойкое к соляному туману и конденсации: секционный изолятор челночного типа (тип A) подходит для влажной коррозионной среды прибрежных зон и длинных тоннелей.
Линии в холодных и высокогорных районах
Материалы, работоспособные при -40 °C: секционный изолятор челночного типа (тип A) отвечает требованиям секционирования контактной сети в холодных и высокогорных районах.
