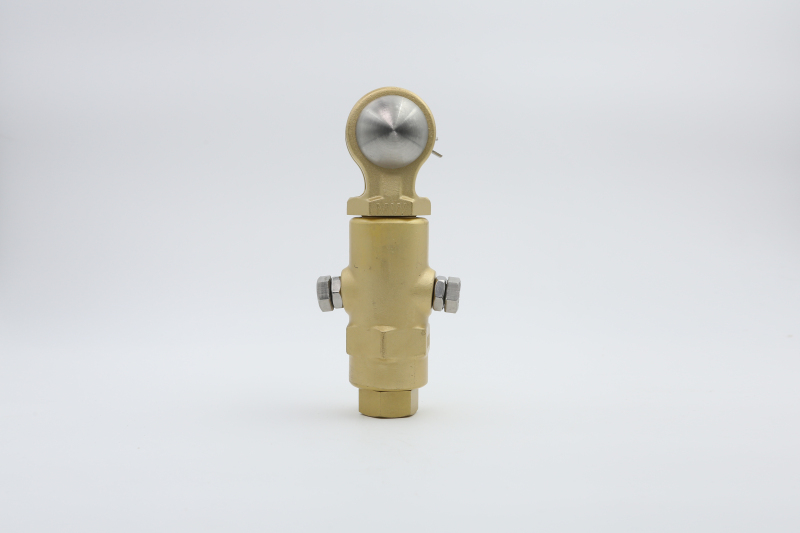

BJL0808 Концевой анкерный зажим несущего троса с затяжными винтами

Номер чертежа: BJL0808

Назначение: деталь предназначена для концевой анкеровки многопроволочного провода из медного сплава типа JTMH120

Материал: QAL9-4(R)

Технология: ковка в металлической форме

Характеристики:

• Максимальная рабочая нагрузка: 21 kN
• Нагрузка скольжения: не менее 63 kN
• Разрушающая нагрузка при растяжении: не менее 63 kN

Общее описание

Концевой анкерный зажим несущего троса с затяжными винтами разработан и изготовлен ООО «Хэнань Чуанвэй» по отраслевым железнодорожным стандартам. Зажим BJL0808 предназначен для концевой анкеровки многопроволочного провода из медного сплава типа JTMH120: конструкция с затяжными винтами обеспечивает стабильное удержание и допускает повторную разборку и сборку.

Технические особенности

• Универсальный монтажный инструмент, удобство работ на линии
• Доступны различные исполнения: с затяжными винтами и усиленное
• Надёжное удержание без проскальзывания
• Двойная функция: защита от обрыва и от продольного смещения

Применяемый стандарт и контроль качества

Изделие изготовляется по стандартам серии TB/T 2075 «Арматура контактной сети электрифицированных железных дорог». Зажим создаёт большое усилие удержания и при этом не повреждает провод, а его общая прочность не ниже номинальной нагрузки закрепляемого провода. Стопорная конструкция рассчитана на длительные вибрации. Переходное сопротивление электрического соединения мало, что обеспечивает электрическую непрерывность по обе стороны анкерного участка. Предприятие сертифицировано по системе железнодорожной продукции CRCC и имеет сертификат системы менеджмента качества ISO 9001; каждое изделие (каждая партия) проходит приёмо-сдаточные испытания и только после этого отгружается.

Условия эксплуатации и типовое применение

Применяется в средней части анкерных участков контактных подвесок различных типов: фиксирует нулевую точку температурных перемещений и предотвращает выдёргивание провода при обрыве и его смещение при изменении температуры. Типовые области применения: средняя часть анкерного участка главного пути, протяжённые анкерные участки, участки с уклонами, мосты и тоннели.

Подбор типоразмера и услуги

Опираясь на 15-летний опыт разработки и производства оборудования для электрификации железных дорог, предприятие обеспечивает полный цикл поддержки изделия: подбор, изготовление по требованиям заказчика, поставку и послепродажное обслуживание. Продукция поставляется более чем в 20 управлений железных дорог и на ряд линий городского рельсового транспорта. По технической документации и вопросам закупки обращайтесь по телефону 0375-6051688.
