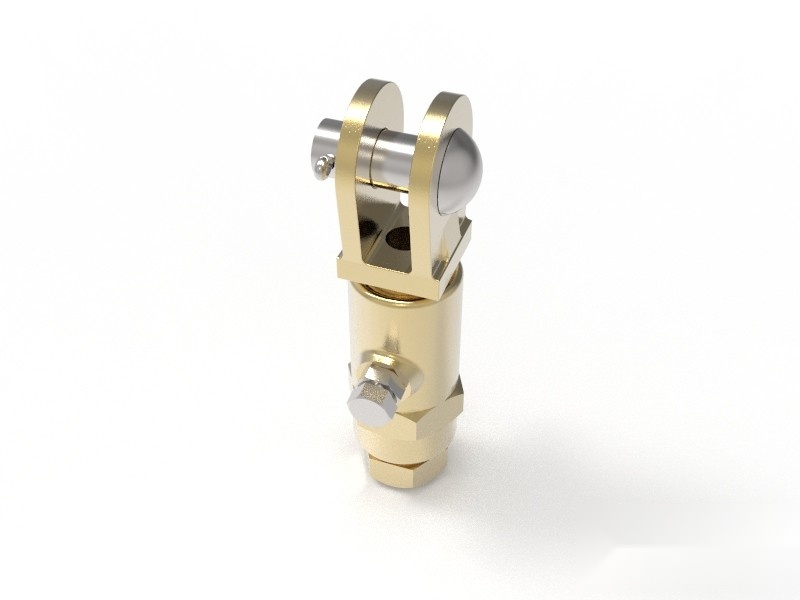

BJL0807 Концевой анкерный зажим контактного провода со стопорным винтом

Чертёжный номер: BJL0807

Назначение: данная деталь применяется в месте концевой анкеровки контактного провода типа CTZH-150

Материал: QAl9-4(R)

Технология: штамповка в металлическом штампе

Характеристики:

1. Максимальная рабочая нагрузка: 38.85kN.
2. Нагрузка скольжения: в пределах 95% номинального разрывного усилия присоединяемого провода провод не должен выскальзывать из зажима и обрываться внутри его горловины.
3. Разрушающая нагрузка при растяжении: не менее 116.55kN.
4. После вибрационных и усталостных воздействий на детали не должно появляться трещин и повреждений, снижение нагрузки скольжения и разрушающей нагрузки — не более 5%.
5. Момент затяжки стопорного болта: 44~56N.m.

Обзор продукта

Концевой анкерный зажим контактного провода со стопорным винтом — одна из основных позиций серии устройств средней анкеровки ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.). Зажим BJL0807 применяется в местах концевой анкеровки контактного провода типа CTZH-150, обеспечивает надёжный захват и не повреждает провод.

Технические характеристики

• Доступны исполнения со стопорным винтом и усиленные
• Надёжный захват без проскальзывания
• Двойная функция — защита от обрыва и от продольного смещения
• Универсальный монтажный инструмент, удобство производства работ

Стандарты и контроль качества

Изделие выпускается по серии стандартов TB/T 2075 «Арматура контактной сети электрифицированных железных дорог». Зажим обеспечивает большой захват, не повреждая провода, а его общая прочность не ниже номинальной нагрузки фиксируемого провода; стопорная конструкция рассчитана на длительные вибрации. Малое переходное сопротивление электрического соединения обеспечивает электрическую непрерывность по обе стороны анкерного участка. Предприятие сертифицировано по системе CRCC и системе менеджмента качества ISO 9001; изделия поставляются после приёмо-сдаточных испытаний каждой единицы (партии).

Условия эксплуатации и типовое применение

Применяется в средней части анкерных участков контактных подвесок всех типов: фиксирует нулевую точку температурных перемещений, предотвращает выдёргивание провода при обрыве и температурное смещение. Типовые объекты: середина анкерного участка главного пути, протяжённые анкерные участки, участки с уклоном, мостовые и тоннельные участки.

Подбор и услуги

Компания предоставляет полный комплекс услуг — от расчёта при подборе и согласования чертежей до серийных поставок и технического сопровождения на месте. Продукция охвачена сертификацией CRCC и системой менеджмента качества ISO 9001, стандартные исполнения имеются на складе, серийные заказы поставляются в сроки, установленные договором. Техническая поддержка и коммерческие вопросы: тел. 0375-6051688.
