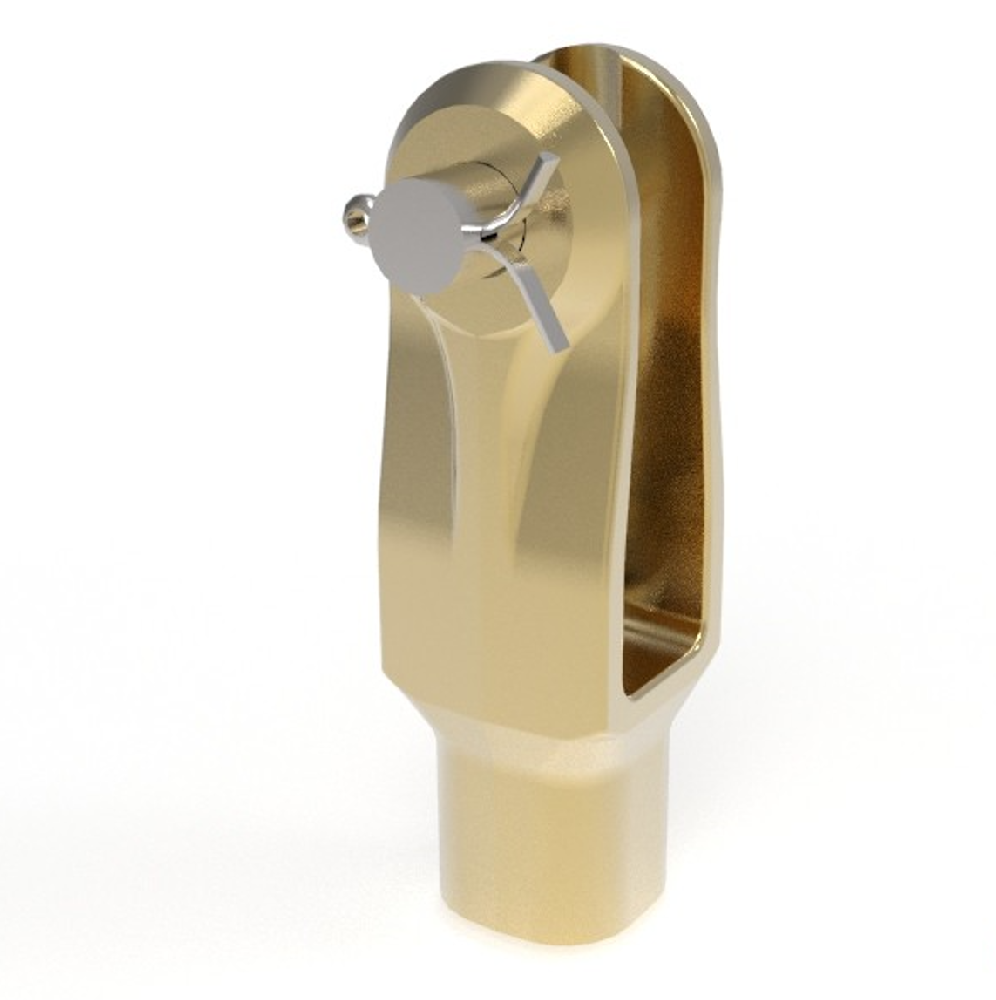

BJL0802B01 Усиленный концевой анкерный зажим несущего троса

Номер чертежа: BJL0802B01

Назначение: деталь предназначена для концевого анкерного крепления несущего троса сечением 95mm² и 120mm².

Материал: QAl9-4 / QAl10-5-5

Технология: штамповка в металлическую форму

Характеристики:

1. Максимальная рабочая нагрузка: 1,1 от номинального рабочего натяжения присоединяемого провода.

2. Нагрузка скольжения: в пределах 95% номинального разрывного усилия присоединяемого контактного провода он не должен выскальзывать из зажима и обрываться в зажиме и у его входного отверстия.

3. Разрушающая нагрузка при растяжении: не менее 3 максимальных рабочих нагрузок.

Общее описание продукции

Усиленный концевой анкерный зажим несущего троса BJL0802B01 производит компания ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.). Зажим предназначен для концевого анкерного крепления несущего троса сечением 95mm² и 120mm², обеспечивает надёжное удерживание и удобен при монтаже.

Технические характеристики

• Двойная функция: защита от обрыва и от продольного смещения
• Универсальный монтажный инструмент, удобство производства работ
• Возможны различные исполнения: со стопорным винтом и усиленное
• Надёжное удерживание без проскальзывания

Действующий стандарт и контроль качества

Продукция изготавливается по серии стандартов TB/T 2075 «Арматура контактной сети электрифицированных железных дорог». Зажим создаёт высокое удерживающее усилие и при этом не повреждает провод; общая прочность не ниже номинальной нагрузки фиксируемого провода, стопорная конструкция рассчитана на длительную вибрацию. Переходное сопротивление электрического соединения мало, что обеспечивает электрическую непрерывность по обеим сторонам анкерного участка. Предприятие сертифицировано по системе железнодорожной продукции CRCC и системе менеджмента качества ISO 9001; каждая партия проходит приёмо-сдаточные испытания перед отгрузкой.

Условия эксплуатации и типичные области применения

Зажим применяется в средней части анкерных участков контактных подвесок различных типов: он фиксирует нулевую точку температурного удлинения и предотвращает выдёргивание провода при обрыве и его температурное смещение. Типичные области применения: середина анкерного участка главного пути, протяжённые анкерные участки, участки на уклонах, мосты и тоннели.

Подбор типоразмера и сервис

По условиям линии и параметрам эксплуатации компания выполняет проверочный подбор и изготавливает нестандартные исполнения. Продукция соответствует требованиям сертификации железнодорожной продукции CRCC и системы менеджмента качества ISO 9001, ключевые показатели подтверждены приёмо-сдаточными и типовыми испытаниями. По вопросам подбора и получения коммерческого предложения звоните по телефону 0375-6051688.
