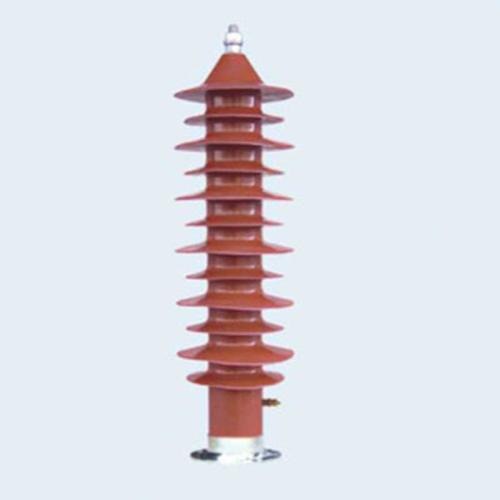

Ограничитель перенапряжений металлооксидный без искровых промежутков YH5W-42/120
27,5 kV, остающееся напряжение ≤120 kV
Технические характеристики
| Модель | YH5W-42/120 |
|---|---|
| Стандарт | GB/T 11032 «Ограничители перенапряжений нелинейные металлооксидные без искровых промежутков для сетей переменного тока» и технические условия системы тягового электроснабжения |
| Ном. напряжение | 42 kV (для систем 27,5 kV) |
| Рабочая температура | от -40 ℃ до +70 ℃ |
| Высота | ≤4000 m |
| Материалы | металлооксидные варисторы, полимерная изоляционная оболочка |
| Монтаж | устанавливается на вершине опоры, на выходе подстанции и у нейтральной вставки |
YH5W-42/120 представляет собой металлооксидный ограничитель перенапряжений без искровых промежутков с полимерной оболочкой для систем 27,5 kV; остающееся напряжение при грозовом импульсе ≤120 kV. Основные технические параметры приведены в таблице ниже.
| Номинальное напряжение системы | 27,5 kV |
| Номинальное напряжение ограничителя | 42 kV |
| Напряжение продолжительного режима | 34 kV |
| Опорное напряжение при постоянном токе 1 mA | ≥65 kV |
| Остающееся напряжение при грозовом импульсе | ≤120 kV |
| Остающееся напряжение при крутом импульсе | ≤138 kV |
| Остающееся напряжение при коммутационном импульсе | ≤98 kV |
| Пропускная способность при прямоугольной волне 2 ms | 400 A |
Эксплуатационные характеристики
Условия эксплуатации
Предназначен для защиты контактной сети от грозовых и коммутационных перенапряжений; длительная работа под напряжением на открытом воздухе.
Механические характеристики
Полимерная оболочка стойка к загрязнению и разрыву, корпус герметичен и защищён от влаги; воспринимает тяжение выводов и ветровые нагрузки.
Электрические характеристики
Остающееся напряжение при номинальном токе разряда и пропускная способность при прямоугольной волне соответствуют требованиям GB/T 11032; при неисправности исполнение с разъединителем отключается автоматически.
Применение
Выход подстанции
Ограничитель перенапряжений YH5W-42/120 без искровых промежутков на выходе фидера подстанции защищает от коммутационных перенапряжений.
Районы интенсивной грозовой деятельности
Ограничитель перенапряжений YH5W-42/120 на вершине опоры в районах интенсивной грозовой деятельности отводит грозовые перенапряжения.
У нейтральной вставки
Ограничители перенапряжений YH5W-42/120 по обе стороны нейтральной вставки ограничивают амплитуду перенапряжений.
Надземные участки городского рельсового транспорта
Ограничитель перенапряжений YH5W-42/120 на надземных участках контактной сети городского рельсового транспорта обеспечивает грозозащиту.
