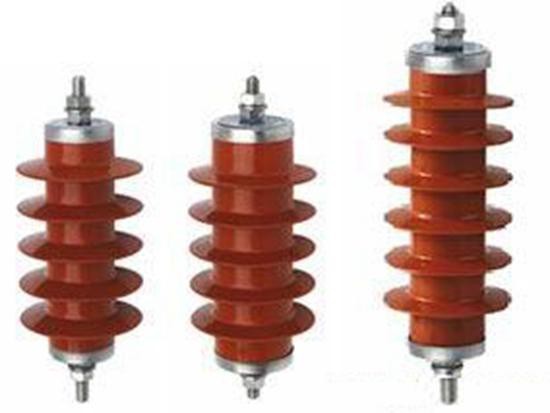

YH5W-42/140 Безискровой ограничитель перенапряжений на оксидах металлов
27,5 kV · остаточное напряжение ≤140 kV
Технические характеристики
| Модель | YH5W-42/140 |
|---|---|
| Стандарт | GB/T 11032 «Ограничители перенапряжений на оксидах металлов без искровых промежутков для цепей переменного тока» и технические условия системы тягового электроснабжения |
| Ном. напряжение | 42 kV (для системы 27,5 kV) |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | варисторы на оксидах металлов, композитная изоляционная покрышка |
| Монтаж | установка на оголовке опоры, на выводах подстанции и в зонах нейтральных вставок |
YH5W-42/140 — безискровой ограничитель перенапряжений на оксидах металлов с композитной покрышкой для систем 27,5 kV; остаточное напряжение при грозовом импульсе ≤140 kV. Основные технические параметры приведены в таблице ниже.
| Номинальное напряжение системы | 27.5kV |
| Номинальное напряжение ограничителя | 42kV |
| Длительно допустимое рабочее напряжение | 31.5kV |
| Опорное напряжение при постоянном токе 1 mA | ≥65kV |
| Остаточное напряжение при грозовом импульсе | ≤140kV |
| Остаточное напряжение при импульсе с крутым фронтом | ≤157kV |
| Остаточное напряжение при коммутационном импульсе | ≤119kV |
| Пропускная способность при прямоугольном импульсе 2 ms | 400A |
Эксплуатационные характеристики
Условия эксплуатации
Применяется для защиты контактной сети от грозовых и коммутационных перенапряжений, длительно работает под напряжением на открытом воздухе.
Механические характеристики
Композитная покрышка стойка к загрязнению и разрывам, корпус герметичен и защищён от влаги; воспринимает тяжение провода и ветровую нагрузку.
Электрические характеристики
Остаточное напряжение при номинальном токе разряда и пропускная способность при прямоугольном импульсе соответствуют требованиям GB/T 11032; исполнение с разъединителем автоматически отключается при повреждении.
Применение
Выводы подстанции
На выводах фидеров подстанции безискровой ограничитель на оксидах металлов YH5W-42/140 защищает от коммутационных перенапряжений.
Районы с частыми грозами
На оголовках опор в районах с частыми грозами безискровой ограничитель YH5W-42/140 отводит грозовые перенапряжения.
Зоны нейтральных вставок
По обе стороны нейтральной вставки безискровой ограничитель YH5W-42/140 ограничивает амплитуду перенапряжений.
Эстакадные участки городского транспорта
На эстакадных участках контактной сети городского рельсового транспорта безискровой ограничитель YH5W-42/140 обеспечивает грозозащиту.
