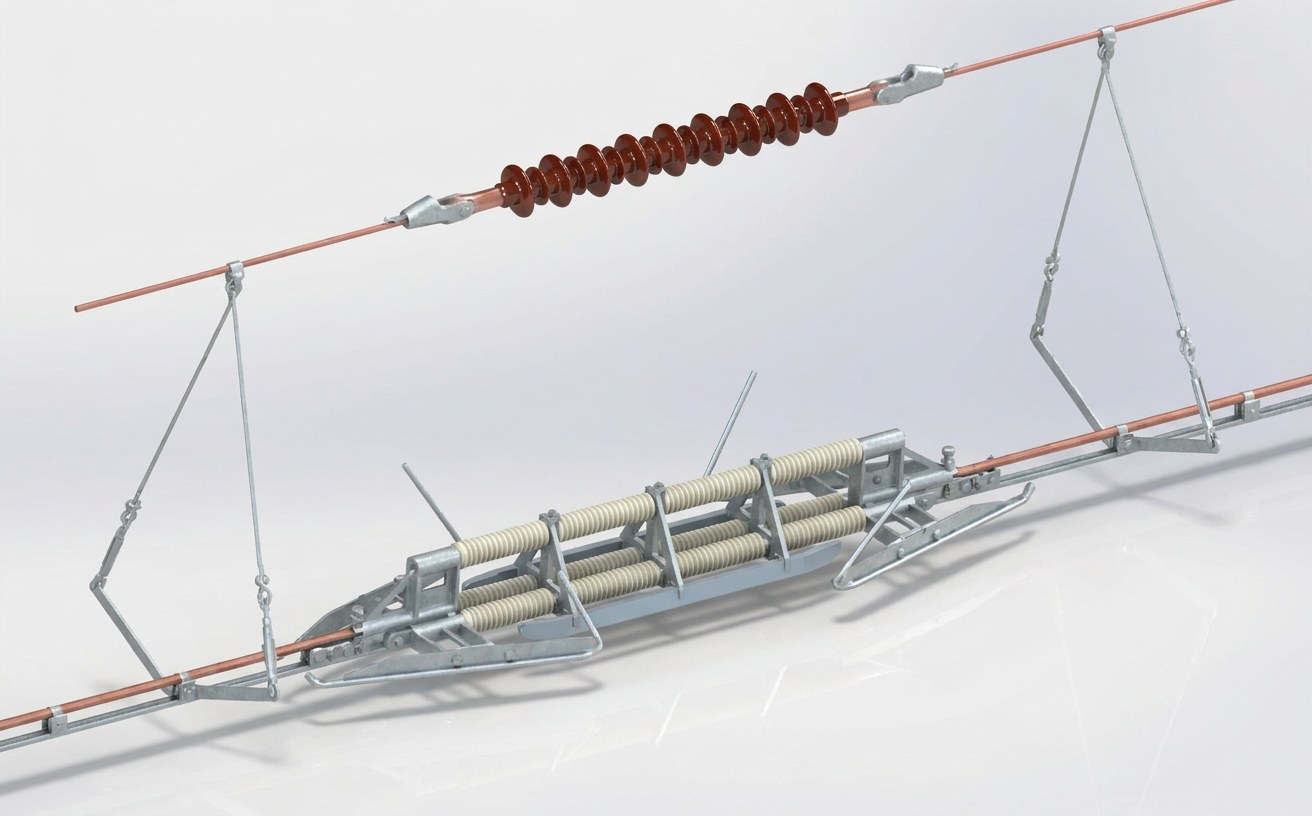

Изолятор нейтральной вставки XFXP-1.8T-2019 (25kV/≤160km/h)
Изолятор нейтральной вставки
Технические характеристики
| Модель | XFXP-1.8T-2019 |
|---|---|
| Чертёж № | CWLXP1.8T-19-00 |
| Стандарт | TB/T 3037-2002 «Изоляторы нейтральных вставок контактной сети электрифицированных железных дорог» |
| Ном. напряжение | 27.5kV (номинальное напряжение системы 25kV) |
| Конструктивная скорость | ≤160km/h (по расчёту на TB/T 3036-2016) |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | Высокопрочные изоляционные элементы, дугостойкая скользящая поверхность, соединительные детали из алюминиевого сплава |
| Монтаж | Последовательная установка в контактный провод в зоне нейтральной вставки, совместно с наземным устройством автоматического прохождения нейтральной вставки |
Изолятор нейтральной вставки для контактной сети электрифицированных железных дорог
Изолятор нейтральной вставки, исполнение 2019 года
Для участков электрического секционирования разных фаз контактной сети электрифицированных железных дорог
Особенности продукции
- Высококачественные композитные изолирующие материалы
- Рациональная конструкция, стабильная и надёжная работа
- Хорошее самоочищение, поверхность мало загрязняется
- Износостойкость и огнестойкость, стойкость к дуге и электрической эрозии
- Соответствие государственным стандартам
Область применения
- Контактная сеть электрифицированных железных дорог
- Участки электрического секционирования разных фаз
- Контактная сеть высокоскоростных железных дорог
Обзор продукции
Изолятор нейтральной вставки (исполнение 2019 года) производства ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) предназначен для контактной сети электрифицированных железных дорог и устанавливается на участках электрического секционирования разных фаз контактной сети 25kV; конструкция отработана, работа стабильна, изделие серийно применяется на многих железнодорожных линиях.
Технические особенности
- Работает как при автоматическом прохождении нейтральной вставки, так и при отключении питания на подвижном составе
- Облегчённая конструкция — малая дополнительная нагрузка на контактную сеть
- Надёжная изоляция разных фаз, высокий уровень изоляции разрыва
- Скользящая поверхность стойка к выгоранию дугой, большой срок службы
Применяемые стандарты и контроль качества
Продукция выпускается по TB/T 3037-2002 «Изоляторы нейтральных вставок контактной сети электрифицированных железных дорог» (действующий специальный стандарт на изоляторы нейтральных вставок; общие технические требования — по действующей редакции серии TB/T 2075): переходные участки скользящей поверхности плавные, износ равномерный, общая растягивающая нагрузка отвечает требованиям к натяжению контактной сети; все соединения надёжно защищены от самоотвинчивания и работают в условиях длительной вибрации. Изоляционное расстояние между фазами, испытательные напряжения промышленной частоты и импульсные напряжения соответствуют TB/T 3037-2002 и действующей редакции серии TB/T 2075, дугостойкость рассчитана на частые срабатывания при автоматическом прохождении нейтральной вставки. Компания имеет сертификат CRCC на железнодорожную продукцию и сертификат системы менеджмента качества ISO 9001; каждое изделие (каждую партию) отгружают после приёмо-сдаточных испытаний.
Условия эксплуатации и типовые области применения
Применяется на выходах тяговых подстанций и на постах секционирования в зонах нейтральных вставок, воспринимает разность напряжений разных фаз и частые дуговые воздействия при прохождении нейтральной вставки; диапазон рабочих температур от -40 °C до +70 °C. Типовые области применения: выходы тяговых подстанций, места соединения на постах секционирования, магистрали высокоскоростных железных дорог, затяжные подъёмы в горной местности.
Подбор и сервис
Компания выполняет проверочный расчёт при подборе изделия и изготавливает нестандартные исполнения по условиям линии и параметрам эксплуатации; продукция соответствует требованиям сертификации CRCC и системе менеджмента качества ISO 9001, ключевые показатели подтверждены приёмо-сдаточными и типовыми испытаниями. По вопросам подбора и цен обращайтесь по телефону 0375-6051688.
Эксплуатационные характеристики
Условия эксплуатации
Применяется на выходах тяговых подстанций и на постах секционирования в зонах нейтральных вставок, воспринимает разность напряжений разных фаз и частые дуговые воздействия при прохождении нейтральной вставки; диапазон рабочих температур от -40 °C до +70 °C.
Механические характеристики
Переходные участки скользящей поверхности плавные, износ равномерный, общая растягивающая нагрузка отвечает требованиям к натяжению контактной сети; все соединения надёжно защищены от самоотвинчивания и работают в условиях длительной вибрации.
Электрические характеристики
Изоляционное расстояние между фазами, испытательные напряжения промышленной частоты и импульсные напряжения соответствуют TB/T 3037-2002, дугостойкость рассчитана на частые срабатывания при автоматическом прохождении нейтральной вставки.
Применение
Выходы тяговых подстанций
В местах нейтральной вставки на выходе подстанции устанавливается изолятор нейтральной вставки (исполнение 2019 года), обеспечивающий изоляцию разных фаз между плечами питания.
Места соединения на постах секционирования
На постах секционирования изолятор нейтральной вставки (исполнение 2019 года) образует зону нейтральной вставки и обеспечивает безопасное переключение при межсекционном питании.
Скоростные и обычные магистрали
В зонах нейтральных вставок на скоростных и обычных магистралях применяется изолятор нейтральной вставки (исполнение 2019 года), который вместе с системой автоматического прохождения обеспечивает безостановочное движение поездов.
Затяжные подъёмы в горной местности
В зонах нейтральных вставок на тяжеловесных и горных линиях применяется изолятор нейтральной вставки (исполнение 2019 года): его дугостойкость отвечает условиям прохождения на малой скорости с большим током.
