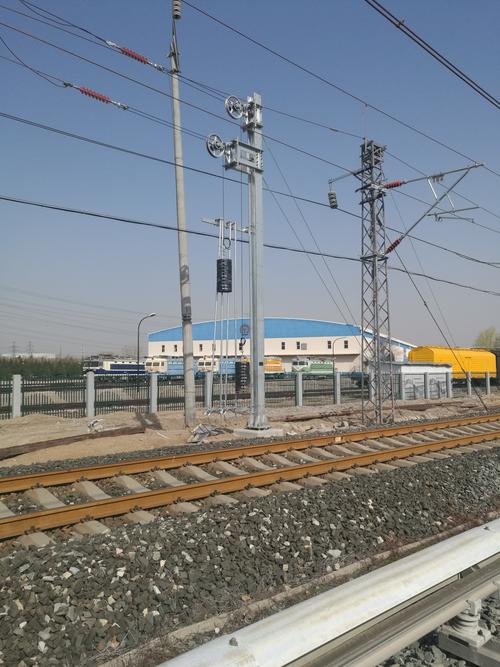

Gm350-250/15 Стальная анкерная опора с оттяжкой
Горячее цинкование · для сопряжений анкерных участков
Технические характеристики
| Модель | Gm350-250/15 |
|---|---|
| Стандарт | GB/T 25020, TB/T 2286 «Стальные опоры контактной сети электрифицированных железных дорог», серия стандартов |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | сталь Q235B/Q355B с горячим цинкованием, предварительно напряжённый бетон, алюминиевый сплав (для аварийного восстановления) |
| Монтаж | установка в грунт или на фундамент с фланцем, монтаж опоры целиком |
Gm обозначает стальную анкерную опору с оттяжкой, применяемую на сопряжениях анкерных участков, в местах анкеровки и в других точках, где требуется дополнительное крепление оттяжкой. В обозначении Gm350-250/15 числа 350-250 означают несущую способность опоры в разных направлениях (kN·m), 15 — высоту опоры (m). Изделие изготовляется по серии стандартов GB/T 25020, сталь Q235B/Q345 подвергается антикоррозионному горячему цинкованию.
| Типоразмер | Gm350-250/15 |
| Расшифровка обозначения | Gm — стальная анкерная опора с оттяжкой; 350-250 — несущая способность в разных направлениях (kN·m); 15 — высота (m) |
| Несущая способность опоры | 350-250 kN·m (в разных направлениях) |
| Высота опоры | 15 m |
| Стандарт | серия GB/T 25020 |
| Основной материал | сталь класса Q235B или Q345 |
| Антикоррозионное покрытие | горячее цинкование; при толщине ≥5 mm масса цинкового покрытия ≥610 g/m² |
| Назначение | анкерная опора, требующая дополнительного крепления оттяжкой (сопряжения анкерных участков, места анкеровки) |
Эксплуатационные характеристики
Условия эксплуатации
Применяется для поддерживающих конструкций контактной сети на перегонах и станциях, воспринимает нагрузки от подвески, ветра и гололёда.
Механические характеристики
Нормативный изгибающий момент соответствует классам TB/T 2286, срок службы горячецинкового покрытия ≥30 лет; трещиностойкость бетонных опор подтверждена типовыми испытаниями.
Электрические характеристики
Оснащается клеммой заземления и обеспечивает требования к заземлению опоры и защите от блуждающих токов.
Применение
Перегон главного пути
Стальные анкерные опоры с оттяжкой Gm350-250/15 на перегоне главного пути расставляются по пролётам и нагрузкам.
Горловина станции
На многопутных участках станции стальные анкерные опоры с оттяжкой Gm350-250/15 применяются совместно с жёсткими ригелями.
Аварийное восстановление
При повреждении опор стихией алюминиевые аварийные стальные анкерные опоры с оттяжкой Gm350-250/15 позволяют быстро восстановить электроснабжение.
Коррозионная среда
В прибрежной коррозионной среде для стальных анкерных опор с оттяжкой Gm350-250/15 применяется утолщённое горячецинковое покрытие.
