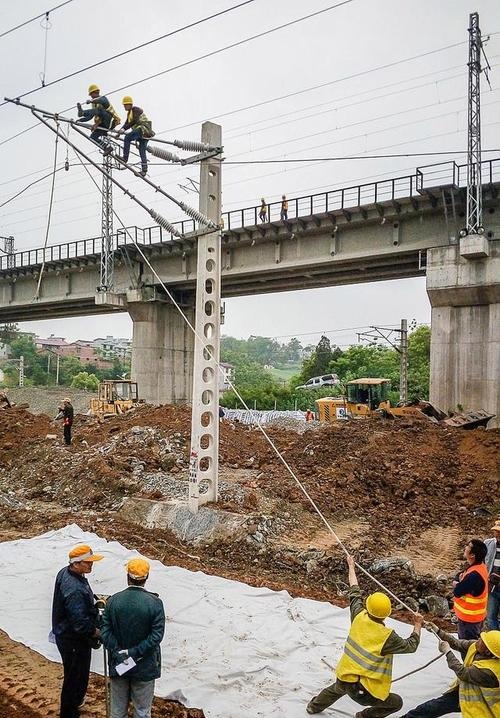

Предварительно напряжённые железобетонные опоры серии H с поперечными раскосами
TB/T 2286, бетон C50 предварительно напряжённый
Технические характеристики
| Модель | серия H |
|---|---|
| Стандарт | серии стандартов GB/T 25020, TB/T 2286 «Стальные опоры контактной сети электрифицированных железных дорог» |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | Сталь Q235B/Q355B горячего цинкования, предварительно напряжённый бетон, алюминиевый сплав (для аварийного восстановления) |
| Монтаж | Установка в грунт или на фланцевый фундамент, монтаж опоры целиком |
Предварительно напряжённые железобетонные опоры с поперечными раскосами (H-образного типа) дешевле и обладают хорошими изоляционными свойствами, поэтому очень распространены на линиях обычной скорости. Изделия проектируются и выпускаются по отраслевой серии стандартов TB/T 2286, класс бетона не ниже C50. Буква H в обозначении указывает на железобетонную опору с поперечными раскосами, цифры последовательно означают несущую способность опоры (kN·m), высоту над уровнем земли и глубину заделки (m); часть опор устанавливается на стаканный фундамент (знаменатель в обозначении 1,5) или на фланцевый фундамент.
| Типовые типоразмеры | Несущая способность (kN·m) | Высота над землёй (m) | Глубина заделки (m) | Примечание |
|---|---|---|---|---|
| H60/8.7+3.0 | 60 | 8.7 | 3.0 | Один из базовых распространённых типоразмеров |
| H78/8.7+3.0 | 78 | 8.7 | 3.0 | Несколько большая несущая способность |
| H170-250/12+3.5 | 170 | 12 | 3.5 | Опора большой несущей способности и высоты |
| Применяемый стандарт | серия TB/T 2286 |
| Конструктивный тип | с поперечными раскосами (H-образный) |
| Класс бетона | не ниже C50 |
| Тип фундамента | стаканный (знаменатель 1,5) или фланцевый |
| Область применения | поддерживающие устройства контактной сети линий обычной скорости |
Эксплуатационные характеристики
Условия эксплуатации
Применяется в поддерживающих конструкциях контактной сети на перегонах и станциях, воспринимает нагрузку от подвески, ветровую и гололёдную нагрузку.
Механические характеристики
Нормативный изгибающий момент соответствует классам серии TB/T 2286, срок службы горячего цинкового покрытия ≥30 лет; трещиностойкость железобетонных опор подтверждена типовыми испытаниями.
Электрические характеристики
Комплектуется заземляющим выводом и отвечает требованиям заземления опор и защиты от блуждающих токов.
Применение
Перегон главного пути
На перегоне главного пути предварительно напряжённые железобетонные опоры серии H с поперечными раскосами расставляют по пролётам и нагрузкам.
Горловина станции
В многопутной зоне станции предварительно напряжённые железобетонные опоры серии H с поперечными раскосами работают совместно с жёсткими ригелями.
Аварийное восстановление
При сломе опоры стихией алюминиевые аварийные опоры серии H быстро восстанавливают электроснабжение.
Коррозионная среда
В приморской коррозионной среде для опор серии H применяют утолщённое горячее цинковое покрытие.
