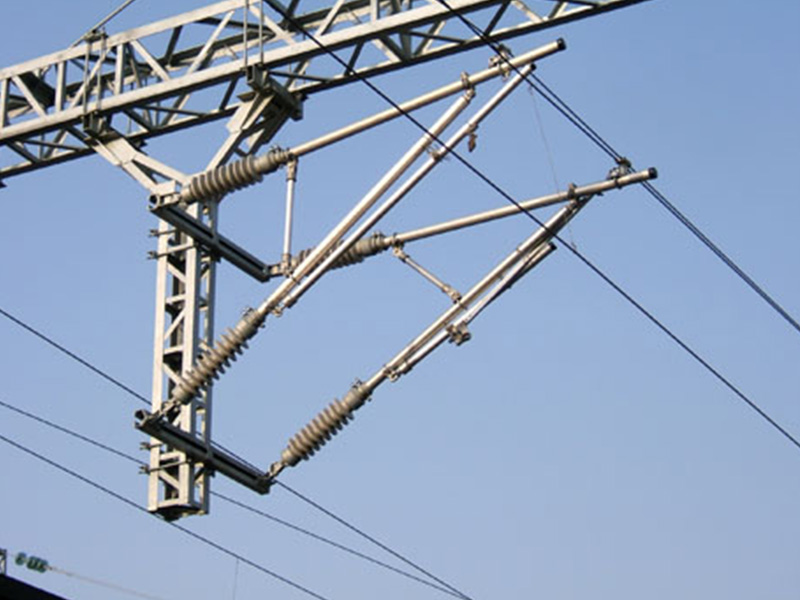

Решётчатая стальная опора серии G
GB/T 25020, горячее цинкование, Q235B/Q345
Технические характеристики
| Модель | Серия G, серия мостовых опор с прямыми стойками Gq (25 сертифицированных типоразмеров) |
|---|---|
| Стандарт | GB/T 25020, TB/T 2286 «Стальные опоры контактной сети электрифицированных железных дорог», серия стандартов |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | Сталь Q235B/Q355B горячего цинкования, предварительно напряжённый железобетон, алюминиевый сплав (аварийный ремонт) |
| Монтаж | Прямая заделка в грунт или фланцевое основание, монтаж цельной опоры краном |
Решётчатые стальные опоры обладают высокой прочностью и стойкостью к ударам и широко применяются на главных путях, станциях и других участках, где требуется большая несущая способность. Продукция проектируется и изготавливается по государственному стандарту серии GB/T 25020; буква G в обозначении указывает на решётчатую стальную опору, цифры последовательно обозначают несущую способность опоры (kN·m) и её высоту (m). Обычно применяется сталь класса Q235B или Q345, защита — горячее цинкование (при толщине ≥5mm масса покрытия ≥610g/m²).
| Основные типоразмеры | Несущая способность (kN·m) | Высота опоры (m) | Примечание |
|---|---|---|---|
| G50/9.5 | 50 | 9.5 | Опора малой несущей способности и небольшой высоты |
| G150/13 | 150 | 13 | Средние несущая способность и высота, широкое применение |
| G200/15 | 200 | 15 | Большая несущая способность и высота, для участков с повышенными нагрузками |
Охват сертифицированных типоразмеров
Сертификация охватывает 25 типоразмеров: опоры пути серии G (несущая способность 150~750kN·m, высота 13/15/20m) и мостовые опоры с прямыми стойками серии Gq (несущая способность 80~200kN·m, высота 9~12.5m).
Серия G (14 типоразмеров): G150/13, G200/13, G200/15, G250/13, G250/15, G300/15, G350/15, G400/15, G450/15, G500/15, G550/15, G600/15, G650/20, G750/20
Серия Gq (11 типоразмеров): Gq80/9, Gq100/9, Gq120/9, Gq100/11.5, Gq120/11.5, Gq100/12, Gq120/12, Gq200/12, Gq100/12.5, Gq120/12.5, Gq200/12.5
| Применяемый стандарт | Серия GB/T 25020 |
| Тип конструкции | Решётчатый (также выпускаются опоры из квадратной стальной трубы, кольцевой стальной трубы и H-образного профиля) |
| Основной материал | Сталь класса Q235B или Q345 |
| Требования к антикоррозионной защите | Горячее цинкование: при толщине ≥5mm масса покрытия ≥610g/m² |
| Прочие префиксы обозначений | Gs (опора с консолями для двух путей), Gz (узкая стальная опора), Gq (мостовая стальная опора с прямыми стойками для мостовых участков) и др. |
| Область применения | Главные пути, станции и другие участки, где требуется большая несущая способность |
Эксплуатационные характеристики
Условия эксплуатации
Применяется в поддерживающих конструкциях контактной сети перегонов и станций, воспринимает нагрузки от подвески, ветра и гололёда.
Механические характеристики
Нормативный проверочный изгибающий момент соответствует классам TB/T 2286, срок службы горячецинкового покрытия ≥30 лет; трещиностойкость железобетонных опор подтверждена типовыми испытаниями.
Электрические характеристики
Оснащается клеммой заземления и отвечает требованиям заземления опор и защиты от блуждающих токов.
Применение
Перегоны главного пути
На перегонах главного пути решётчатые стальные опоры серии G расставляются по пролётам и нагрузкам.
Горловины станций
На многопутных участках станций решётчатые стальные опоры серии G применяются совместно с жёсткими ригелями.
Аварийный ремонт
При обрыве опор из-за стихийных бедствий аварийные решётчатые стальные опоры серии G из алюминиевого сплава позволяют быстро восстановить электроснабжение.
Коррозионная среда
В прибрежной коррозионной среде для решётчатых стальных опор серии G применяется утолщённое горячецинковое покрытие.
