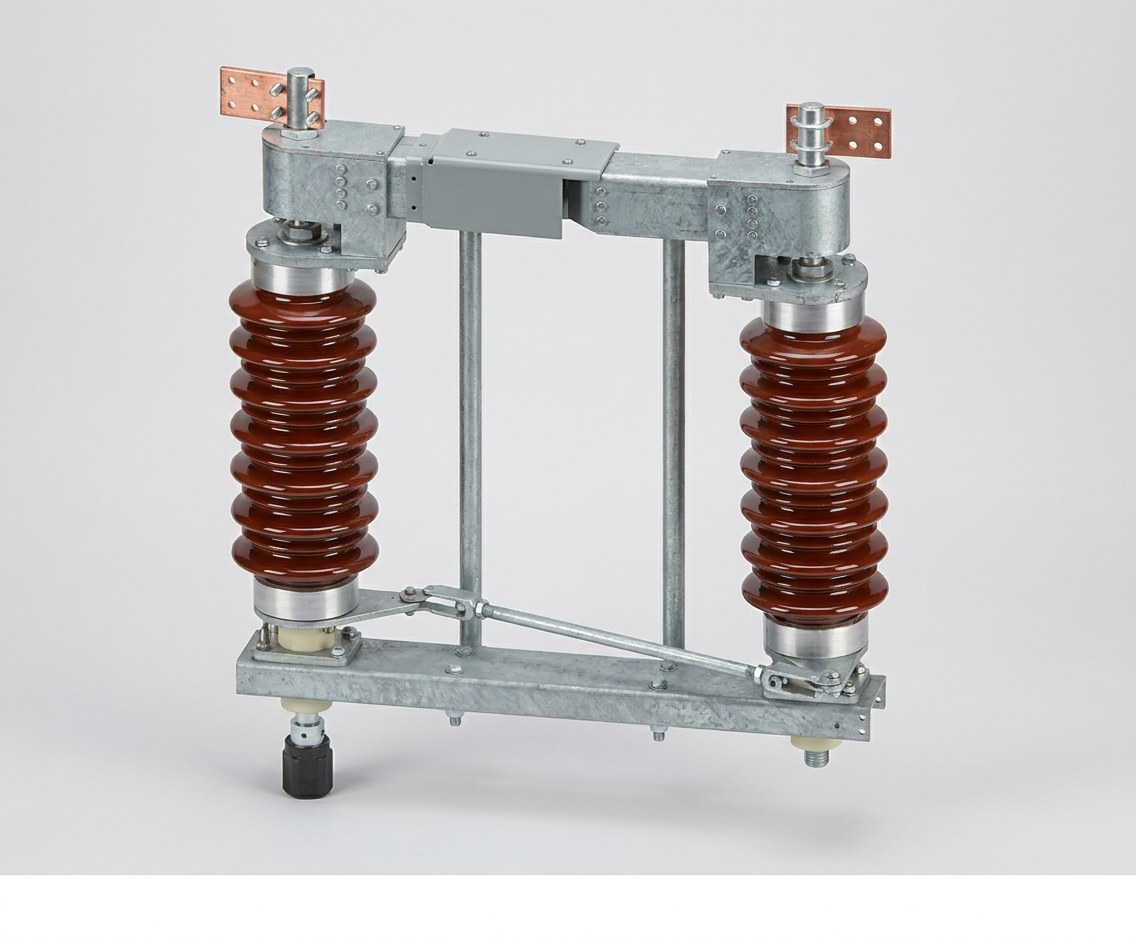

Разъединитель 27.5kV — ключевое оборудование тяговых подстанций и контактной сети электрифицированных железных дорог, обеспечивающее электрическое разъединение и выполнение переключений. Его состояние напрямую определяет надёжность тягового электроснабжения и безопасность движения поездов. При длительной эксплуатации под открытым небом контакты разъединителя окисляются и загрязняются, детали привода постепенно изнашиваются, а поверхность изоляторов накапливает загрязнение. Если регламентное обслуживание не выполняется, это постепенно приводит к перегреву контактов, неполному включению и отключению, а в тяжёлых случаях — к перекрытию изоляции. В настоящей статье на основе общепринятой практики предприятий железнодорожной контактной сети систематизированы основные направления технического обслуживания и ремонта разъединителей 27.5kV и подходы к оценке их состояния; материал предназначен для дистанций электроснабжения, эксплуатирующих организаций и технических специалистов. Следует особо подчеркнуть, что приведённые ниже периодичность ремонта и критериальные значения должны приниматься в соответствии с регламентами эксплуатирующей организации и техническими условиями на изделие; механически переносить их на конкретную линию и конкретное оборудование недопустимо.
Классификация работ: повседневный осмотр, периодический ремонт и ремонт по состоянию
В соответствии с действующим подходом к управлению оборудованием в системе тягового электроснабжения техническое обслуживание разъединителя 27.5kV обычно делится на три уровня. Эти уровни дополняют друг друга и в совокупности образуют целостную систему управления техническим состоянием оборудования.
- Повседневный осмотр: регулярные проверки, выполняемые эксплуатационным персоналом при обходе или по данным телемеханики. Основное внимание уделяется внешнему виду оборудования, отсутствию аномального нагрева и изменения окраски контактов, целостности изоляторов и следам разрядов, а также коррозии и заеданию приводного механизма. Выявленные отклонения следует своевременно регистрировать и включать в процесс управления дефектами с отслеживанием до полного устранения.
- Периодический ремонт: плановые работы по регламенту эксплуатирующей организации, как правило выполняемые в технологическое окно с отключением напряжения. В их состав входят осмотр и очистка контактов, измерение сопротивления токоведущего контура, смазка и регулировка передаточного механизма, подтяжка крепежа. Конкретная периодичность и перечень работ определяются регламентом, утверждённым эксплуатирующей организацией.
- Ремонт по состоянию: метод, при котором решение о ремонте принимается после оценки состояния оборудования по данным мониторинга, испытаний под напряжением и записей осмотров и ремонтов. Такой подход позволяет избежать как излишних ремонтов, так и эксплуатации без обслуживания, характерных для жёстких циклов. Концепция ремонта по состоянию в последние годы постепенно внедряется в системе тягового электроснабжения: график работ определяется фактическим состоянием оборудования, а не календарём.
Независимо от выбранного метода ремонта перед началом работ необходимо строго выполнить мероприятия по безопасности: снять напряжение, проверить его отсутствие и установить заземление. По завершении работ оформляется приёмка, и подача напряжения разрешается только после подтверждения готовности оборудования.
Осмотр и очистка контактов: удаление оксидов и нанесение токопроводящей смазки
Контакты — основной элемент, через который разъединитель пропускает рабочий ток, и одновременно наиболее трудоёмкий участок работ при обслуживании разъединителя 27.5kV, требующий наибольшей тщательности. При эксплуатации на открытом воздухе на поверхности контактов образуется оксидная плёнка, оседают пыль и соли, что увеличивает переходное сопротивление и вызывает нагрев под нагрузкой. При осмотре и очистке контактов следует обращать внимание на следующие операции:
- Удаление оксидов: оксидную плёнку и следы незначительного подгара на контактных поверхностях контактных пальцев и контактных оснований следует аккуратно зачищать мелкой шлифовальной шкуркой или специальным инструментом в направлении контактной поверхности, после чего протереть чистой ветошью. При зачистке недопустимо повреждать покрытие и изменять геометрию контактной поверхности. Для контактов с сильным подгаром, заметными наплывами металла или отслоением покрытия возможность замены оценивается по техническим условиям на изделие.
- Нанесение токопроводящей смазки: после очистки контактных поверхностей наносится тонкий равномерный слой электропроводящей пасты (токопроводящей смазки), улучшающей состояние контакта и предотвращающей повторное окисление. Слой должен быть умеренным: избыточная толщина может снизить контактное давление и ухудшить теплоотвод. Конкретные требования к нанесению определяются техническими условиями на изделие.
- Проверка контактного давления и положения контакта: проверяют пружины контактных пальцев на усталость, коррозию и излом, а также центровку положения контакта после включения и соответствие глубины контакта требованиям. Взаимное положение двух контактов и раствор после отключения (то есть расстояние между контактами разъединителя 27.5kV) напрямую влияют на характеристики включения и отключения и на безопасность изоляции; при регулировке следует руководствоваться состоянием, установленным инструкцией и техническими условиями на изделие.
При осмотре контактов следует одновременно обращать внимание на следы изменения окраски вблизи контактов, вызванные аномальным нагревом. Такие следы обычно служат наглядным признаком неудовлетворительного контакта и подтверждают результаты измерения сопротивления токоведущего контура.
Измерение сопротивления токоведущего контура: сравнение с заводскими фактическими значениями
Сопротивление токоведущего контура — важный показатель состояния токоведущей цепи разъединителя. При ремонте его обычно измеряют в включённом положении прибором, реализующим метод падения напряжения на постоянном токе, охватывая всю токоведущую цепь. Необходимо подчеркнуть, что универсального фиксированного значения, пригодного для любого случая, не существует. Правильный подход состоит в сравнении с заводскими фактическими значениями и техническими условиями на изделие:
- Если результат измерения не имеет заметного увеличения по сравнению с заводским фактическим значением и хорошо сбалансирован между полюсами, состояние токоведущей цепи считается нормальным.
- Если измеренное значение заметно превышает заводское, следует сначала исключить факторы измерительной цепи — неудовлетворительный контакт измерительных зажимов и проводов, — а затем проверить окисление контактных поверхностей, снижение давления контактных пальцев и ослабление крепежа в местах электрических соединений.
- Если после очистки контактов и подтяжки соединений повторное измерение всё ещё показывает заметное превышение, решение принимается по совокупности записей о нагреве за предыдущие периоды и результатов внешнего осмотра; при необходимости контактный узел заменяют или согласуют порядок действий с изготовителем.
Таким образом, так называемая норма сопротивления токоведущего контура разъединителя 27.5kV понимается правильно так: критерий для каждого аппарата берётся из его собственного протокола заводских испытаний, а принцип оценки — из регламента эксплуатирующей организации и технических условий на изделие. Эксплуатирующим организациям рекомендуется вести по каждому аппарату учётный журнал измерений, фиксируя результаты и температуру окружающей среды при каждом измерении: сравнение тенденций по времени позволяет своевременно выявить ранние признаки деградации токоведущей цепи и служит важной информационной основой для перехода к ремонту по состоянию.
Проверка привода и блокировок: полное включение и отключение, надёжная работа механизма
Надёжность включения и отключения разъединителя зависит от исправного состояния передаточного механизма и привода. При ремонте выполняют пробные операции вручную или от электропривода, проверяя по пунктам следующее:
- Полнота включения и отключения: после включения контакты должны войти в соприкосновение полностью, без неплотного контакта; после отключения должен быть достигнут нормированный раствор и достаточный изоляционный промежуток между контактами. Положение, показываемое указателем, должно соответствовать фактическому состоянию контактов.
- Гибкость привода: все вращающиеся узлы механизма должны быть хорошо смазаны и не заедать, момент оперирования — нормальным, без рывков. Цепи управления электроприводом должны срабатывать правильно, вспомогательные контакты — надёжно переключаться, путевые выключатели — срабатывать точно.
- Надёжность блокировок: механическая и электрическая блокировки должны действовать правильно и надёжно предотвращать ошибочные операции, в том числе ошибочное отключение и включение под нагрузкой. Испытание блокировок следует подтверждать по каждому пункту при приёмке ремонта; заменять испытание оценкой «на ощупь» недопустимо.
- Затяжка соединений: штыри и болты тяг привода, рычагов, основания должны быть в комплекте и затянуты, шплинты — целыми и на месте, сварные швы — без трещин, а износ подшипников и втулок — в допустимых пределах.
Очистка изоляции, управление уровнем загрязнения и проверка выводов и заземления
Изоляционные свойства — вторая важнейшая составляющая безопасной эксплуатации разъединителя 27.5kV. Загрязнение поверхности наружных изоляторов в сырую погоду — при тумане, росе, дожде и снеге — может вызвать перекрытие по загрязнённой поверхности, поэтому очистку разъединителей необходимо планировать с учётом уровня загрязнения.
- Очистка изоляционных деталей: сухой ветошью или разрешённым регламентом способом удаляют загрязнение с поверхности фарфоровых и полимерных изоляторов, проверяют отсутствие повреждений, трещин, старения, меления и следов электрической эрозии на юбках. Периодичность очистки определяется эксплуатирующей организацией исходя из местного уровня загрязнения и опыта эксплуатации.
- Управление уровнем загрязнения: степень атмосферного загрязнения на разных участках существенно различается. На участках с сильным загрязнением осмотры и очистку разъединителей следует проводить чаще, а при необходимости согласовывать с эксплуатирующей организацией выбор изоляционной конфигурации, соответствующей условиям загрязнения.
- Проверка выводов и заземления: проверяют затяжку зажимов выводов и отсутствие обрывов и расплёток проводов, надлежащую стрелу провеса выводов и соблюдение расстояний до земли и до соседних фаз. Заземляющие соединения должны быть выполнены полностью, затянуты, без сильной коррозии, а цепь заземления — иметь хорошую проводимость. Заземление выглядит неприметно, но именно оно обеспечивает безопасность людей и оборудования, поэтому его нельзя пропускать ни при каком ремонте.
Часто задаваемые вопросы
Как часто обслуживают разъединитель 27.5kV?
Единого ответа на этот вопрос нет. Периодичность следует принимать по регламенту эксплуатирующей организации и техническим условиям на изделие, динамически корректируя её с учётом уровня загрязнения линии, местных климатических условий, частоты оперирования и истории дефектов. Организации, внедрившие ремонт по состоянию, определяют сроки работ по результатам оценки состояния, а не по жёсткому календарному циклу.
Какое сопротивление токоведущего контура считается допустимым? Существует ли конкретное нормированное значение для разъединителя 27.5kV?
Конструкция изделий разных типов и разных изготовителей существенно различается, поэтому универсального фиксированного критерия не существует. Правильный подход — сравнение с фактическим значением из протокола заводских испытаний данного аппарата: если измеренное значение заметно не увеличилось и полюса сбалансированы, состояние считается нормальным. Конкретный принцип оценки определяется регламентом эксплуатирующей организации и техническими условиями на изделие. При заметном увеличении значений следует найти причину и подтвердить результат повторным измерением.
Что делать, если после отключения расстояние между контактами мало?
Недостаточный раствор между контактами после отключения обычно связан с неверной регулировкой передаточного механизма, износом деталей или погрешностью монтажа. Следует снять напряжение, проверить передаточные звенья и заново отрегулировать рычаги и тяги способом, указанным в инструкции по эксплуатации, чтобы раствор и состояние контакта при включении одновременно удовлетворяли техническим условиям. После регулировки выполняют пробные операции включения и отключения и подтверждают правильность действия блокировок.
Почему нагреваются и изменяют цвет контакты и что с этим делать?
Обычные причины — окисление и загрязнение контактных поверхностей, снижение давления пружин контактных пальцев, смещение положения контакта и ослабление крепежа соединений. Порядок действий: снять напряжение, очистить контактные поверхности и нанести токопроводящую смазку согласно техническим условиям, проверить и заменить утратившие упругость пружины, подтянуть соединения. После этого измеряют сопротивление токоведущего контура и сравнивают его с заводским фактическим значением; ввод в работу допускается только после подтверждения восстановления нормального состояния токоведущей цепи.
Регламентное техническое обслуживание и ремонт — основа продления срока службы разъединителя 27.5kV и обеспечения надёжности тягового электроснабжения. Эксплуатирующим организациям рекомендуется опираться на Правила технического обслуживания контактной сети (энциклопедия) и, сочетая их с концепцией ремонта по состоянию (энциклопедия), выстроить журнальную систему управления оборудованием, при которой каждый ремонт имеет обоснование и документальное подтверждение. ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) — сертифицированный по CRCC изготовитель разъединителей контактной сети; серия высоковольтных разъединителей охватывает различные способы установки и оперирования в системах тягового электроснабжения переменного тока 27.5kV и позволяет предоставить эксплуатирующим организациям подбор типоразмеров, техническую документацию и поддержку при ремонте. Дополнительную информацию можно получить на официальном сайте.
