Аннотация
Настоящий атлас системно обобщает иллюстративные материалы по наиболее распространённым компонентам контактной сети метрополитена. Материал сгруппирован по трём разделам — изоляторы и ограничители перенапряжений, жёсткая подвеска, гибкая подвеска — и в совокупности включает 20 иллюстраций / более 80 компонентов. Каждая иллюстрация сопровождается фотографией натурного образца и таблицей с графами «наименование / тип / примечание». Атлас может использоваться при ремонте и обслуживании контактной сети, при заготовке и изготовлении элементов, при инвентаризации склада, при обучении и вводе в должность новых сотрудников, а также как вспомогательный материал для приёмки компонентов на проектных участках.
Ключевые слова: контактная сеть метрополитена; распознавание компонентов; изолятор; ограничитель перенапряжений; жёсткая подвеска; гибкая подвеска; фиксатор; зажим струны; установочное кольцо; подвесной ролик
I. Иллюстрации изоляторов и ограничителей перенапряжений (INSULATOR & ARRESTER)
Связанная продукция: изоляторы · ограничители перенапряжений · опорные устройства
стержневой типа JA стержневой типа JB анкерный изолятор шина обратного тока штыревой изолятор стержневой типа SA ограничитель перенапряжений

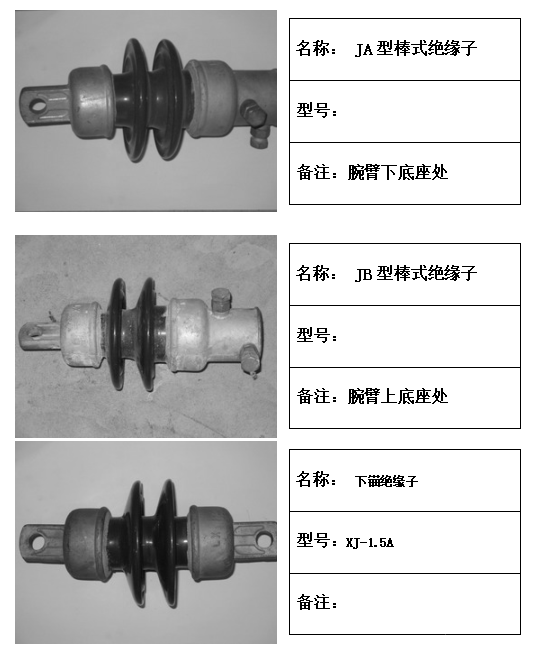

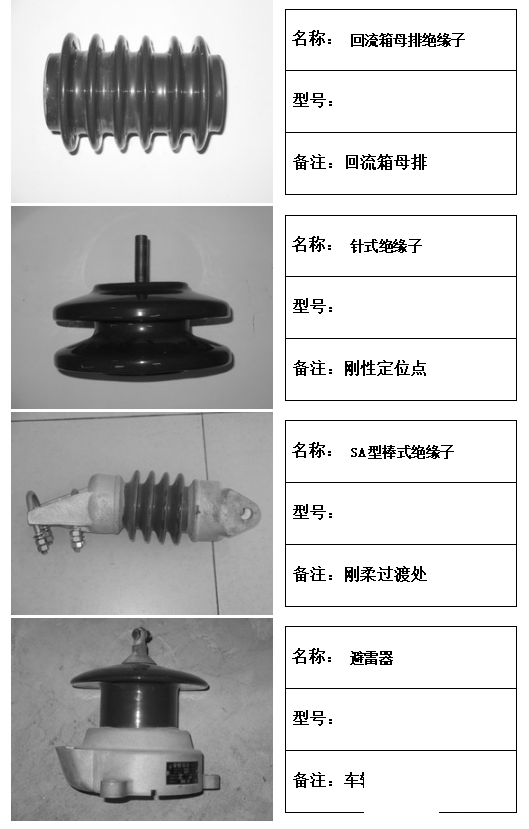

Ключевые положения: на рисунках обобщены 7 видов изоляторов и ограничителей перенапряжений, применяемых в контактной сети метрополитена: стержневой изолятор типа JA (нижнее основание консоли), стержневой изолятор типа JB (верхнее основание консоли), анкерный изолятор (тип XJ-1.5A), изолятор шины обратного тока, штыревой изолятор (точка жёсткой фиксации), стержневой изолятор типа SA (место перехода от жёсткой подвески к гибкой) и ограничитель перенапряжений для депо. Каждая позиция соответствует на объекте определённому месту установки и выполняет свою функцию электрического разделения, поэтому при ремонте можно быстро определить элемент, сопоставив его заводскую табличку с графами «наименование → тип → примечание».
II. Иллюстрации компонентов жёсткой подвески (RIGID CATENARY)
Связанная продукция: соединения и крепёж · электрические соединения · опорные устройства
опорная планка зажима заземления болт с T-образной головкой электрический соединительный зажим фиксирующий зажим токоведущей шины силиконовая поперечная распорка зажим средней анкеровки химический анкер анкеровка грозозащитного троса

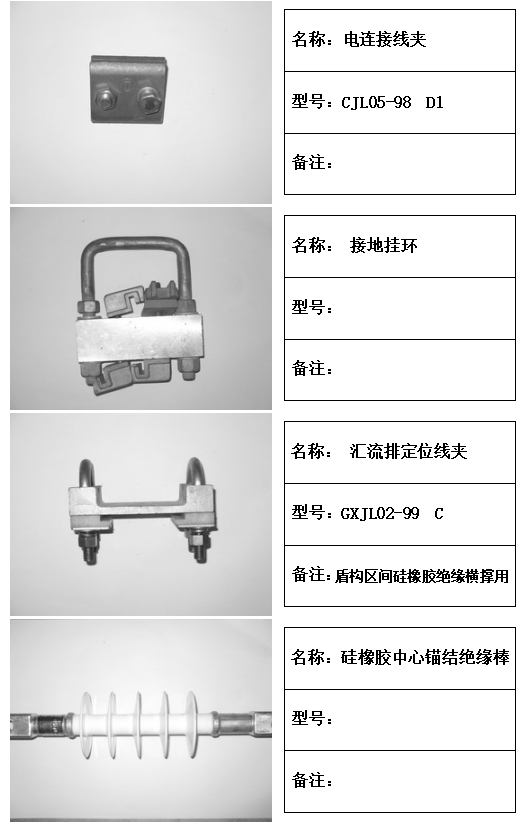

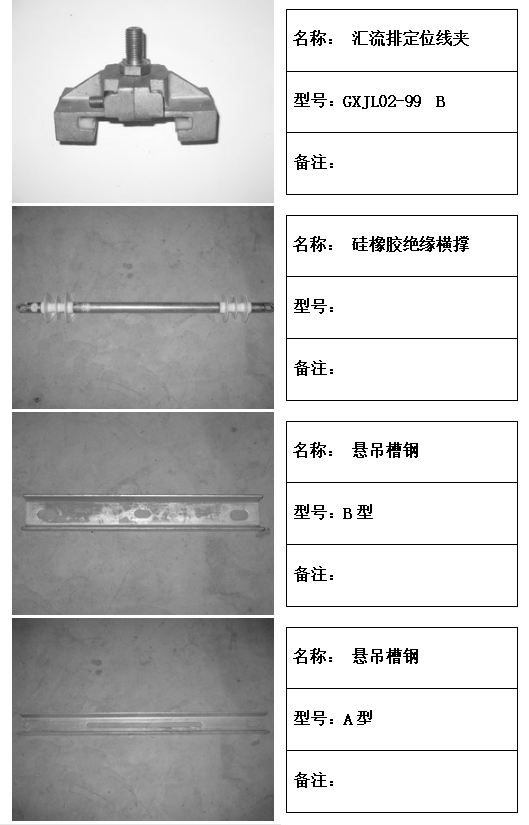

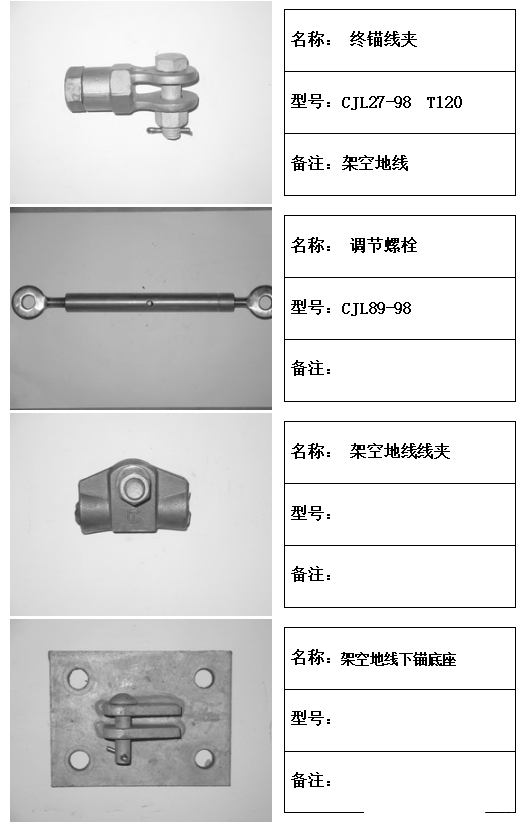

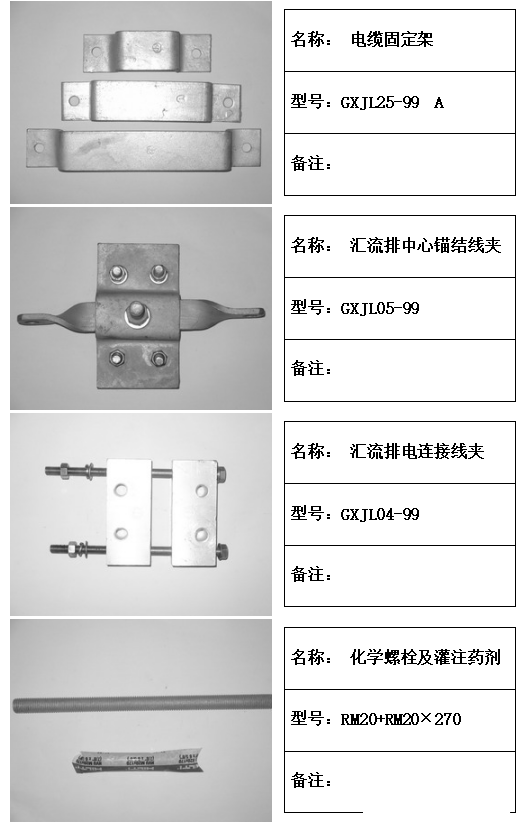

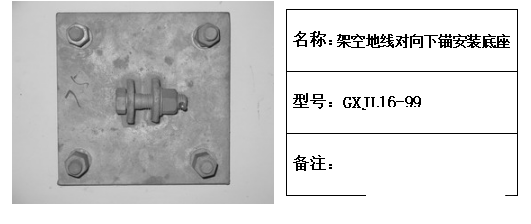

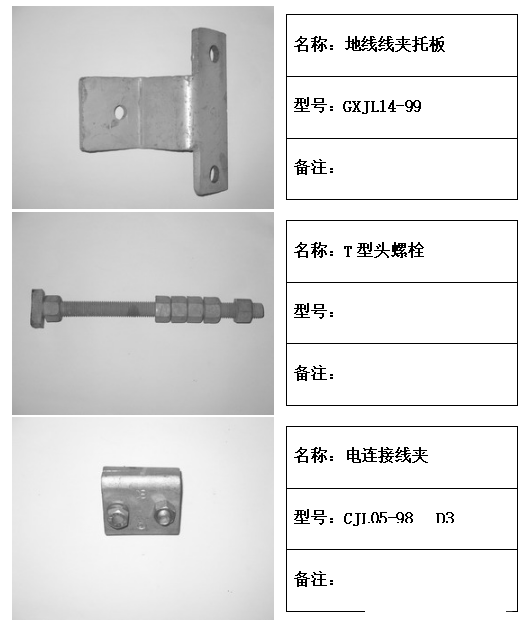

Ключевые положения: компоненты жёсткой подвески в основном применяются в системе контактной сети с токоведущей шиной в тоннелях метрополитена. К ним относятся: опорная планка зажима заземления (GXJL14-99), болт с T-образной головкой, электрические соединительные зажимы (CJL05-98 D3/D1, CJL04-98 Z), петля заземления, фиксирующий зажим токоведущей шины (GXJL02-99 B/C), силиконовый изолирующий стержень средней анкеровки, силиконовая изолирующая поперечная распорка, подвесной швеллер (тип B / тип A), кронштейн крепления провода (GXJL25-99 A), зажим средней анкеровки токоведущей шины (GXJL05-99), электрический соединительный зажим токоведущей шины (GXJL04-99), химический анкер (RM20×270), концевой анкерный зажим (CJL27-98 T120), регулировочный болт (CJL89-98), зажим грозозащитного троса, основание анкеровки грозозащитного троса, основание встречной анкеровки (GXJL16-99) — всего более 20 позиций.
III. Иллюстрации компонентов гибкой подвески (FLEXIBLE CATENARY)
Связанная продукция: контактная подвеска · фиксирующие устройства · компенсаторы · электрические соединения
зажим струны фиксатор установочное кольцо сдвоенная планка анкерный зажим электрический соединительный зажим штанга груза подвесной ролик

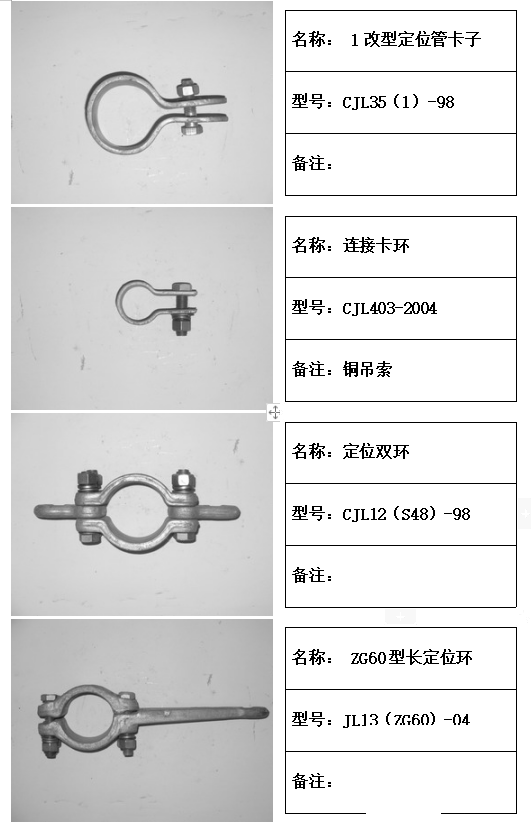

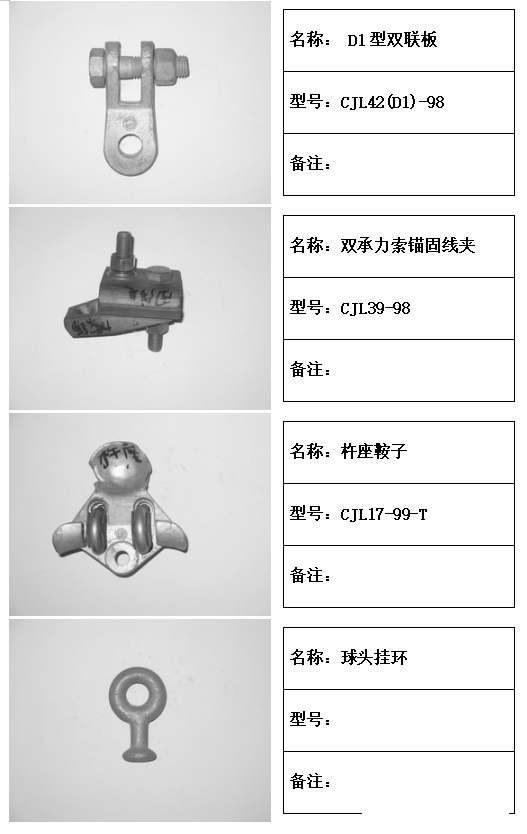

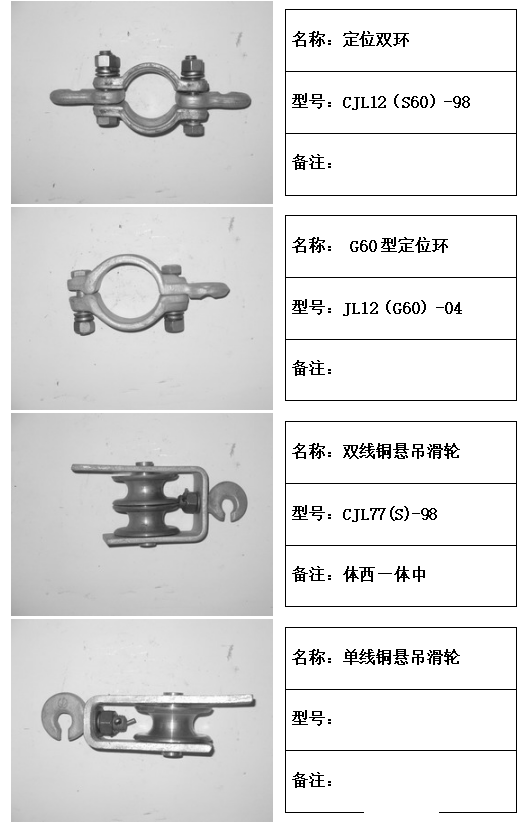

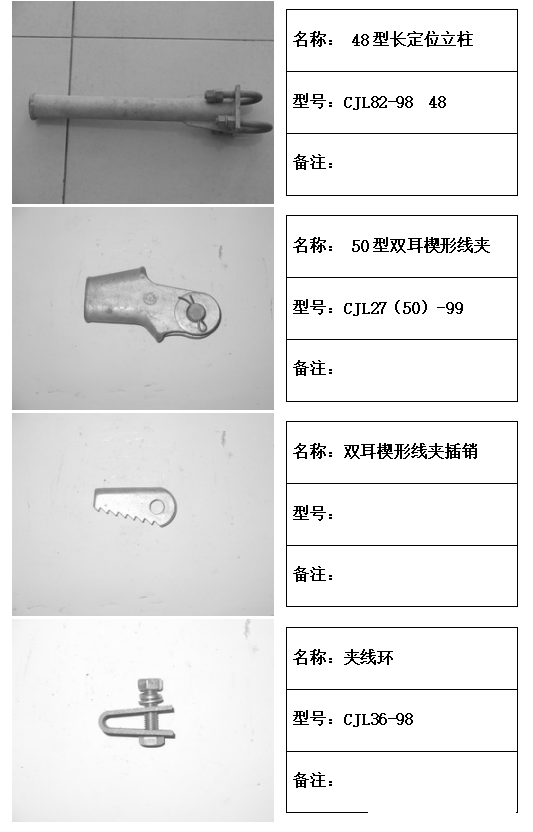

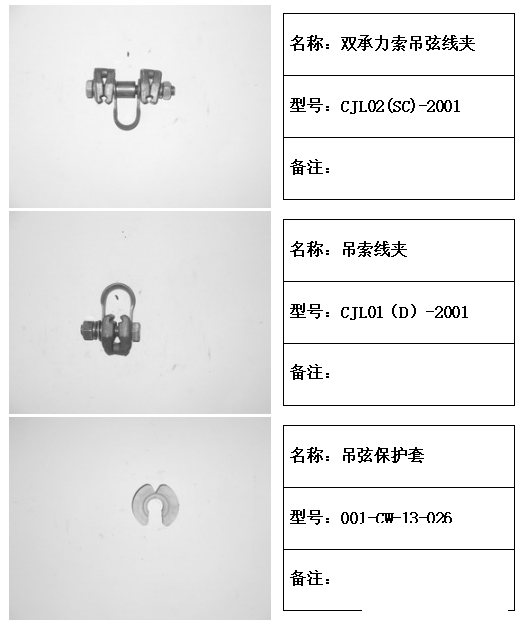

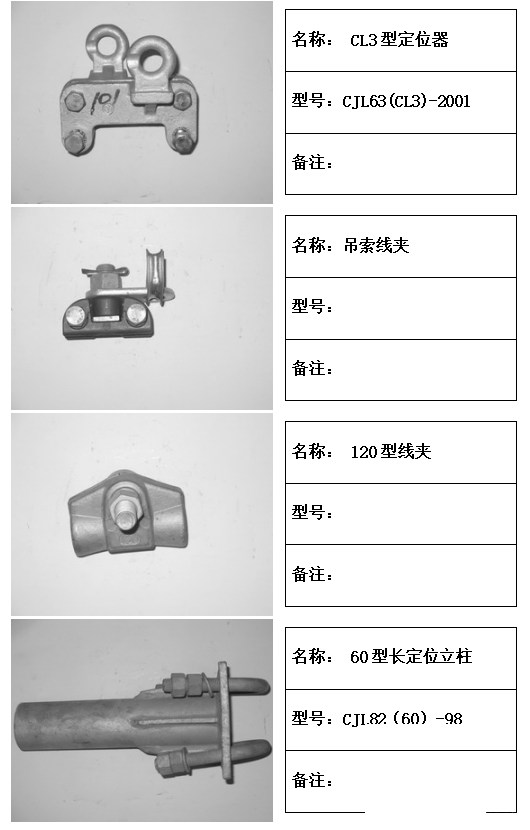

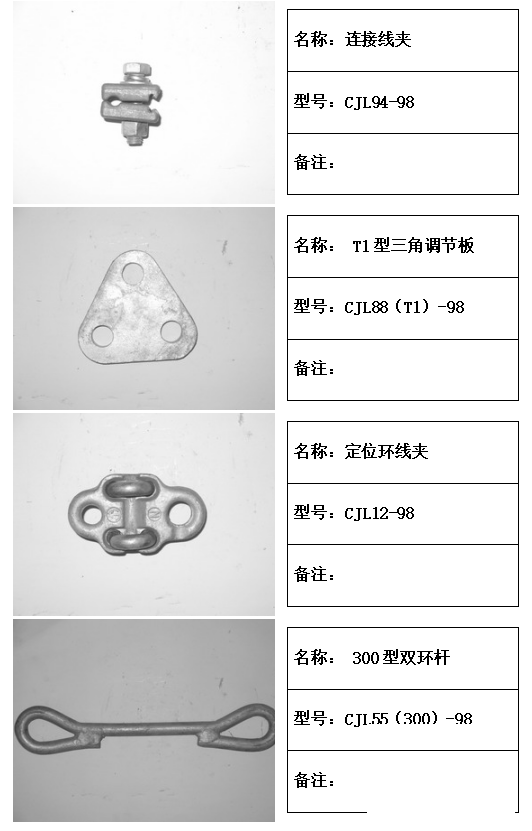

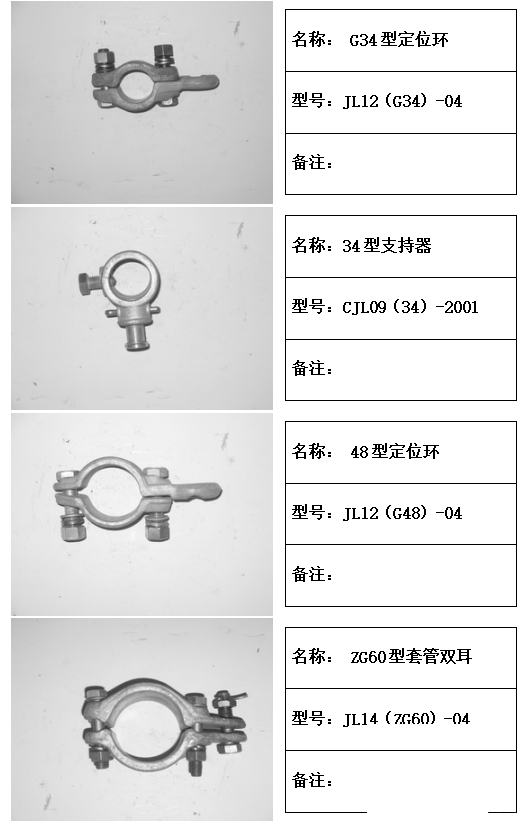

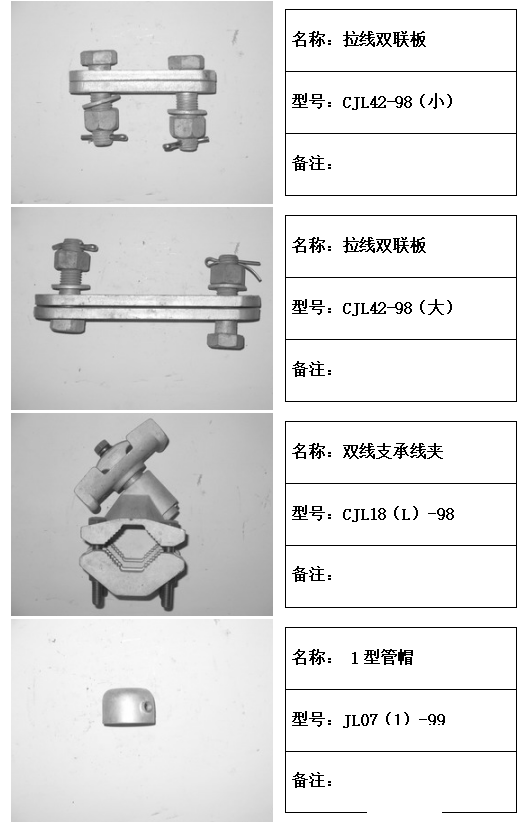

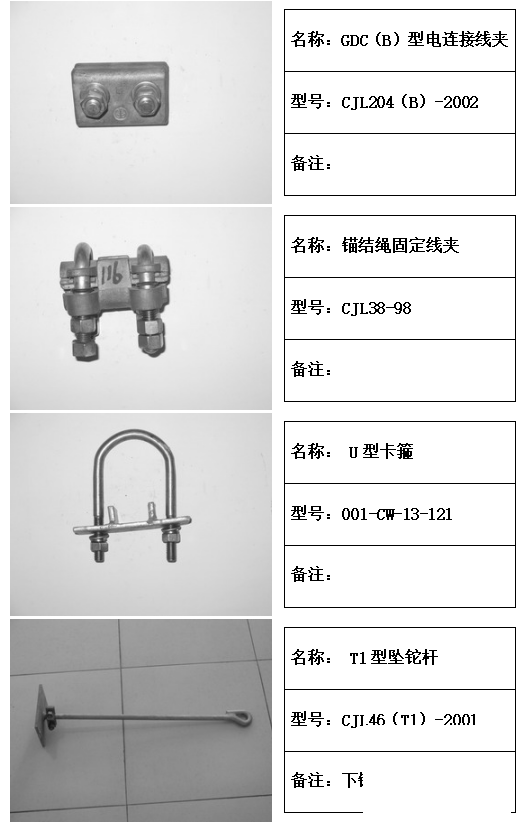

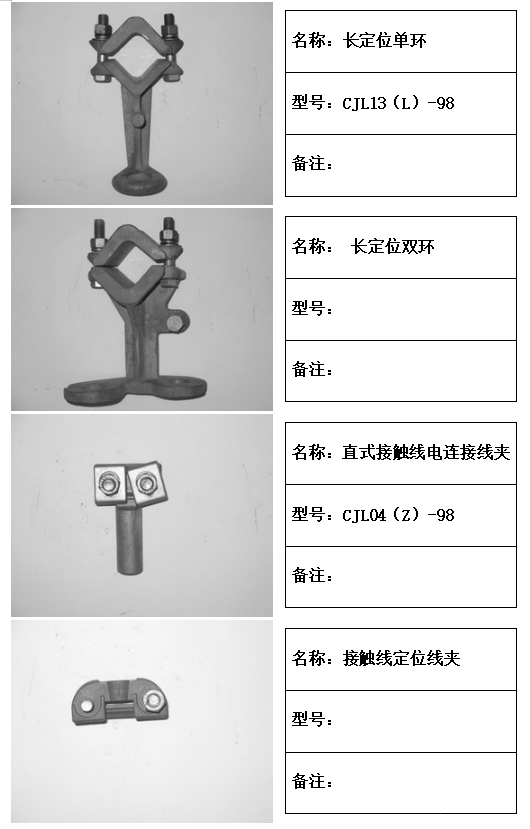

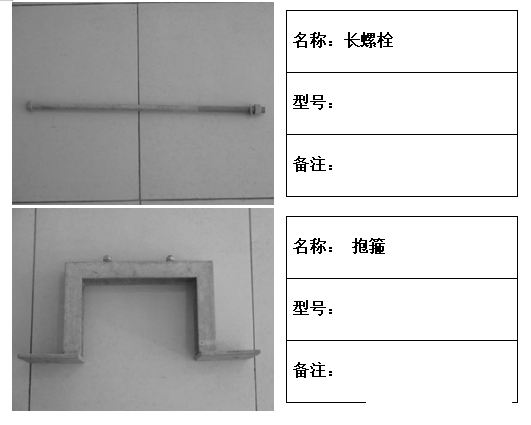

Ключевые положения: раздел гибкой подвески охватывает более 50 распространённых компонентов, которые по назначению делятся на группы. (1) Струновые: зажим струны двойного несущего троса (CJL02(SC)-2001), зажим подвесного троса (CJL01(D)-2001), защитная втулка струны (001-CW-13-026). (2) Соединительные планки и анкеровка: сдвоенная планка типа D1 (CJL42(D1)-98), анкерный зажим двойного несущего троса (CJL39-98), седло со стержневым гнездом (CJL17-99-T), серьга со сферической головкой, зажим крепления анкерного троса (CJL38-98), U-образный хомут (001-CW-13-121), штанга груза типа T1 (CJL46(T1)-2001). (3) Фиксация: длинное установочное кольцо одинарное (CJL13(L)-98), длинное установочное кольцо двойное, зажим прямого присоединения к контактному проводу (CJL04(Z)-98), фиксирующий зажим контактного провода, фиксатор типа CL3 (CJL63(CL3)-2001), зажим типа 120, длинная установочная стойка типов 60/48 (CJL82-98), двухушковый клиновой зажим типа 50 с чекой, зажимное кольцо, соединительный зажим (CJL94-98), треугольная регулировочная планка типа T1 (CJL88(T1)-98), зажим установочного кольца (CJL12-98), двойной кольцевой стержень типа 300 (CJL55(300)-98). (4) Оттяжки и колпачки: сдвоенная планка оттяжки (малая/большая) (CJL42-98), зажим опоры двух проводов (CJL18(L)-98), колпачок трубы типа 1 (JL07(1)-99). (5) Установочные хомуты: хомут установочной трубы типа 1 модифицированный (CJL35(1)-98), соединительное звено (CJL403-2004), установочное двойное кольцо (CJL12(S48)-98), длинное установочное кольцо типа ZG60 (JL13(ZG60)-04), установочное кольцо типа G34 (JL12(G34)-04), держатель типа 34 (CJL09(34)-2001), установочное кольцо типа 48 (JL12(G48)-04), двойное ушко с втулкой типа ZG60 (JL14(ZG60)-04), установочное двойное кольцо (CJL12(S60)-98), установочное кольцо типа G60 (JL12(G60)-04). (6) Ролики и хомуты: медный подвесной ролик для двух проводов (CJL77(S)-98), медный подвесной ролик для одного провода, длинный болт, хомут.
Порядок использования и пояснения
Дополнительные материалы: система контактной подвески · изоляторы · фиксирующие зажимы · соединения и крепёж · ограничители перенапряжений · компенсаторы
- В атлас включены 20 иллюстраций распознавания / более 80 компонентов, охватывающих типовые ситуации контактной сети метрополитена — от изоляционной защиты и жёсткой подвески до гибкой подвески.
- Три графы справа от каждой иллюстрации — «наименование / тип / примечание» — соответствуют заводской табличке изделия и позволяют сопоставлять материал с оборудованием на месте или с данными складского учёта; незаполненная графа «тип» означает, что тип не был указан на исходном рисунке.
- Если иное не указано особо, единица измерения размеров на рисунках — mm, момента затяжки — N·m, усилия — N.
- Если в правом нижнем углу иллюстрации указано «Рис. X-N (нажмите для увеличения)», нажатие на изображение откроет его в новой вкладке в исходном размере, что удобно для рассмотрения деталей на месте.
- Материал рекомендуется применять совместно с действующими в вашей организации технологическими документами на ремонт и с учётом типов оборудования; при расхождении с новейшими нормативными документами приоритет имеют последние.
Область применения: атлас составлен по открытым техническим материалам и предназначен исключительно для ремонта и обслуживания контактной сети городского рельсового транспорта, заготовки элементов, обучения и вводного курса для новых сотрудников; в коммерческих целях не используется. Фотографии натурных образцов выполнены на строительных объектах; при расхождении с новейшими отраслевыми стандартами или технической документацией изготовителя следует руководствоваться последними версиями.
