Многопроволочный провод из твёрдой меди серии JT
Технические характеристики
| Модель | JT |
|---|---|
| Стандарт | TB/T 3111.1-2026 «Скрученные провода контактной сети электрифицированных железных дорог. Часть 1: Скрученные провода из меди и медных сплавов» |
| Ном. напряжение | для систем тягового электроснабжения переменного тока промышленной частоты 25kV |
| Конструктивная скорость | в зависимости от проекта контактной подвески (чаще всего несущий трос обычных линий и городского рельсового транспорта) |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | твёрдая медь (скрученные круглые медные проволоки для электротехники) |
| Монтаж | монтаж в системе контактной подвески совместно с натяжным компенсатором |
Многопроволочный провод из твёрдой меди серии JT
Назначение продукции: провод для воздушной контактной сети электрифицированных железных дорог
Модели продукции: JT70, JT95, JT120, JT150 (JT150 выпускается в двух конструкциях: 1×19 и 1×37)
Действующий стандарт: TB/T 3111.1-2026 «Скрученные провода контактной сети электрифицированных железных дорог. Часть 1: Скрученные провода из меди и медных сплавов»

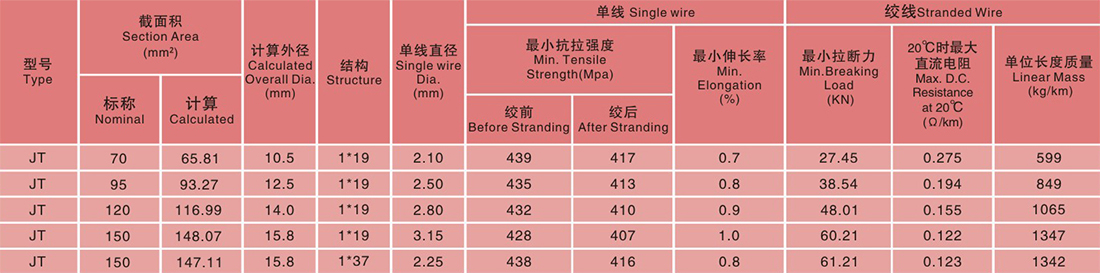

Основные типоразмеры многопроволочного провода из твёрдой меди серии JT (серия TB/T 3111):
| Модель | Конструкция | Расчётное сечение mm² | Наружный диаметр провода mm | Диаметр отдельной проволоки mm | Разрывное усилие kN, не менее | Масса единицы длины kg/km |
|---|---|---|---|---|---|---|
| JT70 | 1×19 | 65.81 | 10.50 | 2.10 | 27.45 | 599 |
| JT95 | 1×19 | 93.27 | 12.50 | 2.50 | 38.54 | 849 |
| JT120 | 1×19 | 116.99 | 14.00 | 2.80 | 48.01 | 1065 |
| JT150 | 1×19 | 148.07 | 15.80 | 3.15 | 60.21 | 1347 |
| JT150 | 1×37 | 147.11 | 15.75 | 2.25 | 61.21 | 1342 |
Значения в таблице приведены по данным действующих государственных и отраслевых железнодорожных стандартов; при заказе параметры принимаются по последней редакции стандарта и техническому соглашению на поставку.
Общее описание продукции
Многопроволочный провод из твёрдой меди серии JT разработан и изготовлен компанией ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) в соответствии с отраслевыми железнодорожными стандартами. Это провод специального назначения для воздушной контактной сети электрифицированных железных дорог: он обладает высокой электропроводностью и повышенной прочностью на разрыв и применяется в качестве несущего троса и провода дополнительной подвески контактной сети.
Технические характеристики
- Устойчивость к износу и усталости, длительный ресурс по износу
- Поставка в комплекте с натяжной системой по TB/T 3111.1-2026
- Отработанное применение в качестве несущего троса и провода дополнительной подвески
- Сочетание высокой электропроводности и высокой прочности
Действующий стандарт и контроль качества
Продукция изготавливается по TB/T 3111.1-2026 «Скрученные провода контактной сети электрифицированных железных дорог. Часть 1: Скрученные провода из меди и медных сплавов»; прочность на разрыв и относительное удлинение соответствуют требованиям стандартной натяжной системы, структура провода равномерная, усталостная стойкость высокая. Электропроводность ≥97%IACS (твёрдая медь), пропускная способность удовлетворяет расчётным требованиям тягового электроснабжения. Предприятие сертифицировано по системе железнодорожной продукции CRCC и системе менеджмента качества ISO 9001; каждая партия проходит приёмо-сдаточные испытания перед отгрузкой.
Условия эксплуатации и типичные области применения
Провод применяется в контактной сети высокоскоростных и обычных железных дорог, а также городского рельсового транспорта и выдерживает длительное протекание тока, вибрацию и атмосферную коррозию. Типичные области применения: высокоскоростные железные дороги, обычные и тяжеловесные линии, городской рельсовый транспорт, прибрежные районы с агрессивной средой.
Подбор типоразмера и сервис
Опираясь на 15-летний опыт разработки и производства оборудования для электрификации железных дорог, компания обеспечивает полную поддержку изделия — от подбора типоразмера и изготовления по индивидуальному заказу до поставки и послепродажного обслуживания; продукция поставляется более чем 20 железнодорожным управлениям и на несколько линий городского рельсового транспорта. За технической документацией и по вопросам закупки обращайтесь по телефону 0375-6051688.
Эксплуатационные характеристики
Условия эксплуатации
Применяется в контактной сети высокоскоростных и обычных железных дорог, а также городского рельсового транспорта; работает в условиях длительного протекания тока, вибрации и атмосферной коррозии.
Механические характеристики
Прочность на разрыв и относительное удлинение соответствуют требованиям TB/T 3111.1-2026; структура провода равномерная, усталостная стойкость высокая.Электрические характеристики
Электропроводность ≥97%IACS (твёрдая медь); пропускная способность удовлетворяет расчётным требованиям тягового электроснабжения.Применение
Высокоскоростные железные дороги
Серия JT применяется для несущих тросов и дополнительных подвесок обычных линий и линий с повышенными скоростями; на высокоскоростных участках в качестве несущего троса следует выбирать скрученные провода из медномагниевого сплава серий JTM/JTMH.
Обычные и тяжеловесные железные дороги
Для несущих тросов обычных и тяжеловесных линий выбирают многопроволочный провод из твёрдой меди серии JT: его усталостная стойкость отвечает большим нагрузкам.
Городской рельсовый транспорт
В воздушной контактной сети городского рельсового транспорта применяется многопроволочный провод из твёрдой меди серии JT, сочетающий токонесущую способность и механическую прочность.
Прибрежная агрессивная среда
Скрученные провода из меди и медных сплавов хорошо сопротивляются атмосферной коррозии и пригодны для прибрежных районов и промышленных зон с загрязнённой средой.
