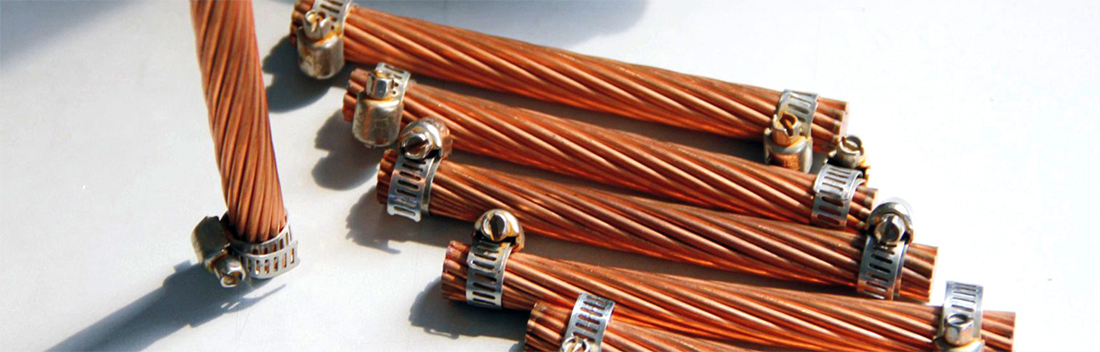

Многопроволочный провод из мягкой меди серии TJR
Технические характеристики
| Модель | TJR |
|---|---|
| Стандарт | GB/T 12970.2-2009 «Скрученные провода из мягкой меди для электротехники. Часть 2: Скрученные провода из мягкой меди» |
| Ном. напряжение | для систем тягового электроснабжения переменного тока промышленной частоты 25kV |
| Конструктивная скорость | не применяется (назначение — электрические соединения и заземляющие выводы) |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | мягкая медь (скрученные отожжённые круглые медные проволоки) |
| Монтаж | монтаж в системе контактной подвески совместно с натяжным компенсатором |
Многопроволочный провод из мягкой меди серии TJR
Назначение продукции: провод для электрических соединений, заземляющих выводов и перемычек
Модели продукции: TJR10, TJR16, TJR25, TJR35, TJR50, TJR70, TJR95, TJR120, TJR160, TJR185, TJR250
Действующий стандарт: GB/T 12970.2-2009 (обозначение модели TJR1)

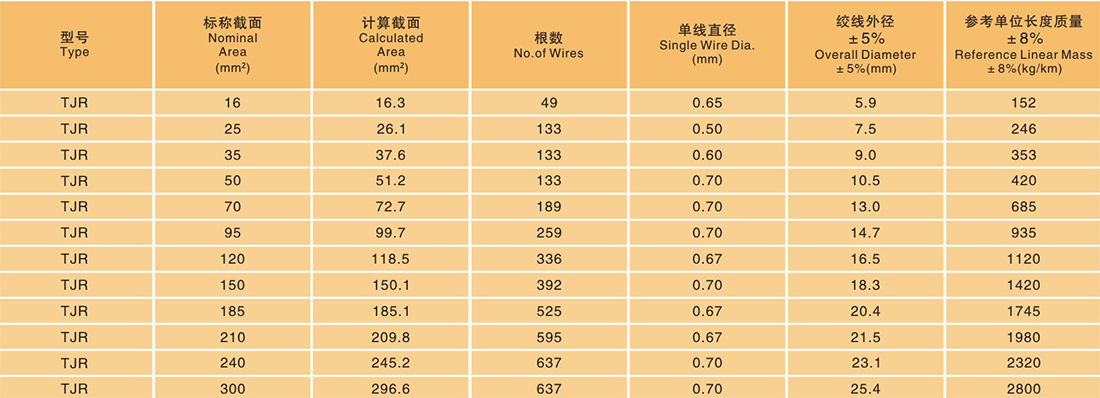

Основные типоразмеры многопроволочного провода из мягкой меди серии TJR (GB/T 12970.2-2009):
| Номинальное сечение mm² | Расчётное сечение mm² | Расчётный наружный диаметр mm | Сопротивление постоянному току при 20℃ Ω/km, не более | Расчётная масса kg/km |
|---|---|---|---|---|
| 10 | 10.01 | 4.59 | 1.83 | 94.3 |
| 16 | 15.84 | 6.17 | 1.16 | 150 |
| 25 | 25.08 | 7.35 | 0.736 | 239 |
| 35 | 35.14 | 8.70 | 0.525 | 334 |
| 50 | 48.30 | 10.20 | 0.382 | 459 |
| 70 | 68.64 | 12.53 | 0.269 | 653 |
| 95 | 94.06 | 14.28 | 0.196 | 895 |
| 120 | 117.67 | 17.39 | 0.157 | 1119 |
| 160 | 162.86 | 20.20 | 0.113 | 1549 |
| 185 | 183.85 | 21.74 | 0.100 | 1749 |
| 250 | 251.95 | 24.72 | 0.0732 | 2397 |
Значения в таблице приведены по данным действующих государственных и отраслевых железнодорожных стандартов; при заказе параметры принимаются по последней редакции стандарта и техническому соглашению на поставку.
Общее описание продукции
Многопроволочный провод из мягкой меди серии TJR — один из основных видов продукции компании ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) в линейке контактных проводов и несущих тросов. Провод предназначен для воздушной контактной сети электрифицированных железных дорог, отличается гибкостью и удобством прокладки, высокими электрическими характеристиками и широко применяется для электрических соединений и заземляющих выводов.
Технические характеристики
- Гибкость и удобство изгиба, простой монтаж и подключение
- Высокая электропроводность, пригоден для электрических соединений и заземляющих выводов
- Соответствие GB/T 12970.2-2009, полный ряд сечений 10~250mm²
Действующий стандарт и контроль качества
Продукция изготавливается по GB/T 12970.2-2009 «Скрученные провода из мягкой меди для электротехники. Часть 2: Скрученные провода из мягкой меди» (обозначение модели TJR1) и по TB/T 3111.1-2026 «Скрученные провода контактной сети электрифицированных железных дорог. Часть 1: Скрученные провода из меди и медных сплавов». Прочность на разрыв и относительное удлинение соответствуют требованиям стандартов, структура провода равномерная, усталостная стойкость высокая. Сопротивление постоянному току при 20℃ отвечает требованиям стандарта, а гибкость обеспечивает удобство подключения. Предприятие сертифицировано по системе железнодорожной продукции CRCC и системе менеджмента качества ISO 9001; каждая партия проходит приёмо-сдаточные испытания перед отгрузкой.
Условия эксплуатации и типичные области применения
Провод применяется в контактной сети высокоскоростных и обычных железных дорог, а также городского рельсового транспорта и выдерживает длительное протекание тока, вибрацию и атмосферную коррозию. Типичные области применения: высокоскоростные железные дороги, обычные и тяжеловесные линии, городской рельсовый транспорт, прибрежные районы с агрессивной средой.
Подбор типоразмера и сервис
Компания оказывает услуги по всему циклу — от расчёта при подборе типоразмера и согласования чертежей до серийной поставки и технического сопровождения на объекте. Продукция охвачена сертификацией CRCC и системой менеджмента качества ISO 9001, стандартные модели имеются на складе, заказы большой серии поставляются в срок согласно договору. По техническим вопросам и коммерческим предложениям звоните по телефону 0375-6051688.
Эксплуатационные характеристики
Условия эксплуатации
Применяется в контактной сети высокоскоростных и обычных железных дорог, а также городского рельсового транспорта; работает в условиях длительного протекания тока, вибрации и атмосферной коррозии.
Механические характеристики
Характеристики соответствуют требованиям GB/T 12970.2-2009; провод гибок, устойчив к многократным изгибам и удобен для подключения.Электрические характеристики
Сопротивление постоянному току при 20℃ соответствует требованиям GB/T 12970.2-2009; высокая гибкость обеспечивает удобство подключения.Применение
Высокоскоростные железные дороги
На станциях и линиях высокоскоростных железных дорог для электрических соединений, перемычек и заземляющих выводов применяют скрученный провод из мягкой меди серии TJR.
Обычные и тяжеловесные железные дороги
На обычных и тяжеловесных линиях для электрических соединений, перемычек и заземляющих выводов применяют скрученный провод из мягкой меди серии TJR.
Городской рельсовый транспорт
В воздушной контактной сети городского рельсового транспорта применяется скрученный провод из мягкой меди серии TJR, сочетающий токонесущую способность и механическую прочность.
Прибрежная агрессивная среда
Скрученные провода из меди и медных сплавов хорошо сопротивляются атмосферной коррозии и пригодны для прибрежных районов и промышленных зон с загрязнённой средой.
