Наглядные схемы проверки элементов контактной сети (полный охват 16 групп)

Аннотация

В альбоме систематизированы наглядные схемы проверки основных элементов контактной сети на месте эксплуатации, охватывающие устройства поддержки, фиксирующие устройства, электрические соединения, пятипролётные сопряжения анкерных участков, средние анкеровки, блочные и храповые компенсаторы, воздушные стрелки без пересечения и с пересечением, сопряжения нейтральных вставок, ограничители перенапряжений, разъединители, отсасывающие линии, анкеровку дополнительных подвесок, закладные детали и подвесные стойки в тоннелях, компенсаторную анкеровку в тоннелях — всего 16 крупных групп. Каждая схема представляет собой типовой проверочный чертёж, применяемый непосредственно на объекте: на нём указаны расположение элементов, нормы моментов затяжки, требования к монтажу и примеры характерных ошибок. Альбом служит компактным справочником для обходов, ремонта, обучения персонала и приёмки контактной сети.

Ключевые слова: элементы контактной сети; ремонт контактной сети; наглядные схемы проверки; устройства поддержки; сопряжения анкерных участков; средняя анкеровка; компенсаторы; воздушные стрелки; сопряжения нейтральных вставок; ограничители перенапряжений; разъединители; закладные детали в тоннелях

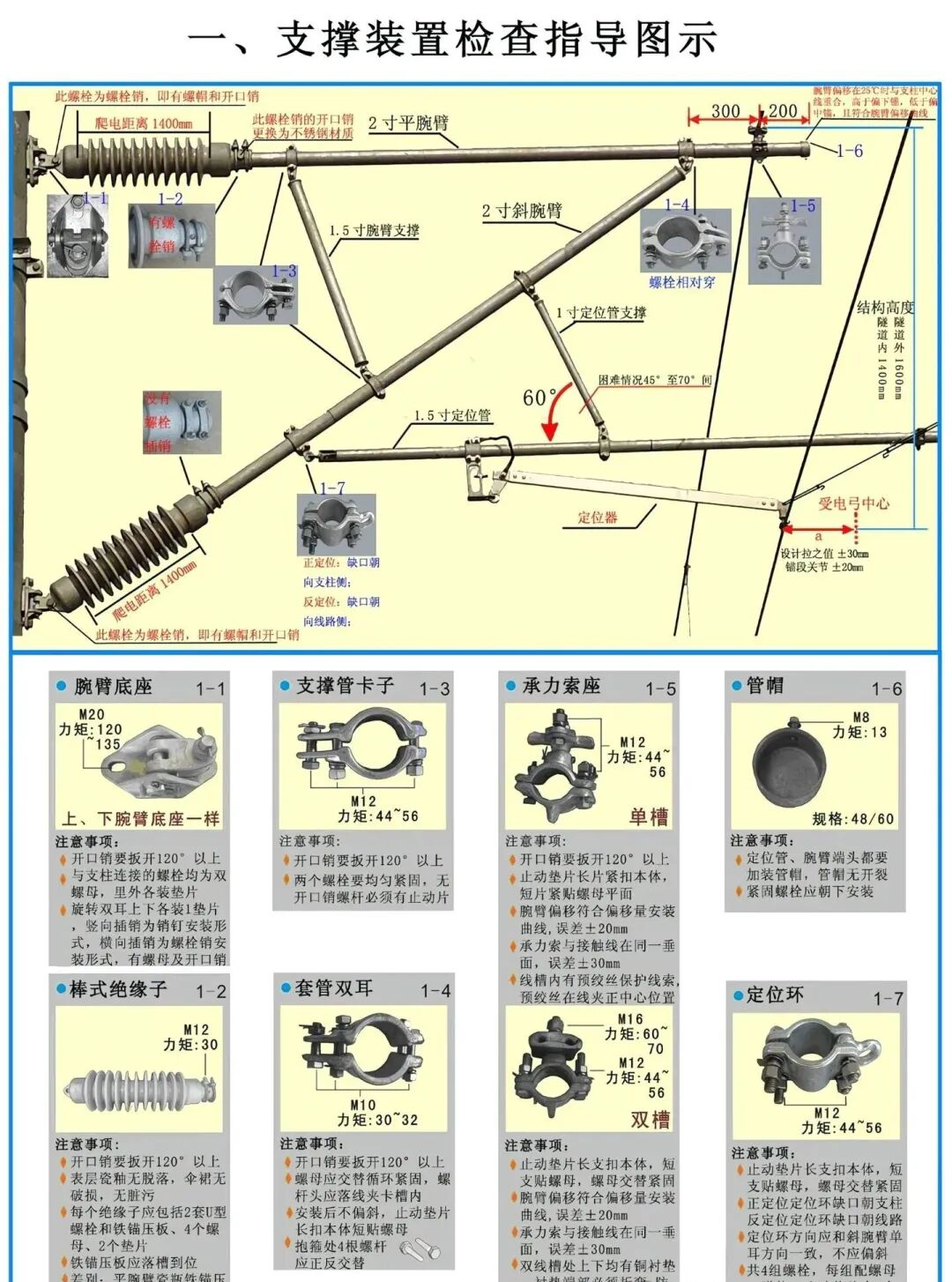

1. Наглядная схема проверки устройств поддержки (SUPPORTING DEVICE)

Сопутствующая продукция: Устройства поддержки · Стержневые изоляторы

Основание консоли Стержневой изолятор Седло несущего троса Установочное кольцо Момент 120~135 N·m

Рис. 1-1. Наглядная схема проверки устройств поддержки (нажмите, чтобы увеличить)

Ключевые моменты: Способы установки основания консоли, стержневого изолятора, хомута опорной трубы, двуушковой муфты, седла несущего троса, установочного кольца и заглушки трубы; моменты затяжки; материалы деталей; типоразмеры штифтов и шплинтов; основные точки контроля каждого узла.

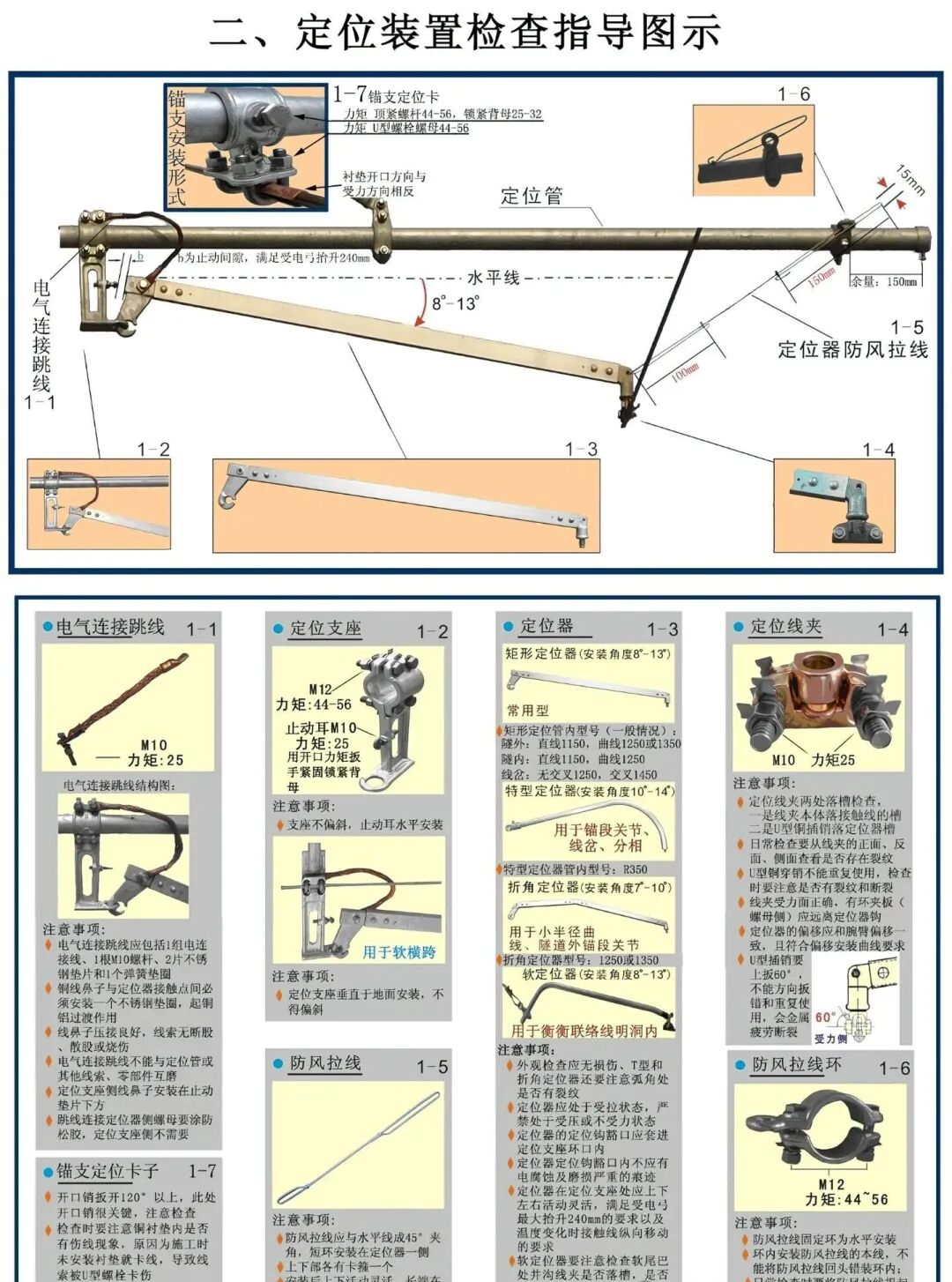

2. Наглядная схема проверки фиксирующих устройств (POSITIONING DEVICE)

Сопутствующая продукция: Фиксирующие устройства · Фиксирующие зажимы

Фиксатор Фиксирующий зажим Ветровая оттяжка Зажим фиксации анкерной ветви Значение a 100±20mm

Рис. 2-1. Наглядная схема проверки фиксирующих устройств (нажмите, чтобы увеличить)

Ключевые моменты: Электрическая перемычка, опора фиксатора, фиксатор (прямоугольный, специальный, угловой, крюковой), фиксирующий зажим, ветровая оттяжка, зажим фиксации анкерной ветви: углы установки (8°~13°), значение a (зигзаг), ориентация рабочей грани, момент затяжки болтов, состояние штифтов.

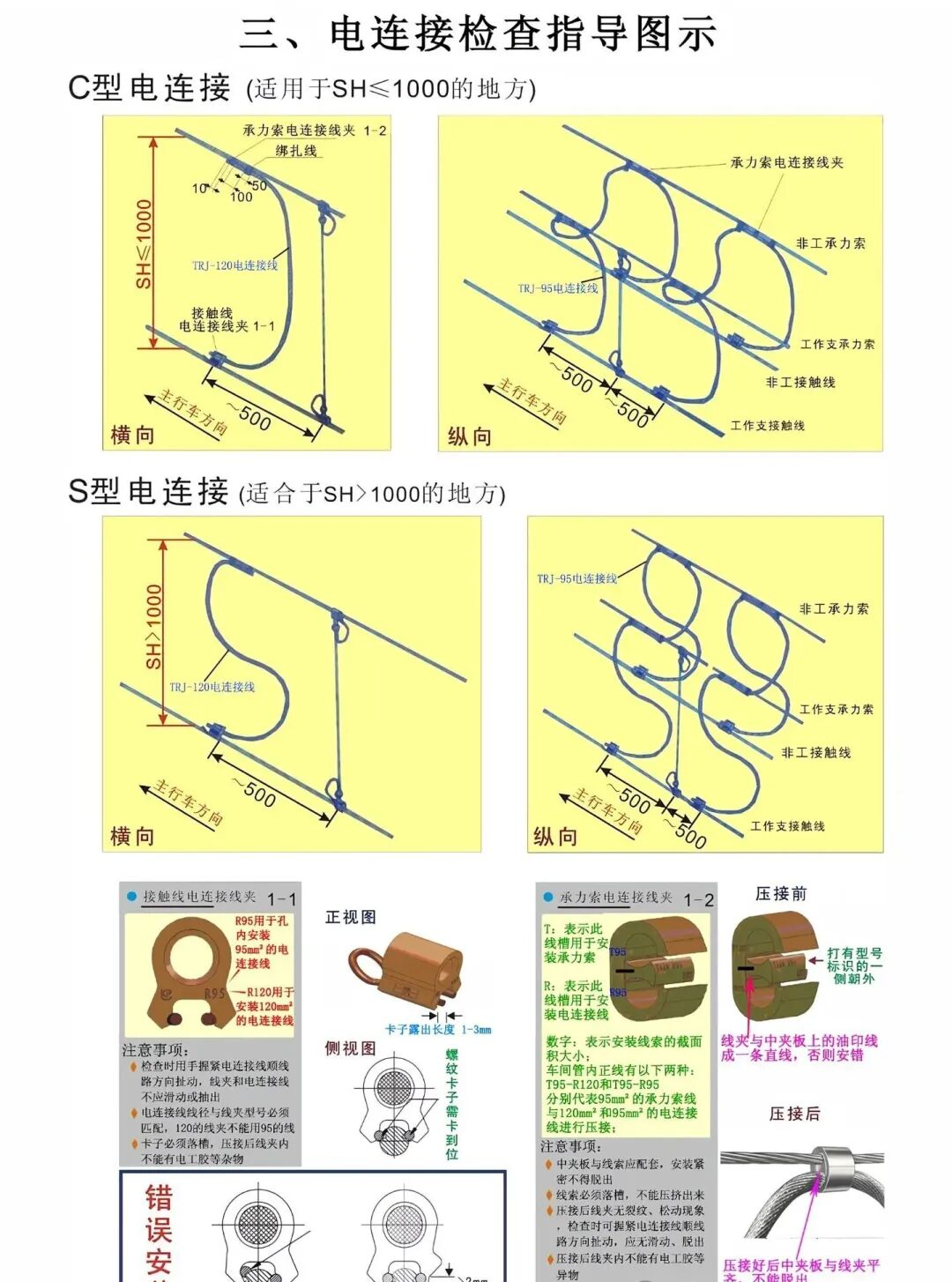

3. Наглядная схема проверки электрических соединений (ELECTRICAL CONNECTION)

Сопутствующая продукция: Электрические соединения

Соединение типа C Соединение типа S Электрический соединительный зажим SH≤1000 / SH>1000

Рис. 3-1. Наглядная схема проверки электрических соединений (нажмите, чтобы увеличить)

Ключевые моменты: Поперечное и продольное расположение электрических соединений типа C (SH≤1000) и типа S (SH>1000); соответствие типов зажимов электрических соединений контактного провода и несущего троса (R95/R120/T95/T70); технология опрессовки; примеры неправильного монтажа.

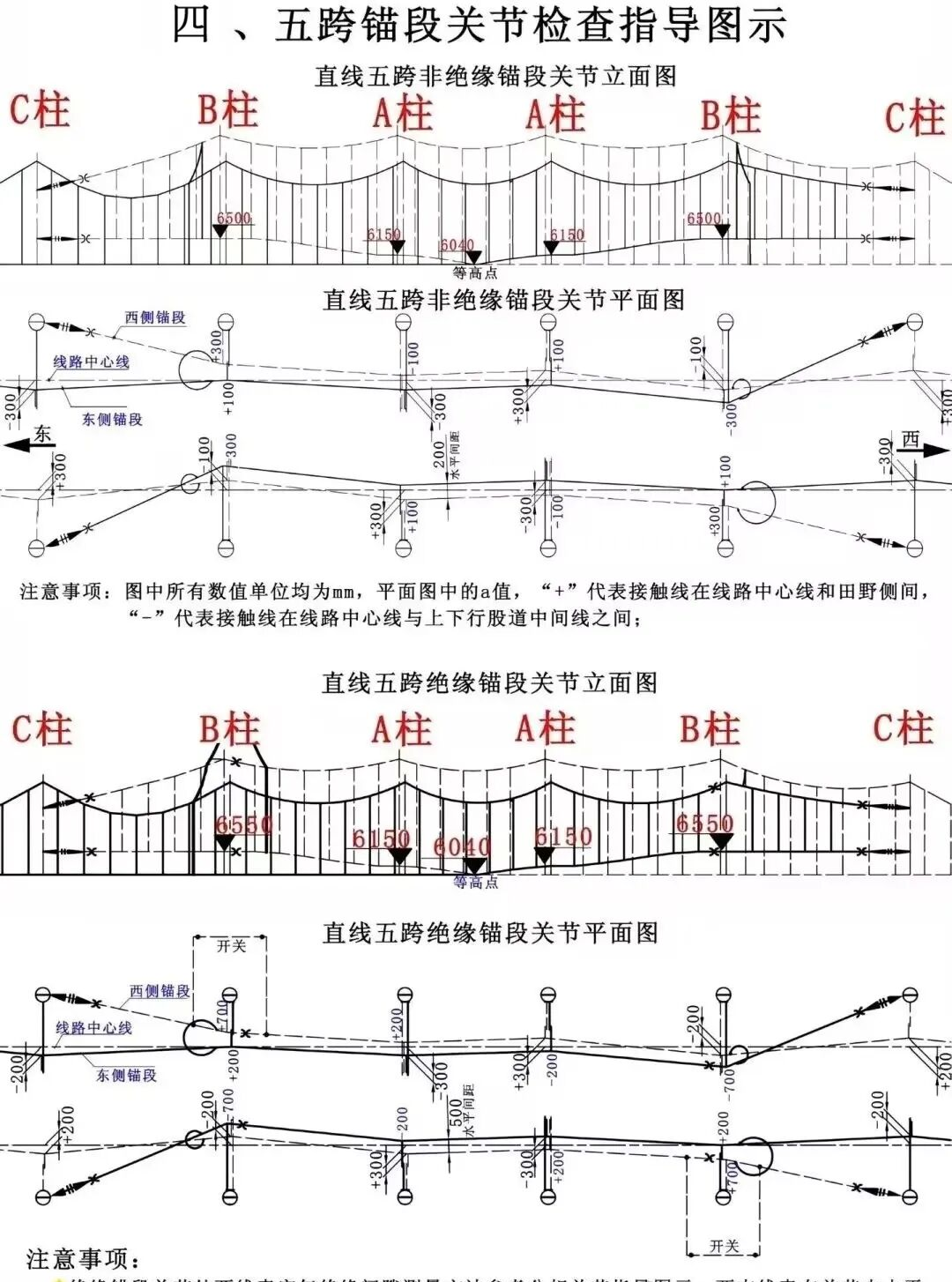

4. Наглядная схема проверки пятипролётного сопряжения анкерных участков (FIVE-SPAN ANCHOR JOINT)

Сопутствующая продукция: Сопряжения анкерных участков · Контактные подвески

Неизолирующее сопряжение Изолирующее сопряжение Точка равной высоты Воздушный промежуток 500mm±20mm

Рис. 4-1. Наглядная схема проверки пятипролётного сопряжения анкерных участков (нажмите, чтобы увеличить)

Ключевые моменты: Фасад и план прямого пятипролётного неизолирующего и изолирующего сопряжения анкерных участков с указанием установки опор C-B-A-A-B-C, значений a (зигзаг), высоты контактного провода (6500/6150/6040 mm) и положения точки равной высоты; воздушный промежуток между двумя ветвями изолирующего сопряжения — 500mm±20mm.

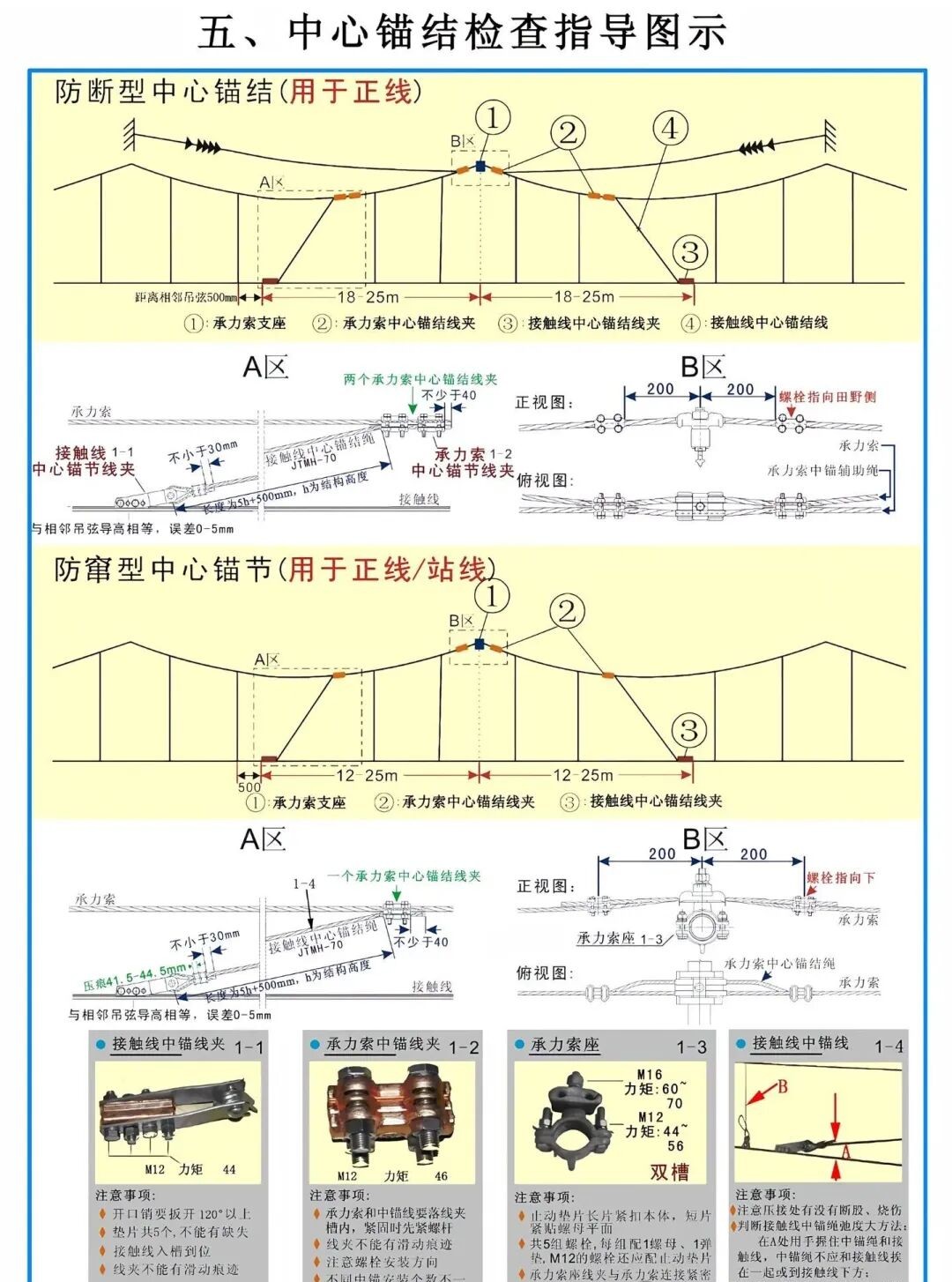

5. Наглядная схема проверки средней анкеровки (MIDPOINT ANCHOR)

Сопутствующая продукция: Средняя анкеровка

Против обрыва Против смещения Средняя анкеровка несущего троса Средняя анкеровка контактного провода 500mm до соседней подвески

Рис. 5-1. Наглядная схема проверки средней анкеровки (нажмите, чтобы увеличить)

Ключевые моменты: Схема средней анкеровки, предотвращающей обрыв (для главных путей), и анкеровки, предотвращающей смещение (для главных и станционных путей); детальные узлы зон A и B; типы зажимов средней анкеровки несущего троса и контактного провода, моменты затяжки, технология опрессовки; высота контактного провода должна быть равна высоте у соседней подвески (допуск 0~5mm).

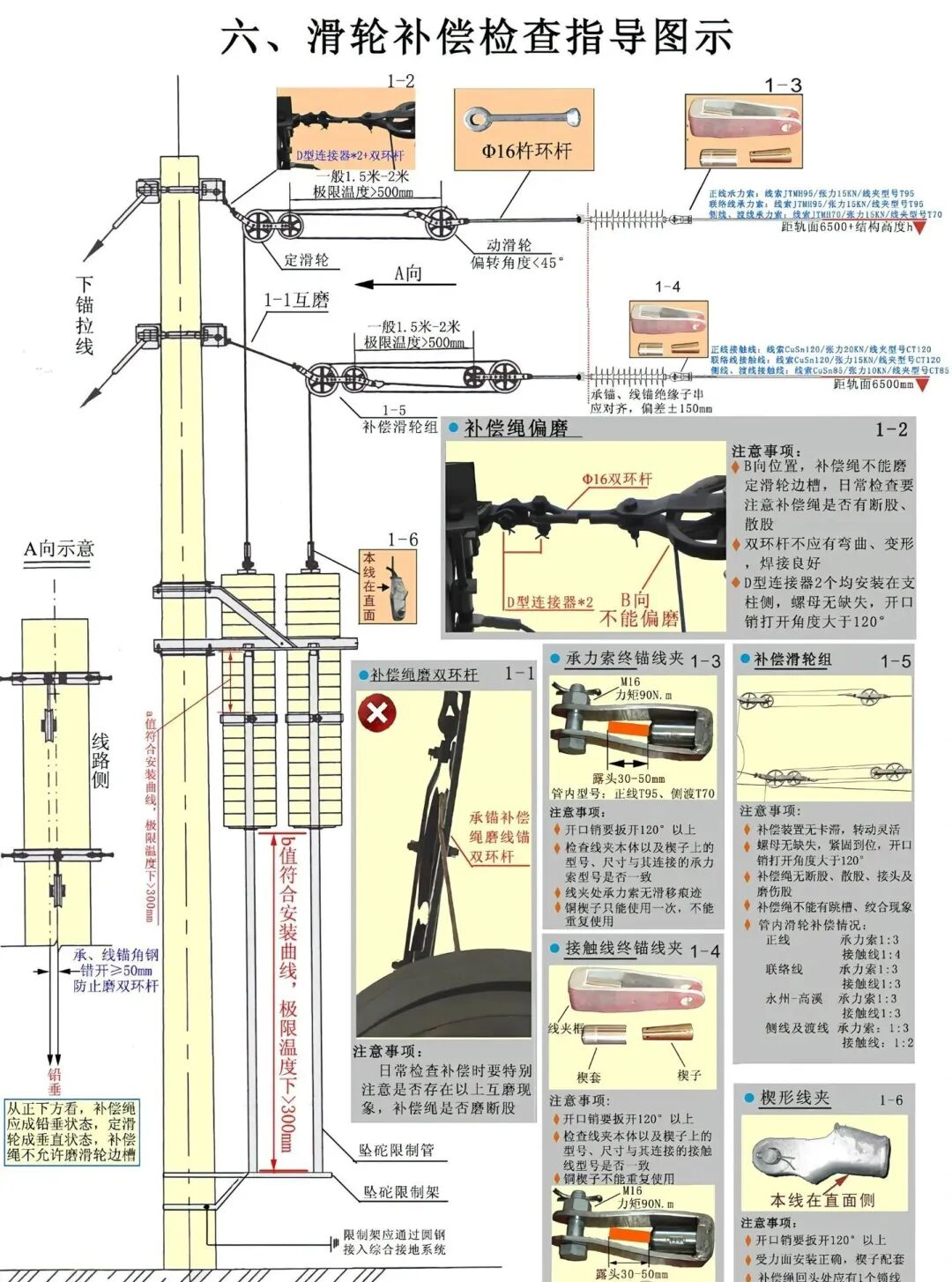

6. Наглядная схема проверки блочной компенсации (PULLEY COMPENSATION)

Сопутствующая продукция: Компенсаторы

Компенсаторный трос Блоки компенсатора Концевая анкеровка несущего троса Предельная температура 1.5~2m

Рис. 6-1. Наглядная схема проверки блочной компенсации (нажмите, чтобы увеличить)

Ключевые моменты: Навивка компенсаторного троса, стержень-звено с проушиной Φ16, соединитель типа D, стержень с двумя проушинами компенсаторного троса, концевая анкеровка несущего троса, монтаж клинового зажима; угол отклонения неподвижного блока ≤45°; груз в пределах 300mm от ограничителя; передаточное отношение компенсации: несущий трос 1:3, контактный провод 1:4.

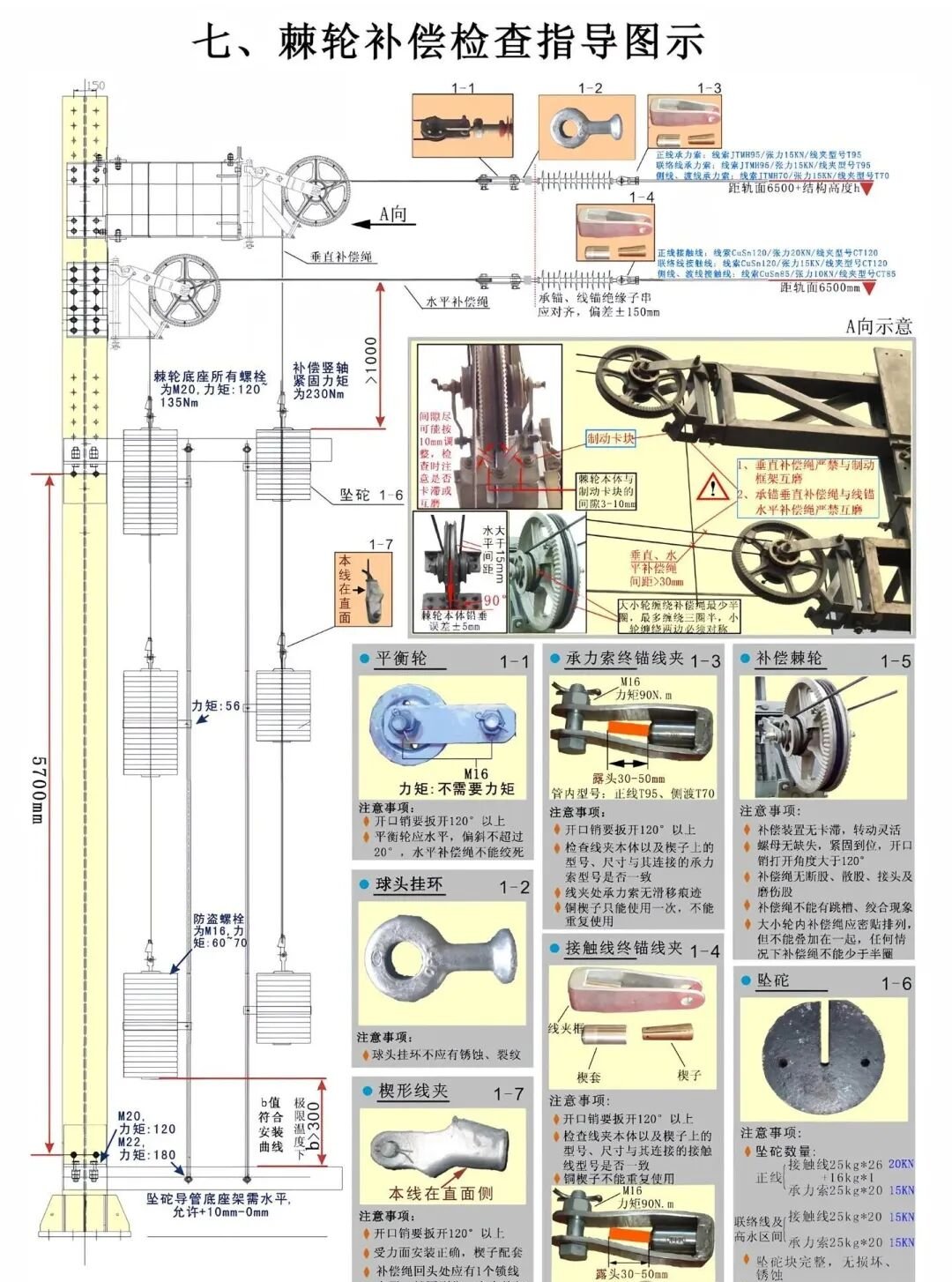

7. Наглядная схема проверки храповой компенсации (RATCHET COMPENSATION)

Сопутствующая продукция: Компенсаторы

Корпус храповика Балансирное колесо Тормозная колодка Компенсаторный трос ≥полуоборота

Рис. 7-1. Наглядная схема проверки храповой компенсации (нажмите, чтобы увеличить)

Ключевые моменты: Момент затяжки болтов основания храповика 120~135 N·m; зазор между корпусом храповика и тормозной колодкой 3~10mm; компенсаторный трос на компенсаторе с большим колесом должен укладываться плотно, виток к витку; вертикальный и горизонтальный компенсаторные тросы не должны тереться друг о друга; количество грузов: контактный провод — 25kg×20 шт. (20KN) + 16kg×1, несущий трос — 25kg×20 шт. (15KN).

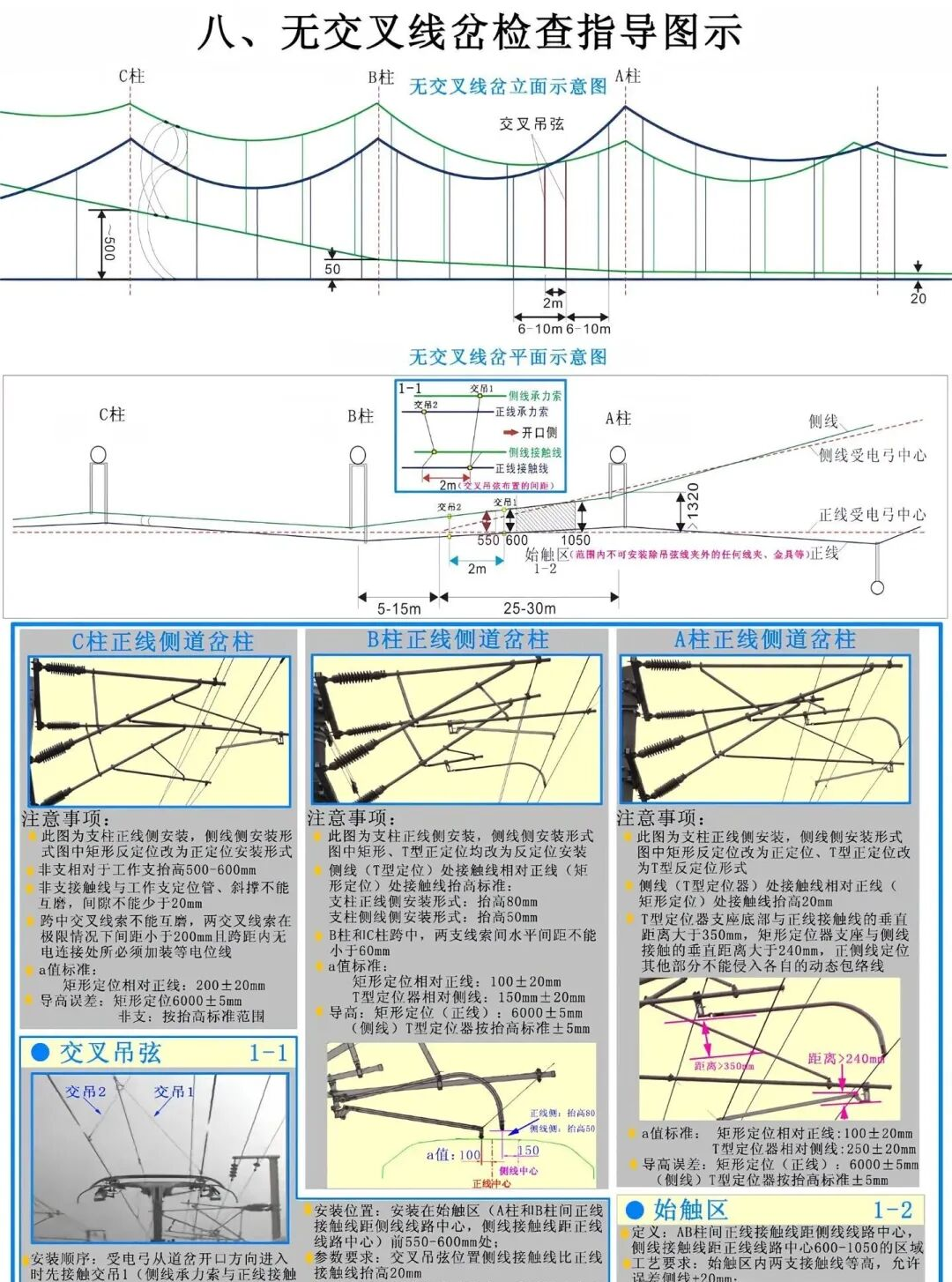

8. Наглядная схема проверки воздушной стрелки без пересечения (NON-CROSSING FROG)

Сопутствующая продукция: Воздушные стрелки · Технические нормы и технология ремонта воздушных стрелок с пересечением

Зона начала контакта Перекрёстная струна Норма значения a Подъём 80mm / 50mm

Рис. 8-1. Наглядная схема проверки воздушной стрелки без пересечения (нажмите, чтобы увеличить)

Ключевые моменты: Способы установки опорных стоек C, B и A со стороны главного пути (прямоугольное и T-образное фиксирование), границы зоны начала контакта, нормы значения a (прямоугольное 200±20mm, T-образное 100±20mm), допуск высоты контактного провода (6000±5mm), угол наклона перекрёстного струнового зажима контактного провода <15°.

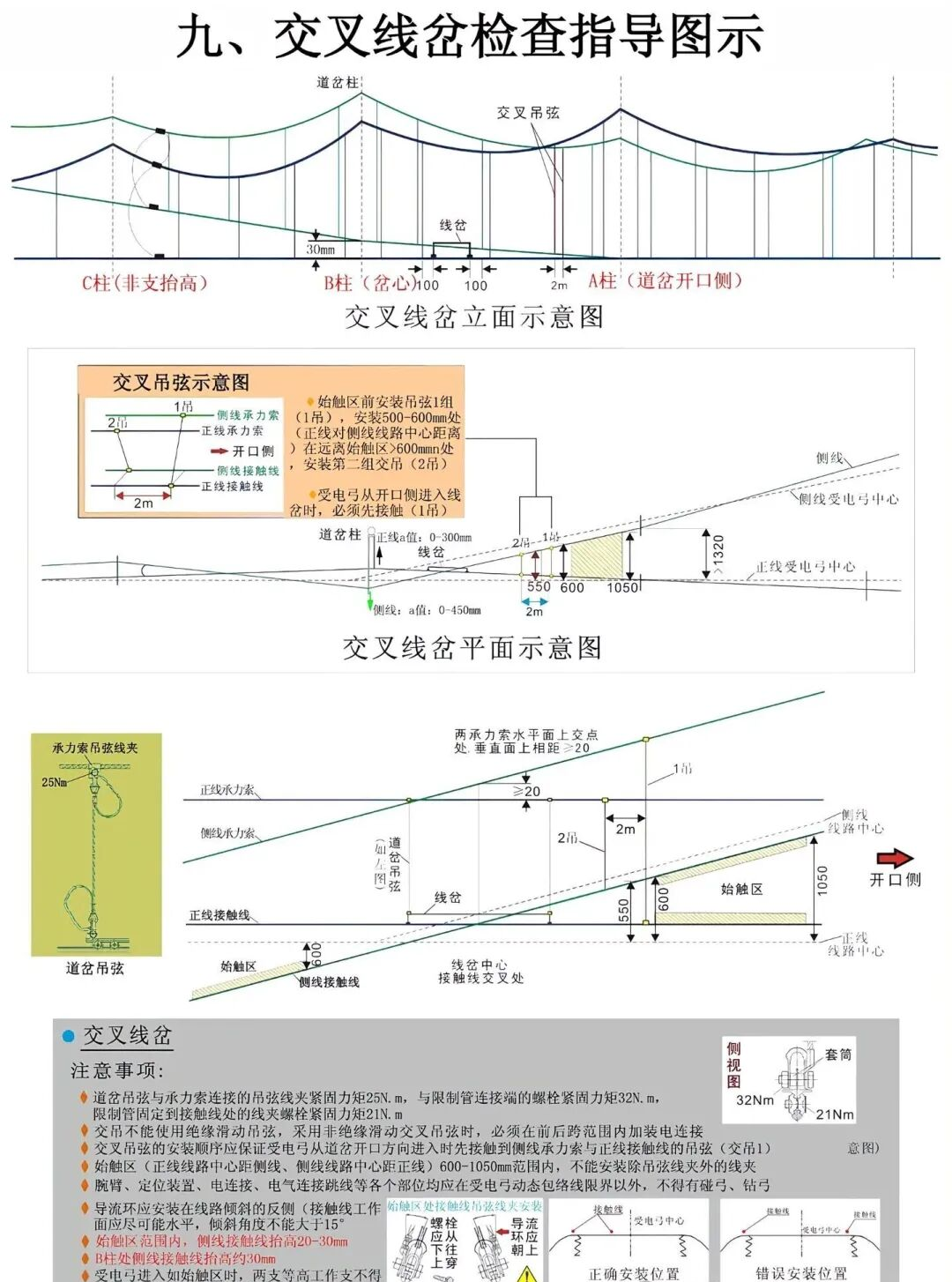

9. Наглядная схема проверки воздушной стрелки с пересечением (CROSSING FROG)

Опора воздушной стрелки Перекрёстная струна Зона начала контакта Момент струны 25 N·m

Ключевые моменты: Опора воздушной стрелки, центр воздушной стрелки, зона начала контакта (главный путь 600~1050mm, боковой путь 550~600mm), значение a 0~450mm; момент затяжки струнового зажима, соединяющего стрелочную струну с несущим тросом, 25 N·m; момент затяжки соединительного конца ограничительной трубы 32 N·m; подъём контактного провода в зоне начала контакта 20~30mm.

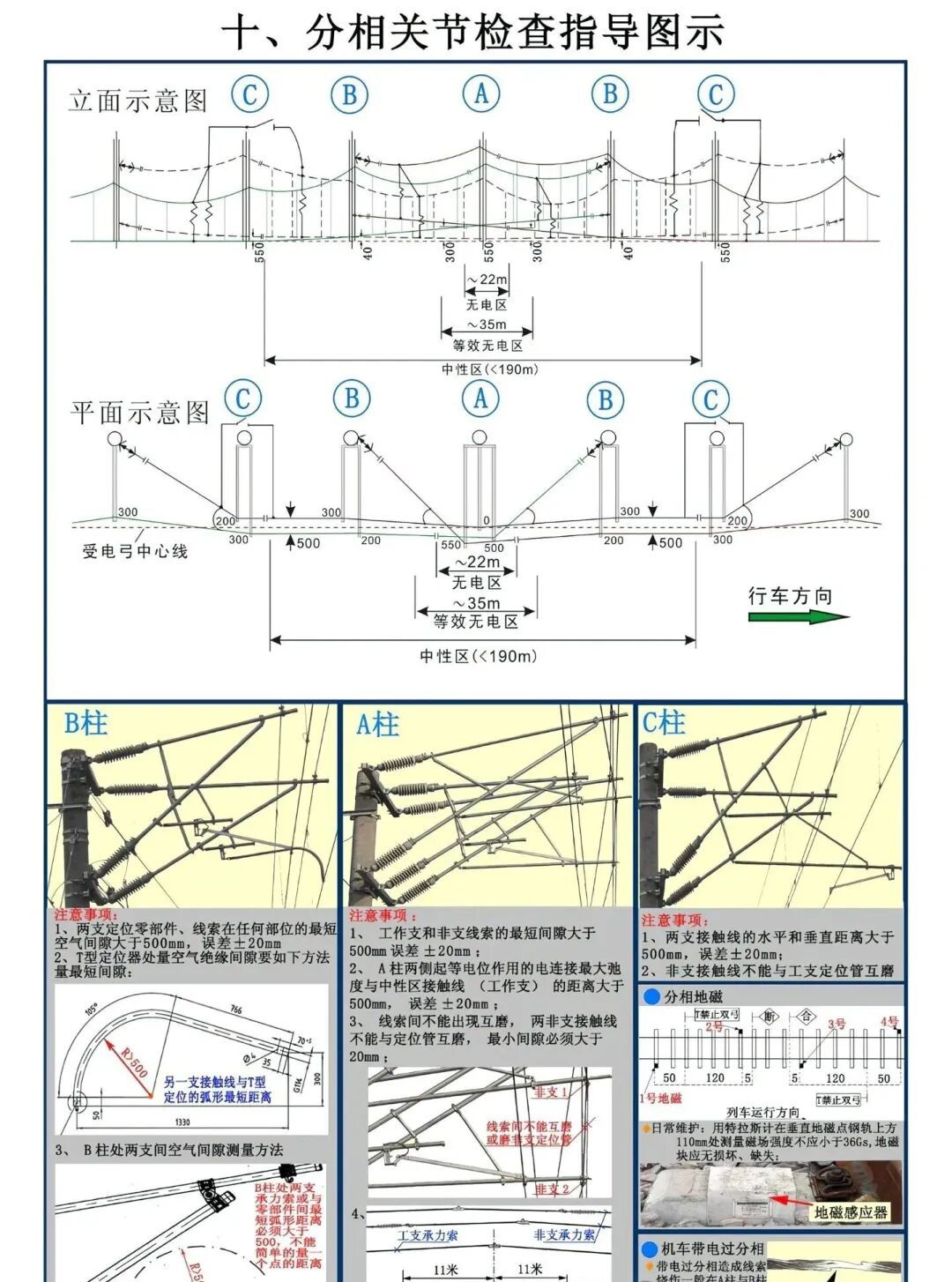

10. Наглядная схема проверки сопряжения нейтральной вставки (PHASE SEPARATION JOINT)

Сопутствующая продукция: Сопряжения нейтральных вставок · Секционные изоляторы · Полный технический разбор секционных изоляторов

Обесточенный участок Нейтральный участок Опоры A/B/C Нейтральный участок <190m

Рис. 10-1. Наглядная схема проверки сопряжения нейтральной вставки (нажмите, чтобы увеличить)

Ключевые моменты: Пятипролётная схема нейтральной вставки C-B-A-A-B-C, обесточенный участок 22m, эквивалентный обесточенный участок 35m, нейтральный участок <190m; электрические соединения по обе стороны опоры A, расстояние от юбки изолятора до контактного провода рабочей ветви >400mm; воздушный изоляционный промежуток измеряют у фиксатора T-образного типа; индукционный датчик нейтральной вставки (110mm от головки рельса).

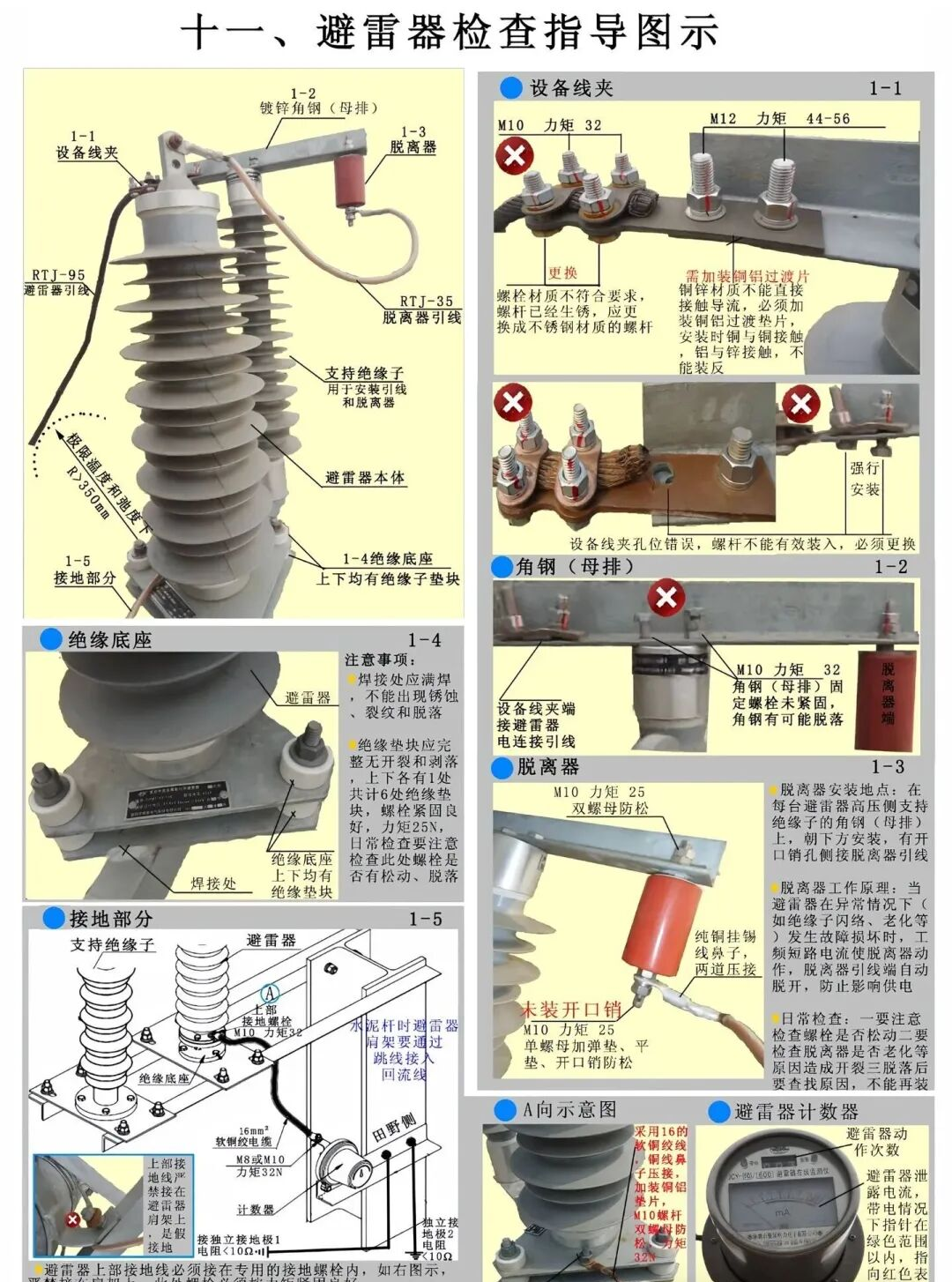

11. Наглядная схема проверки ограничителя перенапряжений (LIGHTNING ARRESTER)

Сопутствующая продукция: Ограничители перенапряжений

Опорный изолятор Отделитель Счётчик срабатываний Вывод отделителя RTJ-35

Рис. 11-1. Наглядная схема проверки ограничителя перенапряжений (нажмите, чтобы увеличить)

Ключевые моменты: Монтаж корпуса ограничителя перенапряжений, изолирующего основания, заземляющей части, отделителя и счётчика срабатываний; моменты затяжки оцинкованной угловой стали (шин) и аппаратных зажимов, примеры неправильного монтажа (переход медь — алюминий, неверный материал); сопротивление заземляющего вывода до счётчика <10Ω; положение показаний счётчика (зелёный — норма, красный — неисправность).

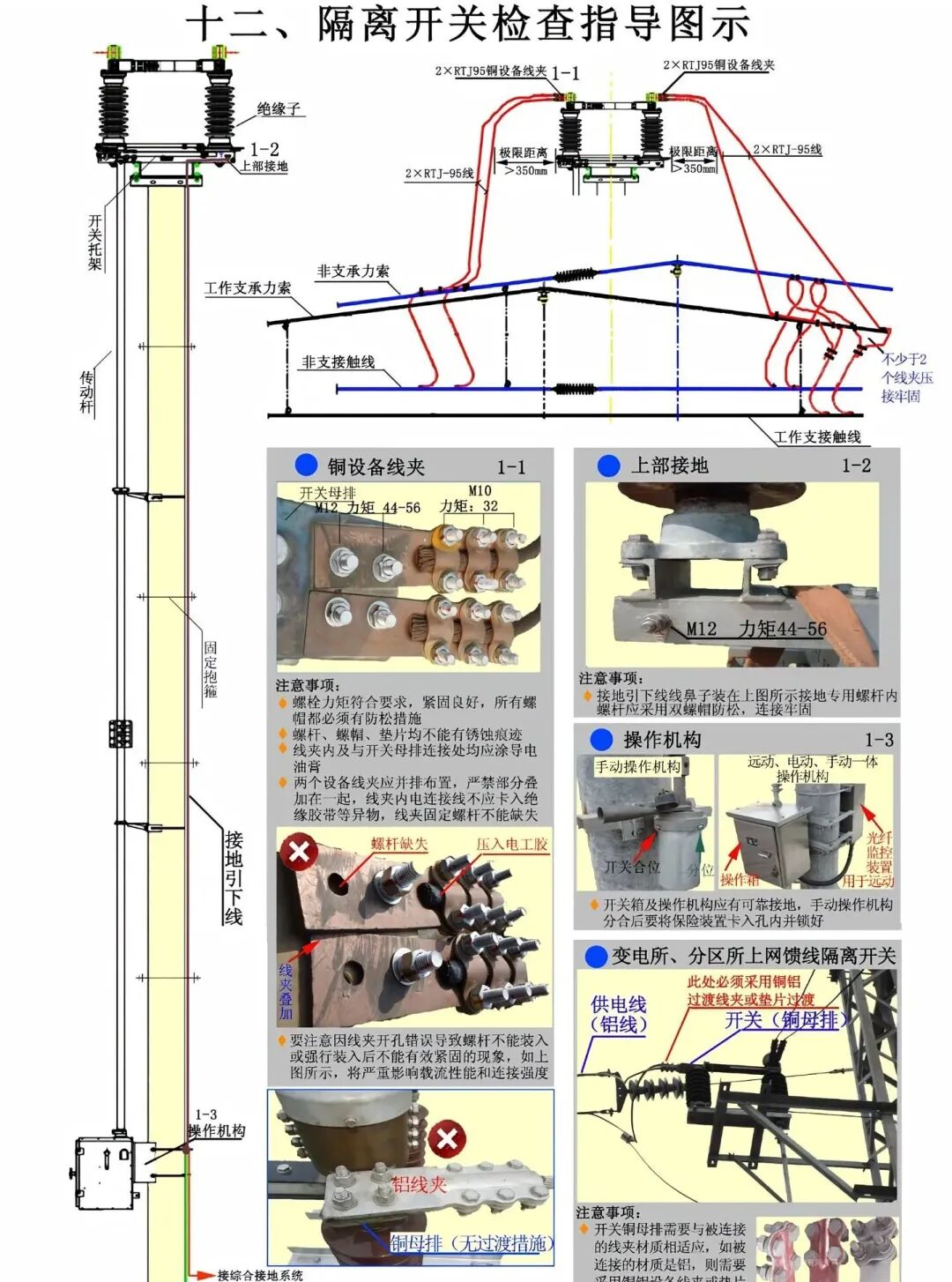

12. Наглядная схема проверки разъединителя (ISOLATING SWITCH)

Сопутствующая продукция: Разъединители · Исследование дистанционного мониторинга положения разъединителей контактной сети

Кронштейн разъединителя Приводной механизм Медный аппаратный зажим Предельное расстояние >350mm

Рис. 12-1. Наглядная схема проверки разъединителя (нажмите, чтобы увеличить)

Ключевые моменты: Монтаж кронштейна разъединителя, тяги, приводного механизма, заземляющего вывода, медных аппаратных зажимов и верхнего заземления; моменты затяжки M10=32 N·m, M12=44~56 N·m; между медной шиной и медным зажимом обязательно устанавливают переходной медно-алюминиевый зажим или прокладку; приводной механизм — ручной, электрический или телеуправляемый.

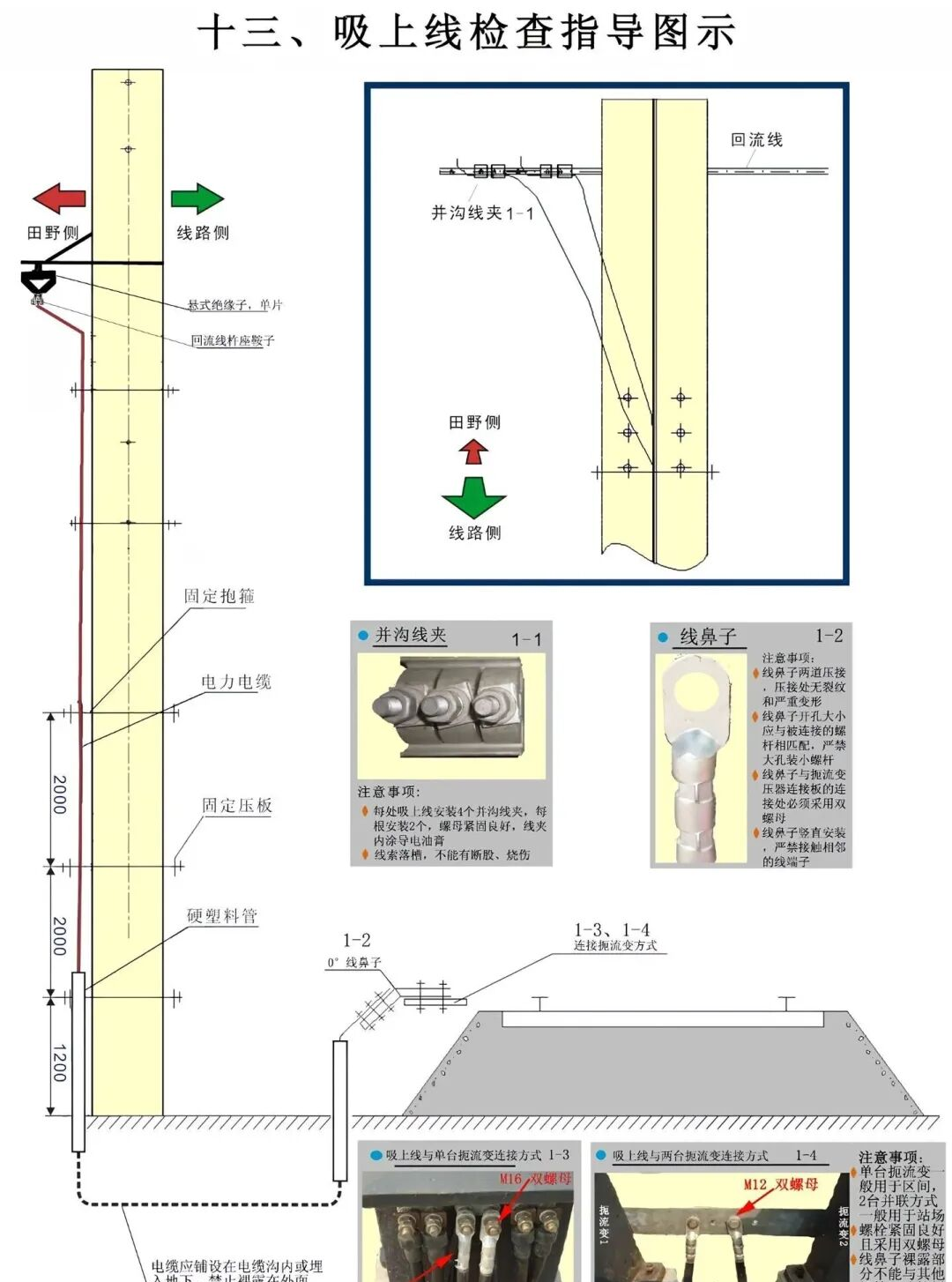

13. Наглядная схема проверки отсасывающей линии (SUCTION LINE)

Сопутствующая продукция: Электрические соединения · Обратный провод

Обратный провод Зажим с параллельными пазами Жёсткая пластиковая труба ≥2m от земли

Рис. 13-1. Наглядная схема проверки отсасывающей линии (нажмите, чтобы увеличить)

Ключевые моменты: Места установки подвесного изолятора, обратного провода, опорной планки, стяжного хомута, силового кабеля, прижимной планки и жёсткой пластиковой трубы (2000+2000+1200 mm от земли); монтаж зажимов с параллельными пазами и кабельных наконечников; требования к присоединению отсасывающей линии к нейтрали дроссель-трансформатора (две гайки и пружинная шайба).

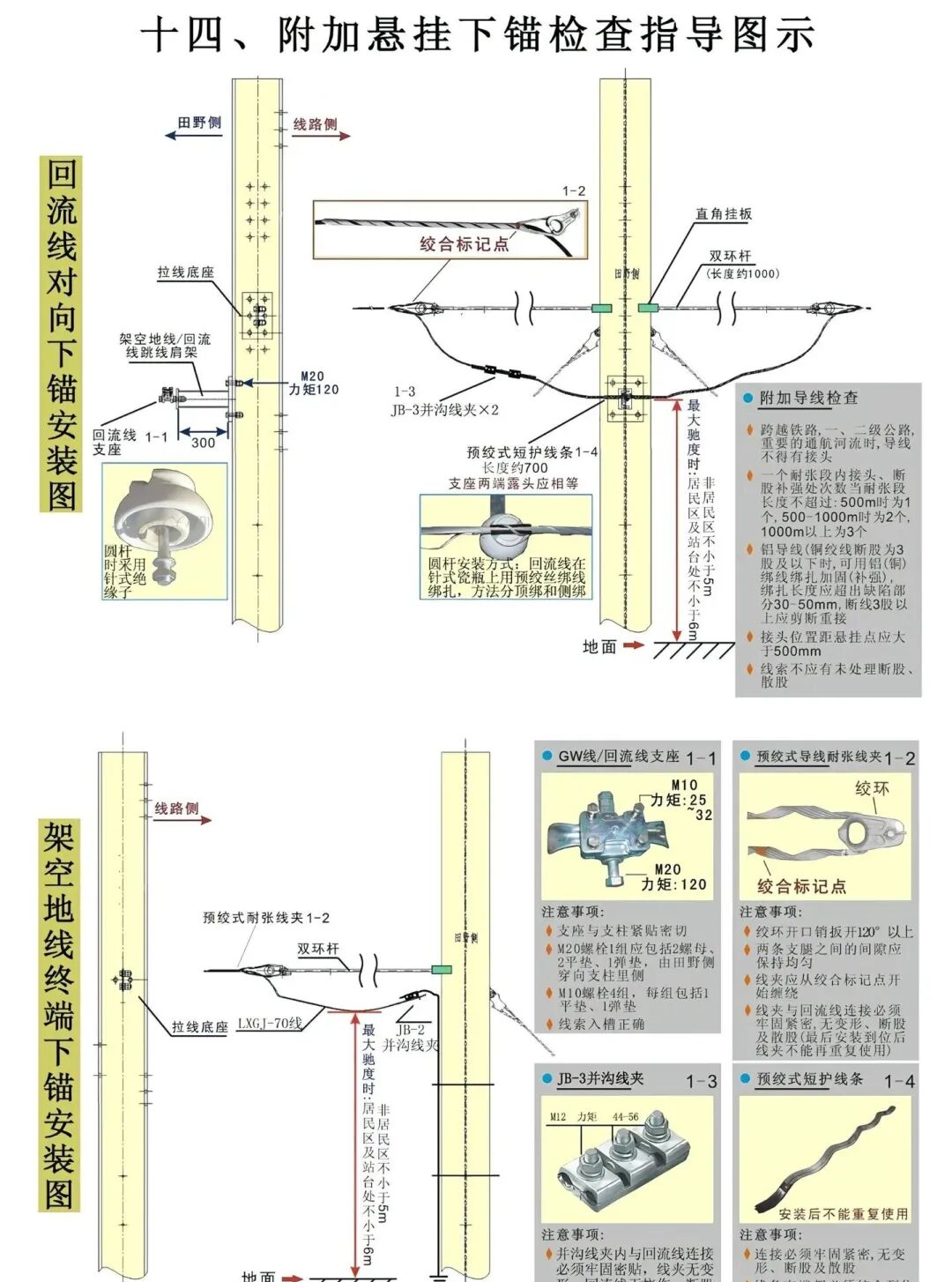

14. Наглядная схема проверки анкеровки дополнительной подвески (AUXILIARY SUSPENSION DOWN-LEAD ANCHOR)

Сопутствующая продукция: Дополнительные подвески

Анкеровка обратного провода Анкеровка грозозащитного троса Спирального типа Жилая зона ≥5m / нежилая ≥4m

Рис. 14-1. Наглядная схема проверки анкеровки дополнительной подвески (нажмите, чтобы увеличить)

Ключевые моменты: Монтаж анкеровки обратного провода с отводом вниз и концевой анкеровки грозозащитного троса; основание оттяжки, метка скрутки, стержень с двумя проушинами, спиральный натяжной зажим, короткий спиральный протектор, зажим с параллельными пазами JB-3; максимальная стрела провеса (жилая зона ≥5m, нежилая ≥4m, станция ≥6m); момент затяжки опоры провода GW и обратного провода M10=25~32 N·m, M20=120 N·m.

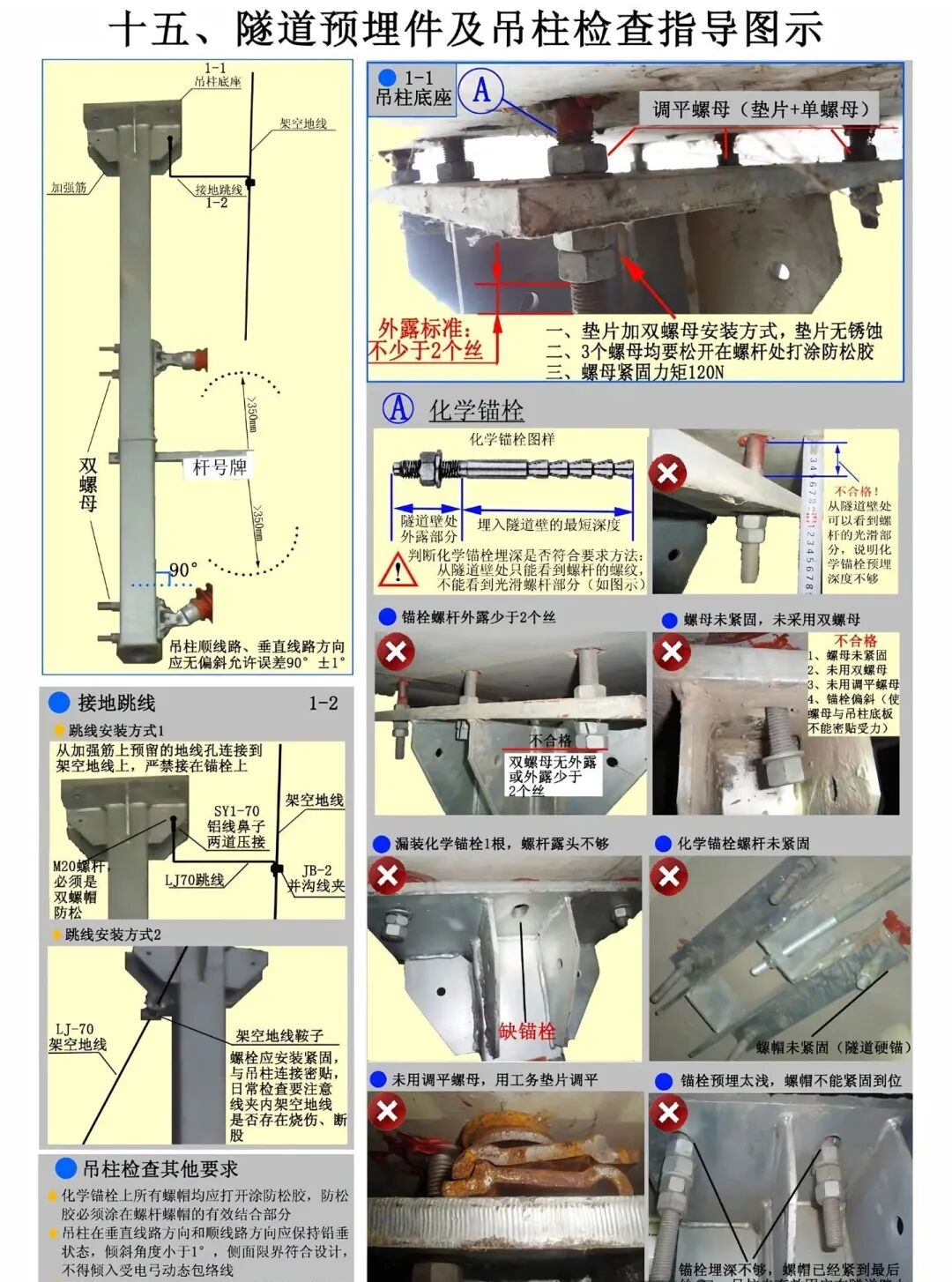

15. Наглядная схема проверки закладных деталей и подвесных стоек в тоннеле (TUNNEL EMBEDMENT & HANGER POST)

Сопутствующая продукция: Опоры и фундаменты

Химический анкер Регулировочная гайка Основание подвесной стойки Выступание резьбы ≥2 витков

Рис. 15-1. Наглядная схема проверки закладных деталей и подвесных стоек в тоннеле (нажмите, чтобы увеличить)

Ключевые моменты: Глубина заделки химического анкера, выступание резьбы не менее 2 витков, стопорение двумя гайками, момент затяжки 120N; регулировочная гайка (шайба и одна гайка); заземляющая перемычка (вариант 1 и вариант 2); подвесная стойка не должна иметь перекоса вдоль пути и поперёк пути (допуск 90°±1°); примеры несоответствий (отсутствует анкер, не затянута гайка, коррозия шайбы).

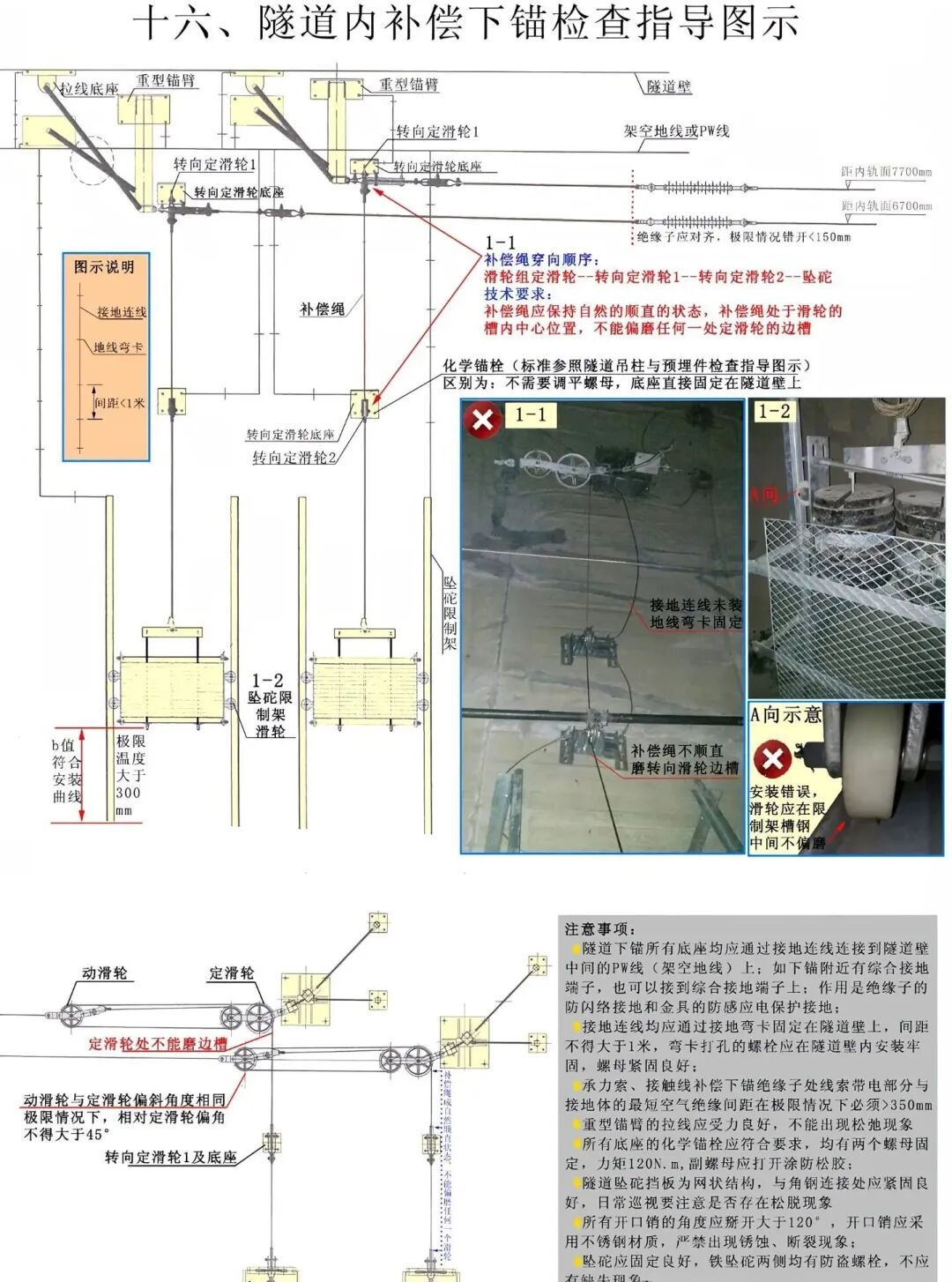

16. Наглядная схема проверки компенсаторной анкеровки в тоннеле (TUNNEL COMPENSATION DOWN-LEAD ANCHOR)

Сопутствующая продукция: Компенсаторы · Опоры и фундаменты

Отводной неподвижный блок Компенсаторный трос Ограничитель хода груза Предельное значение b≤300mm

Рис. 16-1. Наглядная схема проверки компенсаторной анкеровки в тоннеле (нажмите, чтобы увеличить)

Ключевые моменты: Порядок запасовки компенсаторного троса (неподвижный блок блочной системы → отводной неподвижный блок 1 → отводной неподвижный блок 2 → груз); одинаковый угол отклонения подвижного и неподвижного блоков (≤45°); заземляющая перемычка с шагом <1m, гибкий хомут, болт с отверстием; момент затяжки химического анкера 120N; грузы должны быть надёжно закреплены; расстояние до уровня головки внутреннего рельса 7700/6700mm, предельное расхождение <150mm.

Порядок использования и пояснения

Дополнительные материалы: Контактные подвески · Компенсаторы · Секционные изоляторы · Полностью компенсированная цепная подвеска с питанием AT · Усиленное решение для тяжеловесного движения с большим натяжением · Оценка состояния на основе комплексирования разнородных данных

В альбом включены наглядные схемы проверки 16 крупных групп элементов контактной сети, охватывающие все типовые ситуации — от наземных участков до тоннелей, от устройств поддержки до оборудования нейтральных вставок и секционирования.
Если не указано иное, размеры на схемах приведены в mm, моменты — в N·m, усилия — в N.
Если в правом нижнем углу схемы указано «Рис. X-1 (нажмите, чтобы увеличить)», нажмите на изображение — в новой вкладке откроется исходная версия в высоком разрешении 1080×1454, что удобно для изучения деталей на месте.
Рекомендуется использовать альбом вместе с действующими на вашем предприятии технологическими документами на ремонт и данными о типах оборудования; при расхождениях с новейшими нормативными документами руководствуйтесь последними.
