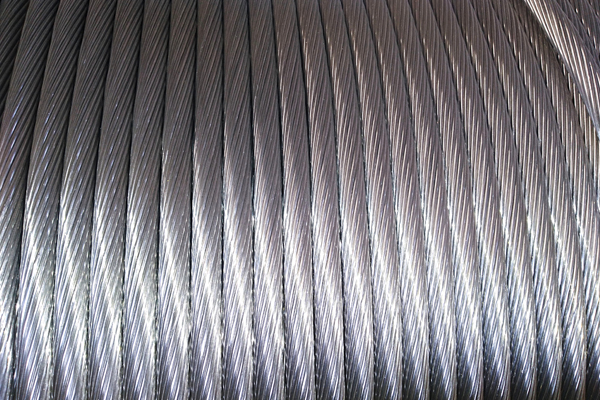

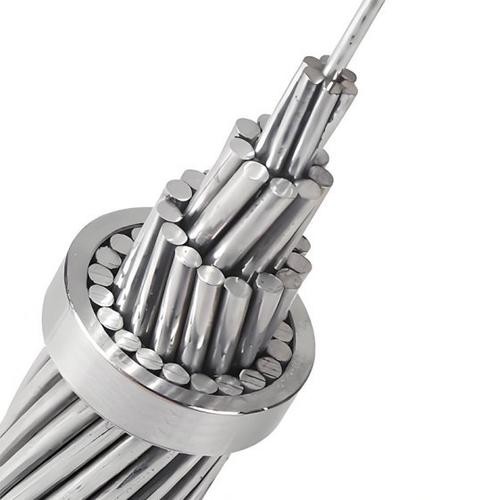

LBGLJ — алюминиевый провод со стальным сердечником, плакированным алюминием (для электрифицированных железных дорог)
Технические характеристики
| Модель | LBGLJ |
|---|---|
| Стандарт | TB/T 3111.2-2026; GB/T 1179-2017 (JL/LB1A) |
| Ном. напряжение | для тягового электроснабжения переменного тока промышленной частоты 25kV |
| Конструктивная скорость | по проекту контактной подвески (несущий трос и питающий провод контактной сети 25kV) |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | алюминиевый провод со стальным сердечником, плакированным алюминием (алюминиевые повивы + несущий сердечник из стали, плакированной алюминием) |
| Монтаж | монтаж в системе контактной подвески совместно с компенсатором натяжения |
Алюминиевый провод со стальным сердечником, плакированным алюминием (LBGLJ), для электрифицированных железных дорог — ключевой токоведущий элемент контактной сети, характеристики которого непосредственно определяют качество токосъёма в системе «токоприёмник — контактная сеть» и надёжность электроснабжения линии. «Термины и определения»: контактный провод прокладывается над рельсовым путём, находится в контакте с полозом токоприёмника и проводит ток; в верхней части его поперечного сечения выполнены симметричные подвесные пазы. В проводе LBGLJ высокопрочный стальной сердечник воспринимает нагрузку, а наружный проводник из стали, плакированной алюминием, обеспечивает электропроводность; изделие применяется в контактной подвеске с большими пролётами в сети электрифицированных железных дорог переменного тока промышленной частоты 25kV.
Назначение: провод для воздушной контактной сети электрифицированных железных дорог; применяется в контактных подвесках железных дорог обычных, повышенных и высоких скоростей, может комплектоваться несущим тросом, струнами и различными зажимами в полную контактную подвеску.
Доступные типоразмеры: LBGLJ-50/8, 70/10, 95/15, 95/20, 120/20, 120/35, 150/8, 150/20, 185/10, 185/25, 185/30, 210/25, 240/30, 240/40, 300/40 — типоразмер выбирают по натяжению линии и требуемому токосъёму.
Действующий стандарт: TB/T 3111.2-2026 «Скрученные провода контактной сети электрифицированных железных дорог. Часть 2: Алюминиевые провода со стальным сердечником, плакированным алюминием»; в национальной системе соответствует тип JL/LB1A (GB/T 1179-2017).
ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) поставляет полную номенклатуру проводов контактной сети и сопутствующих изделий, обеспечивает оптовые закупки и изготовление по заказу, предоставляет консультации по подбору и полное техническое сопровождение строительным организациям железных дорог. Телефон: 0375-6051688.
Основные типоразмеры алюминиевого провода LBGLJ со стальным сердечником, плакированным алюминием (TB/T 3111.2, в национальной системе — JL/LB1A):
| Типоразмер | Расчётное сечение, mm² | Наружный диаметр, mm | Номинальное разрывное усилие, kN, ≥ | Сопротивление постоянному току при 20℃, Ω/km, ≤ | Расчётная масса, kg/km |
|---|---|---|---|---|---|
| 50/8 | 56.29 | 9.60 | 17.61 | 0.5635 | 185.4 |
| 70/10 | 79.39 | 11.40 | 22.92 | 0.3991 | 261.3 |
| 95/15 | 108.58 | 13.73 | 33.25 | 0.2942 | 360.38 |
| 95/20 | 113.96 | 13.87 | 37.81 | 0.2829 | 385.6 |
| 120/20 | 134.13 | 15.26 | 40.59 | 0.2382 | 445.52 |
| 120/35 | 156.49 | 16.24 | 57.11 | 0.2143 | 559.77 |
| 150/8 | 152.80 | 16.00 | 31.99 | 0.1955 | 452.1 |
| 150/20 | 165.17 | 16.90 | 46.07 | 0.1904 | 534.58 |
| 185/10 | 193.40 | 18.00 | 39.20 | 0.1544 | 571.1 |
| 185/25 | 211.29 | 18.90 | 56.81 | 0.1453 | 678.1 |
| 185/30 | 210.93 | 18.88 | 66.33 | 0.1510 | 696.6 |
| 210/25 | 236.12 | 19.98 | 63.09 | 0.1327 | 757.8 |
| 240/30 | 275.96 | 21.60 | 73.28 | 0.1136 | 885.6 |
| 240/40 | 277.75 | 21.66 | 86.09 | 0.1147 | 917.0 |
| 300/40 | 338.99 | 23.94 | 94.69 | 0.0922 | 1086.1 |
Значения в таблице приведены по данным действующих национальных и отраслевых железнодорожных стандартов; показатели при заказе принимаются по последней редакции стандарта и соглашению о технических условиях поставки.
Общее описание продукции
Алюминиевый провод со стальным сердечником, плакированным алюминием, для электрифицированных железных дорог — один из основных видов продукции ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) в линейке контактных проводов и несущих тросов. Провод LBGLJ применяется в контактной сети электрифицированных железных дорог переменного тока промышленной частоты 25kV, сочетает электропроводность алюминия с высокой прочностью стального сердечника и пригоден для подвески с большими пролётами.
Технические характеристики
- Высокая прочность на растяжение сердечника из стали, плакированной алюминием, — пригодность для подвески с большими пролётами
- Алюминиевый слой одновременно обеспечивает электропроводность и коррозионную стойкость, срок службы изделия велик
- Соответствие TB/T 3111.2-2026, полная номенклатура из 15 типоразмеров от 50/8 до 300/40
Стандарт и контроль качества
Продукция выпускается по TB/T 3111.2-2026 «Скрученные провода контактной сети электрифицированных железных дорог. Часть 2: Алюминиевые провода со стальным сердечником, плакированным алюминием» (в национальной системе — JL/LB1A, GB/T 1179-2017). Номинальное разрывное усилие и стойкость к навивке соответствуют требованиям стандарта, структура провода равномерна, усталостная стойкость высокая. Сопротивление постоянному току при 20℃ отвечает требованиям стандарта, допустимый ток — требованиям расчёта тягового электроснабжения. Предприятие сертифицировано по системе сертификации железнодорожной продукции CRCC и системе менеджмента качества ISO 9001; каждое изделие (каждая партия) проходит приёмо-сдаточные испытания перед отгрузкой.
Условия эксплуатации и типичные области применения
Применяется в контактной сети высокоскоростных и обычных железных дорог и городского рельсового транспорта, работает в условиях длительной токовой нагрузки, вибрации и атмосферной коррозии. Типичные области применения: высокоскоростные железные дороги, обычные и тяжеловесные линии, городской рельсовый транспорт, прибрежные районы с агрессивной средой.
Подбор и услуги
Компания предоставляет полный цикл услуг — от расчёта при подборе и согласования чертежей до серийной поставки и технического руководства на месте монтажа. Продукция охвачена сертификацией CRCC и системой менеджмента качества ISO 9001; стандартные типоразмеры имеются на складе, партии по договору поставляются в установленные сроки. За технической поддержкой и коммерческой информацией обращайтесь по телефону 0375-6051688.
Эксплуатационные характеристики
Условия эксплуатации
Применяется в контактной сети высокоскоростных и обычных железных дорог и городского рельсового транспорта, работает в условиях длительной токовой нагрузки, вибрации и атмосферной коррозии.
Механические характеристики
Номинальное разрывное усилие и стойкость к навивке соответствуют требованиям TB/T 3111.2-2026, структура провода равномерна, усталостная стойкость высокая.Электрические характеристики
Сопротивление постоянному току при 20℃ соответствует требованиям стандарта, допустимый ток — требованиям расчёта тягового электроснабжения.Применение
Высокоскоростные железные дороги
На участках с большими пролётами и в цепях питающих проводов высокоскоростных линий применяется LBGLJ: конструкция со стальным сердечником, плакированным алюминием, сочетает прочность и коррозионную стойкость.
Обычные и тяжеловесные железные дороги
В качестве несущего троса на обычных и тяжеловесных линиях применяется алюминиевый провод со стальным сердечником, плакированным алюминием; усталостная стойкость соответствует высоким нагрузкам.
Городской рельсовый транспорт
В воздушной контактной сети городского рельсового транспорта применяется алюминиевый провод со стальным сердечником, плакированным алюминием, сочетающий токонесущую способность и механическую прочность.
Прибрежная агрессивная среда
Конструкция со стальным сердечником, плакированным алюминием, обладает высокой стойкостью к атмосферной коррозии и пригодна для прибрежных районов, промышленно загрязнённых зон и условий сильного солевого тумана.
