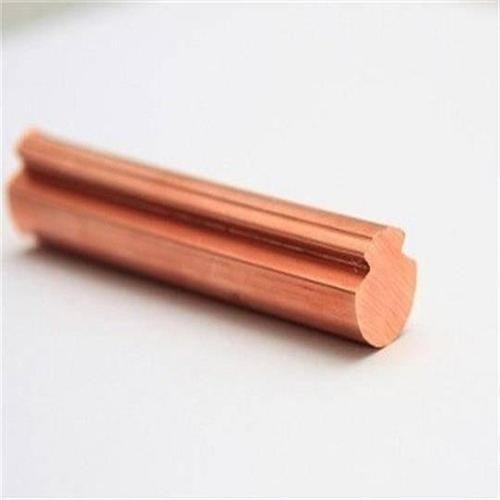

Медный контактный провод серии CT
Технические характеристики
| Модель | Серия CT |
|---|---|
| Стандарт | GB/T 12971.1-2023 «Контактные провода для тягового электроснабжения. Часть 1. Медные и медно-сплавные контактные провода» |
| Ном. напряжение | Для систем тягового электроснабжения переменного тока промышленной частоты 25kV |
| Конструктивная скорость | ≤200km/h (линии общего пользования и скоростные участки) |
| Рабочая температура | -40…+70 °C |
| Высота | <4000m |
| Материалы | Твёрдая медь (чистая медь) |
| Монтаж | Монтаж в составе контактной подвески совместно с устройствами компенсации натяжения |
Медный контактный провод серии CT — ключевой токоведущий элемент контактной сети электрифицированной железной дороги: его характеристики напрямую определяют качество токосъёма в системе «токоприёмник — контактный провод» и надёжность электроснабжения линии. «Термины и определения»: контактный провод прокладывают над рельсовым путём; он постоянно касается полоза токоприёмника и передаёт ток, а в верхней части его сечения выполнены симметричные боковые желоба для подвешивания. Медный контактный провод — это сквозной провод контактной сети электрифицированной железной дороги, который непосредственно контактирует с полозом токоприёмника локомотива и передаёт тяговый ток. В верхней части его сечения предусмотрены симметричные боковые желоба, позволяющие надёжно подвешивать провод с помощью зажимов и сохранять стабильность токосъёма.
Назначение: провод для воздушной контактной сети электрифицированных железных дорог; применяется в контактных подвесках железных дорог общего пользования и линий с повышенными скоростями и может комплектоваться несущим тросом, струнами и зажимами различных типов, образуя полную контактную подвеску.
Доступные типоразмеры: CT65, CT85, CT85(T), CT100, CT110, CT120, CT150; типоразмер выбирают исходя из натяжения провода в линии и требуемого тока токосъёма.
Действующий стандарт: GB/T 12971.1-2023 «Контактные провода для тягового электроснабжения. Часть 1. Медные и медно-сплавные контактные провода». Примечание: в отраслевом железнодорожном стандарте TB/T 2809-2026 «Контактная сеть электрифицированных железных дорог. Контактные провода из медных сплавов» позиция контактного провода из чистой меди исключена, поэтому для железнодорожных проектов следует выбирать провода из сплавов CTM/CTS/CTA/CTCZ; настоящая серия предназначена для общего тягового электроснабжения при закупке по GB/T 12971.1-2023.
Компания Henan Chuangwit поставляет полную номенклатуру проводов контактной сети и сопутствующей арматуры, обеспечивает оптовые закупки и изготовление под заказ, а также консультации по подбору типоразмеров и полное техническое сопровождение для строительных организаций железных дорог. Телефон: 0375-6051688.
Основные характеристики медного контактного провода серии CT (GB/T 12971.1-2023, тип с двумя желобами):
| Типоразмер | Номинальное сечение, mm² | Расчётное сечение, mm² | Разрушающая нагрузка, kN, не менее | Относительное удлинение, %, не менее | Удельное сопротивление при 20 °C, Ω·mm²/m, не более |
|---|---|---|---|---|---|
| CT65 | 65 | 65.2 | 24.20 | 3.0 | 0.01768 |
| CT85 | 85 | 85.4 | 29.75 | 3.0 | 0.01768 |
| CT85(T) | 85 | 86.8 | 32.25 | 3.0 | 0.01768 |
| CT100 | 100 | 100.1 | 34.61 | 3.0 | 0.01768 |
| CT110 | 110 | 111 | 39.96 | 3.0 | 0.01768 |
| CT120 | 120 | 121 | 43.56 | 3.0 | 0.01768 |
| CT150 | 150 | 151 | 54.36 | 3.0 | 0.01768 |
Табличные значения составлены по данным действующих государственных и отраслевых железнодорожных стандартов; при заказе показатели принимаются по последней редакции стандарта и техническому соглашению на поставку.
Обзор продукции
Медный контактный провод серии CT выпускается компанией ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) по отраслевым железнодорожным стандартам. Это контактный провод для воздушной контактной сети электрифицированных железных дорог: он обладает высокой электропроводностью и износостойкостью и применяется в контактных подвесках железных дорог общего пользования и линий с повышенными скоростями.
Технические особенности
- Электропроводность не менее 97 % IACS — высокая токонесущая способность
- Стойкость к износу и усталости, длительный срок службы по износу
- Поставка с натяжением, соответствующим GB/T 12971.1-2023
- Проверенное применение на линиях общего пользования и скоростных участках; типоразмеры 65~150mm² в наличии
Стандарты и контроль качества
Продукция выпускается по GB/T 12971.1-2023 «Контактные провода для тягового электроснабжения. Часть 1. Медные и медно-сплавные контактные провода»; предел прочности при растяжении и относительное удлинение соответствуют требованиям стандарта, усталостные характеристики и прямолинейность провода обеспечивают требуемый токосъём. Электропроводность не менее 97 % IACS (чистая медь), токонесущая способность удовлетворяет расчётам тягового электроснабжения. Предприятие сертифицировано по системе CRCC и ISO 9001; каждая партия проходит приёмо-сдаточные испытания перед отгрузкой.
Условия эксплуатации и типовые области применения
Применяется в контактной сети высокоскоростных и обычных железных дорог, а также городского рельсового транспорта; рассчитан на длительную токовую нагрузку, вибрацию и атмосферную коррозию. Типовые области применения: высокоскоростные железные дороги, железные дороги общего пользования и тяжеловесные линии, городской рельсовый транспорт, прибрежные районы с коррозионной средой.
Подбор типоразмера и услуги
Опираясь на 15-летний опыт разработки и производства оборудования для электрификации железных дорог, компания обеспечивает полный цикл поддержки — подбор типоразмера, изготовление под заказ, поставку и послепродажное обслуживание; нашим оборудованием оснащены более 20 региональных управлений железных дорог и ряд линий городского рельсового транспорта. По технической документации и вопросам закупки обращайтесь по телефону 0375-6051688.
Эксплуатационные характеристики
Условия эксплуатации
Применяется в контактной сети высокоскоростных и обычных железных дорог, а также городского рельсового транспорта; рассчитан на длительную токовую нагрузку, вибрацию и атмосферную коррозию.
Механические характеристики
Предел прочности при растяжении и относительное удлинение соответствуют требованиям стандарта; усталостные характеристики и прямолинейность провода обеспечивают требуемый токосъём.Электрические характеристики
Электропроводность не менее 97 % IACS (чистая медь); токонесущая способность удовлетворяет расчётам тягового электроснабжения.Применение
Высокоскоростные железные дороги
Серия CT применяется в контактных подвесках линий общего пользования и скоростных участков; для высокоскоростных участков следует выбирать контактные провода из медных сплавов (серии CTA/CTS/CTM/CTMH).
Железные дороги общего пользования и тяжеловесные линии
В контактных подвесках обычных и тяжеловесных линий применяют медный контактный провод серии CT: его усталостная стойкость выдерживает высокие нагрузки.
Городской рельсовый транспорт
В воздушной контактной сети городского рельсового транспорта применяют медный контактный провод серии CT, сочетающий токонесущую способность и механическую прочность.
Прибрежная коррозионная среда
Медные и медно-сплавные контактные провода хорошо сопротивляются атмосферной коррозии и пригодны для прибрежных и промышленно загрязнённых районов.
