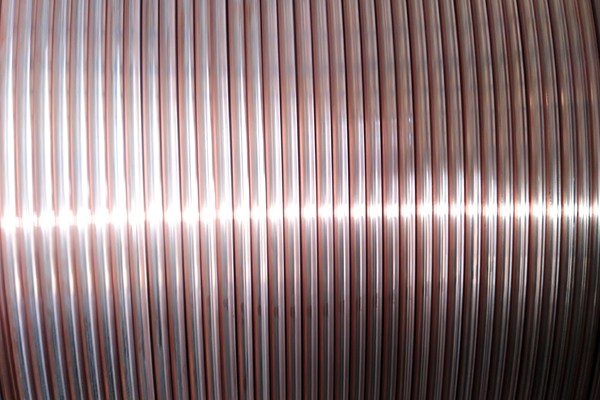

Контактный провод из медно-серебряного сплава серий CTA/CTAH
Технические характеристики
| Модель | CTA/CTAH |
|---|---|
| Стандарт | GB/T 12971.1-2023; TB/T 2809-2026 |
| Ном. напряжение | для тягового электроснабжения переменного тока промышленной частоты 25kV |
| Конструктивная скорость | ≤250km/h (по типу провода и схеме натяжения) |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | медно-серебряный сплав |
| Монтаж | монтаж в системе контактной подвески совместно с компенсатором натяжения |

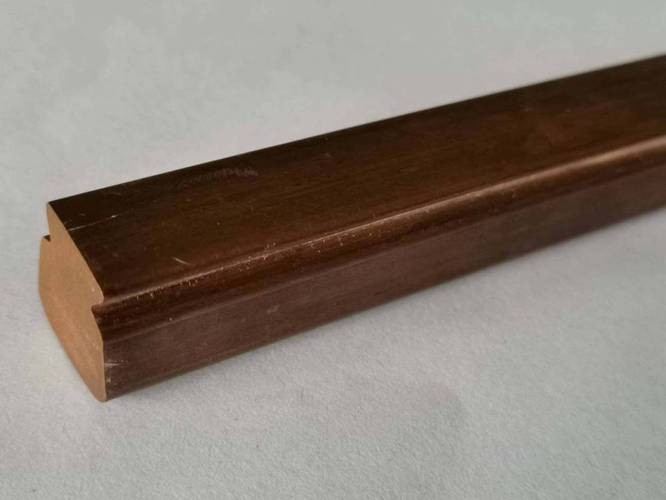

Контактный провод из медно-серебряного сплава CTA/CTAH — ключевой токоведущий элемент контактной сети электрифицированных железных дорог, характеристики которого непосредственно определяют качество токосъёма в системе «токоприёмник — контактная сеть» и надёжность электроснабжения линии. «Термины и определения»: контактный провод прокладывается над рельсовым путём, находится в контакте с полозом токоприёмника и проводит ток; в верхней части его поперечного сечения выполнены симметричные подвесные пазы. Введение серебра в чистую медь при сохранении высокой удельной проводимости дополнительно повышает предел прочности при растяжении и износостойкость, поэтому такой провод лучше отвечает условиям больших натяжений и высоких токовых нагрузок на высокоскоростных и тяжеловесных линиях.
Назначение: провод для воздушной контактной сети электрифицированных железных дорог; применяется в контактных подвесках железных дорог обычных, повышенных и высоких скоростей, может комплектоваться несущим тросом, струнами и различными зажимами в полную контактную подвеску.
Доступные типоразмеры: CTA85, CTA110, CTA120, CTA150; CTAH85, CTAH110, CTAH120, CTAH150 — типоразмер выбирают по натяжению линии и требуемому токосъёму.
Действующий стандарт: GB/T 12971.1-2023 «Контактные провода для электрической тяги. Часть 1: Медные и медно-сплавные контактные провода»; для типоразмеров 120/150 в железнодорожном исполнении дополнительно соблюдается TB/T 2809-2026 «Контактная сеть электрифицированных железных дорог. Контактные провода из медных сплавов».
ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) поставляет полную номенклатуру проводов контактной сети и сопутствующих изделий, обеспечивает оптовые закупки и изготовление по заказу, предоставляет консультации по подбору и полное техническое сопровождение строительным организациям железных дорог. Телефон: 0375-6051688.
Основные типоразмеры контактного провода из медно-серебряного сплава серий CTA/CTAH (серия TB/T 2809):
| Типоразмер | Предел прочности при растяжении, MPa, ≥ | Разрывное усилие, kN, ≥ (без разупрочнения) | Разрывное усилие, kN, ≥ (после разупрочнения) | Относительное удлинение, %, ≥ | Удельное сопротивление при 20℃, Ω·mm²/m, ≤ |
|---|---|---|---|---|---|
| CTA85 | 345 | 31.39 | 28.25 | 3.0 | 0.01777 |
| CTA110 | 360 | 39.96 | 35.96 | 3.0 | 0.01777 |
| CTA120 | 350 | 43.56 | 39.12 | 3.0 | 0.01777 |
| CTA150 | 350 | 54.36 | 48.92 | 3.0 | 0.01777 |
| CTAH85 | 375 | 32.25 | 29.02 | 3.0 | 0.01777 |
| CTAH110 | 360 | 39.96 | 35.96 | 3.0 | 0.01777 |
| CTAH120 | 360 | 43.56 | 39.20 | 3.0 | 0.01777 |
| CTAH150 | 360 | 54.36 | 48.92 | 3.0 | 0.01777 |
Значения в таблице приведены по данным действующих национальных и отраслевых железнодорожных стандартов; показатели при заказе принимаются по последней редакции стандарта и соглашению о технических условиях поставки.
Общее описание продукции
Контактный провод из медно-серебряного сплава CTA/CTAH — один из основных видов продукции ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) в линейке контактных проводов и несущих тросов. Провод CTA/CTAH обладает высокой удельной проводимостью и высокой износостойкостью, применяется в воздушной контактной сети электрифицированных железных дорог и пригоден для контактных подвесок высокоскоростных и тяжеловесных линий.
Технические характеристики
- Износостойкость и усталостная стойкость, большой ресурс по износу
- Поставка в комплекте по системе натяжения стандарта TB/T 2809-2026
- Несколько систем сплавов охватывают различные классы скорости и натяжения
- Сочетание высокой удельной проводимости и высокой прочности
Стандарт и контроль качества
Продукция выпускается по серии стандартов TB/T 2809-2026 «Контактная сеть электрифицированных железных дорог. Контактные провода из медных сплавов»; предел прочности при растяжении и относительное удлинение соответствуют требованиям стандарта, усталостные свойства и прямолинейность провода отвечают требованиям токосъёма. Удельная проводимость ≥97%IACS (медно-серебряный сплав), допустимый ток отвечает требованиям расчёта тягового электроснабжения. Предприятие сертифицировано по системе сертификации железнодорожной продукции CRCC и системе менеджмента качества ISO 9001; каждое изделие (каждая партия) проходит приёмо-сдаточные испытания перед отгрузкой.
Условия эксплуатации и типичные области применения
Применяется в контактной сети высокоскоростных и обычных железных дорог и городского рельсового транспорта, работает в условиях длительной токовой нагрузки, вибрации и атмосферной коррозии. Типичные области применения: высокоскоростные железные дороги, обычные и тяжеловесные линии, городской рельсовый транспорт, прибрежные районы с агрессивной средой.
Подбор и услуги
Компания предоставляет полный цикл услуг — от расчёта при подборе и согласования чертежей до серийной поставки и технического руководства на месте монтажа. Продукция охвачена сертификацией CRCC и системой менеджмента качества ISO 9001; стандартные типоразмеры имеются на складе, партии по договору поставляются в установленные сроки. За технической поддержкой и коммерческой информацией обращайтесь по телефону 0375-6051688.
Эксплуатационные характеристики
Условия эксплуатации
Применяется в контактной сети высокоскоростных и обычных железных дорог и городского рельсового транспорта, работает в условиях длительной токовой нагрузки, вибрации и атмосферной коррозии.
Механические характеристики
Предел прочности при растяжении и относительное удлинение соответствуют требованиям стандарта, усталостные свойства и прямолинейность провода отвечают требованиям токосъёма.Электрические характеристики
Удельная проводимость ≥97%IACS (медно-серебряный сплав), допустимый ток отвечает требованиям расчёта тягового электроснабжения.Применение
Высокоскоростные железные дороги
В контактной подвеске высокоскоростных линий применяется контактный провод из медно-серебряного сплава CTA/CTAH, обеспечивающий токосъём при высокой скорости и большое натяжение.
Обычные и тяжеловесные железные дороги
В контактной подвеске обычных и тяжеловесных линий применяется контактный провод CTA/CTAH; усталостная стойкость соответствует высоким нагрузкам.
Городской рельсовый транспорт
В воздушной контактной сети городского рельсового транспорта применяется контактный провод CTA/CTAH, сочетающий токонесущую способность и механическую прочность.
Прибрежная агрессивная среда
Медные и медно-сплавные контактные провода обладают хорошей стойкостью к атмосферной коррозии и пригодны для прибрежных и промышленно загрязнённых районов.
