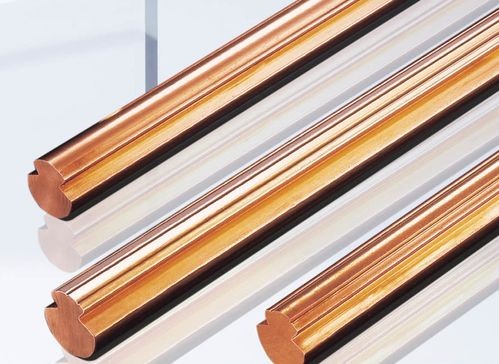

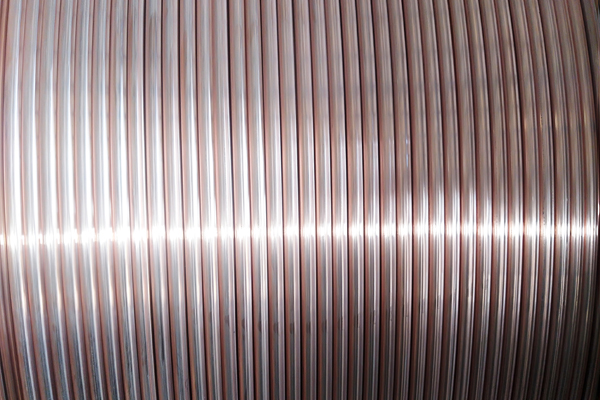

Контактный провод из медноловянного сплава серии CTS
Технические характеристики
| Модель | CTS |
|---|---|
| Стандарт | GB/T 12971.1-2023; TB/T 2809-2026 |
| Ном. напряжение | Применяется в системе тягового электроснабжения переменного тока промышленной частоты 25kV |
| Конструктивная скорость | ≤250km/h (в зависимости от типа провода и натяжения) |
| Рабочая температура | -40℃~+70℃ |
| Высота | <4000m |
| Материалы | Медноловянный сплав |
| Монтаж | Монтаж в контактной подвеске совместно с натяжным компенсатором |
Контактный провод из медноловянного сплава CTS — ключевой токоведущий элемент контактной сети электрифицированных железных дорог; его характеристики напрямую определяют качество токосъёма в системе «токоприёмник — контактный провод» и надёжность электроснабжения линии. «Термины и определения»: контактный провод подвешивается над рельсовым путём, находится в контакте с полозом токоприёмника и передаёт ток; в верхней части его поперечного сечения выполнены симметричные с обеих сторон зажимные канавки для подвешивания. Контактный провод из медноловянного сплава сочетает хорошую электропроводность и механическую прочность, пригоден для контактной подвески с большим натяжением и позволяет при сохранении качества токосъёма повысить износостойкость и коррозионную стойкость провода.
Назначение: провод для воздушной контактной сети электрифицированных железных дорог; применяется в контактной подвеске линий обычной скорости, участков с повышенной скоростью и высокоскоростных линий, а совместно с несущим тросом, струнами и различными зажимами образует полноценную контактную подвеску.
Доступные типоразмеры: CTS110, CTS120, CTS150; типоразмер выбирается по натяжению линии и требуемым условиям токосъёма.
Соответствует стандартам: GB/T 12971.1-2023 «Контактные провода для электрической тяги. Часть 1: Контактные провода из меди и медных сплавов»; типоразмеры 120 и 150 по железнодорожной номенклатуре одновременно соответствуют TB/T 2809-2026 «Контактная сеть электрифицированных железных дорог. Контактные провода из медных сплавов».
ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) поставляет полную номенклатуру проводов контактной сети и сопутствующей арматуры, обеспечивает серийные закупки и изготовление по индивидуальному заказу, а также консультации по подбору и полное техническое сопровождение для организаций, строящих железные дороги. Телефон горячей линии: 0375-6051688.
Основные типоразмеры контактного провода из медноловянного сплава серии CTS (серия стандартов TB/T 2809):
| Типоразмер | Предел прочности при растяжении, MPa, не менее | Разрывное усилие, kN, не менее (до отпуска) | Разрывное усилие, kN, не менее (после отпуска) | Относительное удлинение, %, не менее | Удельное сопротивление при 20℃, Ω·mm²/m, не более |
|---|---|---|---|---|---|
| CTS110 | 430 | 47.73 | 42.96 | 3.0 | 0.02395 |
| CTS120 | 420 | 50.82 | 45.74 | 3.0 | 0.02395 |
| CTS150 | 420 | 63.42 | 57.08 | 3.0 | 0.02395 |
Табличные значения составлены по данным действующих государственных стандартов и отраслевых стандартов железнодорожного транспорта; при заказе параметры принимаются по последней редакции стандарта и техническому соглашению о поставке.
Обзор продукции
Контактный провод из медноловянного сплава CTS разработан и изготовлен компанией ООО «Хэнань Чуанвэй» (Henan Chuangwit Railway Equipment Co., Ltd.) в соответствии с отраслевыми стандартами железнодорожного транспорта; он предназначен для воздушной контактной сети электрифицированных железных дорог, сочетает хорошую электропроводность и механическую прочность и пригоден для контактной подвески с большим натяжением.
Технические характеристики
- Несколько систем сплавов охватывают различные классы скорости и натяжения
- Сочетание высокой электропроводности и высокой прочности
- Стойкость к износу и усталости, длительный ресурс по износу
- Поставка в комплекте по системе натяжений стандарта TB/T 2809-2026
Стандарты и контроль качества
Продукция изготавливается по серии стандартов TB/T 2809-2026 «Контактная сеть электрифицированных железных дорог. Контактные провода из медных сплавов»; прочность на растяжение и относительное удлинение соответствуют требованиям стандартов, усталостные характеристики и прямолинейность провода отвечают требованиям токосъёма в системе «токоприёмник — контактный провод». Электропроводность ≥93%IACS (медноловянный сплав), пропускная способность по току удовлетворяет расчётным требованиям тягового электроснабжения. Компания имеет сертификат соответствия железнодорожной продукции CRCC и сертификат системы менеджмента качества ISO9001; каждая партия продукции проходит приёмо-сдаточные испытания перед отгрузкой.
Условия эксплуатации и типичные области применения
Применяется в контактной сети высокоскоростных железных дорог, линий обычной скорости и городского рельсового транспорта, работает при длительной токовой нагрузке, вибрации и атмосферной коррозии. Типичные области применения: высокоскоростные железные дороги, линии обычной скорости и тяжеловесные направления, городской рельсовый транспорт, прибрежные районы с коррозионной средой.
Подбор и сервис
Опираясь на 15-летний опыт разработки и производства оборудования для электрификации железных дорог, компания обеспечивает полный цикл поддержки по данному изделию — подбор типоразмера, изготовление по индивидуальному заказу, поставку и послепродажное обслуживание, — работая с более чем 20 управлениями железных дорог по всей стране и рядом линий городского рельсового транспорта. По техническим материалам и вопросам закупки обращайтесь по телефону 0375-6051688.
Эксплуатационные характеристики
Условия эксплуатации
Применяется в контактной сети высокоскоростных железных дорог, линий обычной скорости и городского рельсового транспорта, работает при длительной токовой нагрузке, вибрации и атмосферной коррозии.
Механические характеристики
Прочность на растяжение и относительное удлинение соответствуют требованиям стандартов, усталостные характеристики и прямолинейность провода отвечают требованиям токосъёма в системе «токоприёмник — контактный провод».Электрические характеристики
Электропроводность ≥93%IACS (медноловянный сплав), пропускная способность по току удовлетворяет расчётным требованиям тягового электроснабжения.Применение
Высокоскоростные железные дороги
В контактной подвеске высокоскоростных линий применяется контактный провод из медноловянного сплава CTS, отвечающий требованиям высокоскоростного токосъёма и большого натяжения.
Линии обычной скорости и тяжеловесные направления
В контактной подвеске линий обычной скорости и тяжеловесных направлений применяется контактный провод из медноловянного сплава CTS; его усталостная стойкость соответствует высоким нагрузкам.
Городской рельсовый транспорт
В воздушной контактной сети городского рельсового транспорта применяется контактный провод из медноловянного сплава CTS, сочетающий токонесущую способность и механическую прочность.
Прибрежная коррозионная среда
Контактные провода из меди и медных сплавов хорошо противостоят атмосферной коррозии и пригодны для прибрежных районов и зон промышленного загрязнения.
